상세 정보 |
|||
| 인터페이스: | PWM | 경향 - 출력 / 채널: | 60A |
|---|---|---|---|
| 경향 - 피크 출력: | 90A | 전압 - 공급: | 4.5V ~ 5.5V |
| 전압 - 로드: | 4.5V ~ 16V | 작동 온도: | -55' Ｃ ~ 150' Ｃ (TJ) |
| 부하형: | 귀납적입니다 | 기술 힘: | MOSFET |
| 강조하다: | CSD95372BQ5M,60A 하프 브리지 구동기 집적회로,12LSON 반 브리지 드라이버 |
||
제품 설명

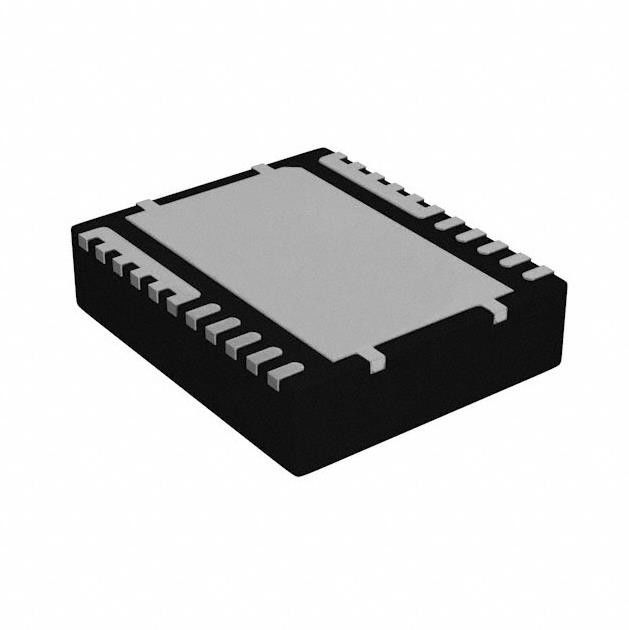

CSD95372BQ5M 온도 센서 칩 IC 반 브리지 드라이버 60A 12LSON
반 브리지 드라이버 동기식 벅 변환기 파워 모스펫 12 LSON-CLIP (5x6)
CSD95372BQ5M의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 전원관리 (PMIC) | |
| 가득 찬 하프 브리지 드라이버 | |
| 엠에프르 | 텍사스 인스트루먼츠 사 |
| 시리즈 | 네스펫텀 |
| 패키지 | 테이프 & 릴 (TR) |
| 컷 테이프 (CT) | |
| 제품 상태 | 활동가 |
| 출력 구조 | 하프 브리지 |
| 애플리케이션 | 동기식 벅 변환기 |
| 인터페이스 | PWM |
| 부하형 | 귀납적입니다 |
| 기술 | 파워 모스펫 |
| (Typ) 위의 Rds | - |
| 경향 - 출력 / 채널 | 60A |
| 경향 - 피크 출력 | 90A |
| 전압 - 공급 | 4.5V ~ 5.5V |
| 전압 - 로드 | 4.5V ~ 16V |
| 작동 온도 | -55' Ｃ ~ 150' Ｃ (TJ) |
| 특징 | 부트스트랩 회로, 상태 플래그 |
| 결함 예방 | 기온, 슈트 쓰루우, 단락 회로, UVLO 위에서, 전류 제한 |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 12-PowerLFDFN |
| 공급자 소자 패키지 | 12 LSON-CLIP (5x6) |
| 베이스 상품 다수 | CSD95372 |
CSD95372BQ5M의 특징
오우 연속 조작법 당 60 전기 성능
30 A에 있는 오우 93.4% 시스템 효율
30 A에 있는 2.8 Ｗ의 오우 저소비
오우 고주파 작동 (최고 1.25까지 마하즈)
FCCM과 오우 다이오드 에뮬레이션 모드
오우 온도는 양방향이 전류 검출을 충족시켰습니다
오우 아날로그 온도 출력 (0' Ｃ에 있는 600 mV)
오우 결함 모니터링
- 고전위측 개요와 과전류와 과온도 보호
적합한 오우 3.3과 5-V PWM 신호
오우 3중 상태 PWM 입력
오우 집적 부트스트랩 다이오드
발사 철저한 보호를 위한 오우 최적화된 데드타임
오우 고밀도 손흥민 5 × 6 밀리미터 발자국
오우 극히 낮은 인덕턴스 패키지
오우 시스템은 PCB 발자국을 최적화했습니다
오우 로에스 순응하 - 무연 단자 도금
오우 무독성
30 A에 있는 오우 93.4% 시스템 효율
30 A에 있는 2.8 Ｗ의 오우 저소비
오우 고주파 작동 (최고 1.25까지 마하즈)
FCCM과 오우 다이오드 에뮬레이션 모드
오우 온도는 양방향이 전류 검출을 충족시켰습니다
오우 아날로그 온도 출력 (0' Ｃ에 있는 600 mV)
오우 결함 모니터링
- 고전위측 개요와 과전류와 과온도 보호
적합한 오우 3.3과 5-V PWM 신호
오우 3중 상태 PWM 입력
오우 집적 부트스트랩 다이오드
발사 철저한 보호를 위한 오우 최적화된 데드타임
오우 고밀도 손흥민 5 × 6 밀리미터 발자국
오우 극히 낮은 인덕턴스 패키지
오우 시스템은 PCB 발자국을 최적화했습니다
오우 로에스 순응하 - 무연 단자 도금
오우 무독성
Ｔ CSD95372BQ5M의 애플리케이션
오우 다중상 동기식 벅 변환기
- 고주파수 애플리케이션
- 고전류, 저듀티 주기 적용
오우 POL 직류-직류 변환기
오우 메모리와 그래픽 카드
오우 데스크탑과 서버 VR11.x / VR12.x V-핵심과 메모리 동기 변환기
환경적이 & CSD95372BQ5M의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 2 (1년) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
