상세 정보 |
|||
| 제품 상태: | 활동가 | FET은 타이핑합니다: | 엔-채널 |
|---|---|---|---|
| 기술: | MOSFET (금속 산화물) | 소스 전압 (프즈스)에 고갈되세요: | 100 Ｖ |
| 경향 - 25' Ｃ에 있는 연속배수 (Id): | 10.5A (Ta), 54A (Tc) | 구동 전압 (Rds를에 민 Rds에 최대한으로 씁니다): | 4.5V, 10V |
| Id, 브그스에 있는 (맥스) 위의 Rds: | 14A, 10V에 있는 12.2mOhm | Id에 있는 Vgs(th) (맥스): | 77uA에 있는 3V |
| 강조하다: | NVMFWS015N10MCLT1G,PTNG 100V LL NCH,100V LL NCH SO-8FL |
||
제품 설명

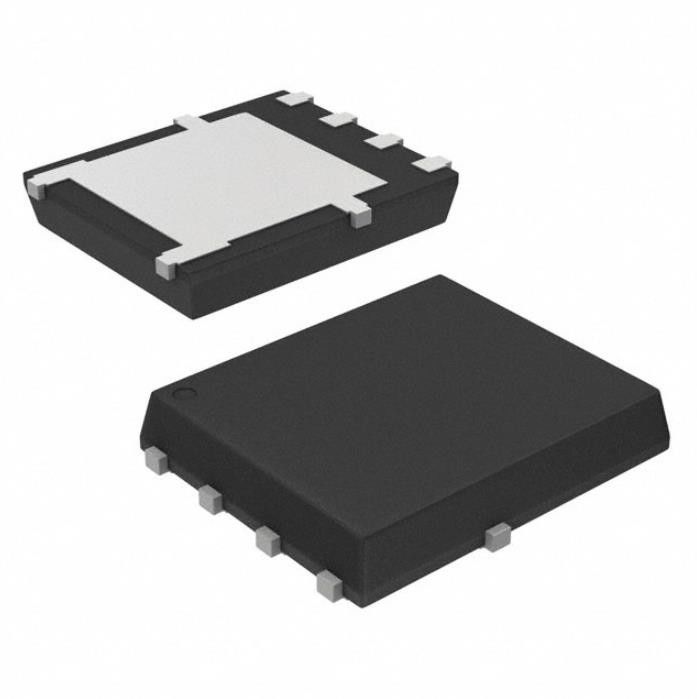

NVMFWS015N10MCLT1G 탄탈륨 칩 축전기 Ptng 100v Ll Nch So-8fl 젖음성
N채널 100V 10.5A(Ta), 54A(Tc) 3W(Ta), 79W(Tc) 표면 실장 5-DFN(5x6)(8-SOFL)
사양NVMFWS015N10MCLT1G
| 유형 | 설명 |
| 범주 | 트랜지스터 |
| FET, MOSFET | |
| 제조업체 | 온세미 |
| 시리즈 | 자동차, AEC-Q101 |
| 제품 상태 | 활동적인 |
| FET 유형 | N채널 |
| 기술 | MOSFET(금속 산화물) |
| 드레인-소스 전압(Vdss) | 100V |
| 전류 - 연속 드레인(Id) @ 25°C | 10.5A(타), 54A(타) |
| 드라이브 전압(최대 Rds 켜짐, 최소 Rds 켜짐) | 4.5V, 10V |
| Rds On(최대) @ Id, Vgs | 12.2m옴 @ 14A, 10V |
| Vgs(일)(최대) @ Id | 3V @ 77µA |
| 게이트 전하(Qg)(최대) @ Vgs | 19nC @ 10V |
| Vgs(최대) | ±20V |
| 입력 커패시턴스(Ciss)(최대) @ Vds | 1338pF @ 50V |
| FET 기능 | - |
| 전력 손실(최대) | 3W(Ta), 79W(Tc) |
| 작동 온도 | -55°C ~ 175°C(TJ) |
| 장착 유형 | 표면 실장 |
| 공급자 장치 패키지 | 5-DFN(5x6)(8-SOFL) |
| 패키지/케이스 | 8-PowerTDFN, 5 리드 |
특징NVMFWS015N10MCLT1G
• 컴팩트한 디자인을 위한 작은 설치 공간(5x6mm)
• 전도 손실을 최소화하는 낮은 RDS(on)
• 낮은 QG 및 정전 용량으로 드라이버 손실 최소화
• NVMFWS015N10MCL - 향상된 광학 검사를 위한 웨터블 플랭크 옵션
애플리케이션 ~의NVMFWS015N10MCLT1G
1. 전체 애플리케이션 환경은 표시된 열 저항 값에 영향을 미칩니다.
상수가 아니며 명시된 특정 조건에 대해서만 유효합니다.
2. 650 mm2, 2 oz.를 사용하여 FR4 기판에 표면 실장.Cu 패드.
3. 1초 동안의 펄스에 대한 최대 전류는 더 높지만 펄스 지속 시간과 듀티 사이클에 따라 달라집니다.
환경 및 수출 분류NVMFWS015N10MCLT1G
| 기인하다 | 설명 |
| 수분 민감도 수준(MSL) | 1(무제한) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
