상세 정보 |
|||
| 공급자 소자 패키지: | 20-CDIP | 작동 온도: | -55' Ｃ ~ 125' Ｃ |
|---|---|---|---|
| 지연 시간 - 증식: | 9.8 나노 초 | 독립적인 회로: | 1 |
| 전압 - 공급: | 4.5V ~ 5.5V | 출력형: | 3중 상태입니다 |
| 회로: | 8:8 | 논리형: | 디-형 투명 래치 |
| 강조하다: | IDT54FCT373ATDB,D 타입 투명 래치,투명 D 래치 |
||
제품 설명

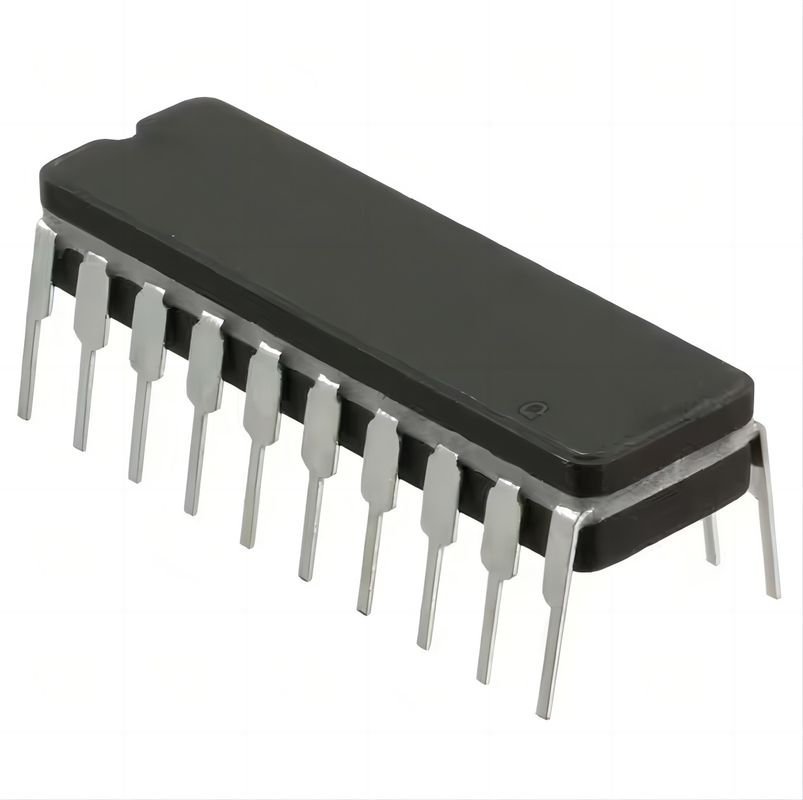

IDT54FCT373ATDB D형 투명 래치 1 채널 8:8 IC 3상태 20-CDIP
54FCT373 - 고속 CMOS 옥탈 트랜스
사양 IDT54FCT373ATDB
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 논리 | |
| 래치 | |
| 제조업체 | IDT, 통합 장치 기술 Inc |
| 시리즈 | - |
| 패키지 | 대부분 |
| 제품 상태 | 활동적인 |
| 논리 유형 | D형 투명 래치 |
| 회로 | 8:08 |
| 출력 유형 | 삼국지 |
| 전압 - 공급 | 4.5V ~ 5.5V |
| 독립 회로 | 1 |
| 지연 시간 - 전파 | 9.8ns |
| 전류 - 출력 높음, 낮음 | - |
| 작동 온도 | -55°C ~ 125°C |
| 장착 유형 | 구멍을 통해 |
| 패키지/케이스 | 20-CDIP(0.300", 7.62mm) |
| 공급자 장치 패키지 | 20-CDIP |
| 기본 제품 번호 | 54FCT373 |
특징~의IDT54FCT373ATDB
• 표준, A 및 C 등급
• 낮은 입력 및 출력 누설 ≤1µA(최대)
• CMOS 전력 수준
• 진정한 TTL 입력 및 출력 호환성:
– VOH = 3.3V(통상)
– VOL = 0.3V(통상)
• 높은 드라이브 출력(-15mA IOH, 48mA IOL)
• JEDEC 표준 18 사양을 충족하거나 능가합니다.
• MIL-STD-883, 클래스 B 및 DESC 등재(이중 표시)를 준수하는 군용 제품
• 전원 끄기 비활성화 출력은 "라이브 삽입"을 허용합니다.
• 다음 패키지에서 사용 가능:
– 산업용: SOIC, SSOP, QSOP
– 군사: CERDIP, LCC
설명~의IDT54FCT373ATDB
FCT373은 고급 이중 금속 CMOS 기술을 사용하여 제작된 8진수 투명 래치입니다.이 8진수 래치는 3상태 출력을 가지며 버스 지향 애플리케이션용입니다.LE(Latch Enable)가 높으면 플립플롭이 데이터에 투명하게 나타납니다.LE가 낮을 때 설정 시간을 만족하는 데이터를 래치합니다.출력 활성화(OE)가 낮을 때 데이터가 버스에 나타납니다.OE가 높을 때 버스 출력은 높은 임피던스 상태입니다.
환경 및 수출 분류~의 IDT54FCT373ATDB
| 기인하다 | 설명 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
