상세 정보 |
|||
| 논리형: | 인버터 | 회로의 수: | 6 |
|---|---|---|---|
| 입력 횟수: | 6 | 특징 슈미트: | 방아쇠 |
| 전압 - 공급: | 2V ~ 3.6V | 경향 - 정지하 (맥스): | 1 uA |
| 경향 - 낮은 출력 하이: | 24mA, 24mA | 입력 로직 레벨 - 높음: | 1.3V ~ 2V |
| 최대 전파 지연 @ V, 최대 CL: | 3.3V, 50pF에 있는 6.2 나노 초 | 작동 온도: | -55' Ｃ ~ 125' Ｃ |
| 강조하다: | SNJ54LVC14AJ 집적 회로,6 채널 슈미터 트리거 IC,14CDIP 슈미터 트리거 ic |
||
제품 설명

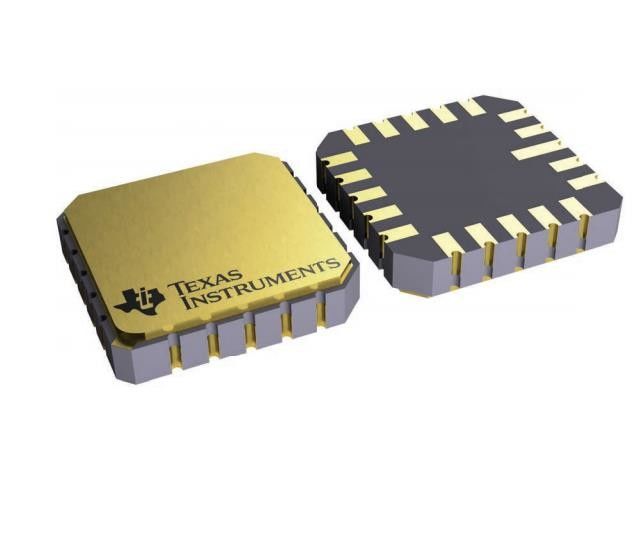

SNJ54LVC14AJ 집적 회로 IC은 6 채널 슈미터 트리거 14-cdip을 자릅니다
군 6-ch, 2-V 내지 3.6-V INVE
SNJ54LVC14AJ의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 논리 | |
| 게이트와 인버터 | |
| 엠에프르 | 텍사스 인스트루먼츠 사 |
| 시리즈 | 54LVC |
| 패키지 | 튜브 |
| 제품 상태 | 활동가 |
| 논리형 | 인버터 |
| 회로의 수 | 6 |
| 입력 횟수 | 6 |
| 특징 | 슈미터 트리거 |
| 전압 - 공급 | 2V ~ 3.6V |
| 경향 - 정지하 (맥스) | 1 uA |
| 경향 - 낮은 출력 하이 | 24mA, 24mA |
| 입력 논리 레벨 - 최고 | 1.3V ~ 2V |
| Ｖ, 맥스 CL에 있는 맥스 전달 지연 | 3.3V, 50pF에 있는 6.2 나노 초 |
| 작동 온도 | -55' Ｃ ~ 125' Ｃ |
| 증가하는 타입 | 관통 홀 |
| 공급자 소자 패키지 | 14-CDIP |
| 패키지 / 건 | 14 CDIP (0.300 ", 7.62 밀리미터) |
SNJ54LVC14AJ의 특징
오우 래치-업 성능은 JESD 78, 등급 II마다 100 마를 초과합니다
오우 ESD 보호는 JESD 22를 초과합니다
- 2000-V 인체 모델 (A114-A)
- 200-V 기계모델 (A115-A)
- 1000-V 대전 장치 모델 (C101)
오우는 1.65 Ｖ에서부터 3.6 Ｖ VCC까지 작동합니다
-40' Ｃ부터 +85' Ｃ까지 특정한 오우,
125' Ｃ에 대한 -40' Ｃ와 125' Ｃ에 대한 -55' Ｃ
오우 입력은 5.5 Ｖ에 전압을 받아들입니다
3.3 Ｖ에 있는 6.4 나노 초의 오우 맥스 티피드
오우 전형적 VOLP (출력 접지 도약)
<0>
오우 전형적 VOHV (출력 VOH는 과녁에 미치지 못하게 쏩니다)
VCC = 3.3 Ｖ에 있는 >2 Ｖ, TA = 25' Ｃ
MIL-PRF-38535에 순응한 제품 위의 오우,
모든 매개 변수는 달리 언급되지 않으면 시험됩니다.
모든 다른 제품에, 생산 처리는 반드시 모든 매개 변수의 검사를 포함하지는 않습니다.
SNJ54LVC14AJ의 애플리케이션
오우 바코드 스캐너
오우 케이블 솔루션
오우 전자 서적
오우 내장된 PC
오우 필드 송신기 : 온도 또는 압력 센서
오우 지문 생물 측정학
오우 HVAC : 난방과 통풍과 에어콘
오우 통신망 부가 저장 (NAS)
오우 서버 메인보드와 PSU
오우 에스디알 (SDR)
오우 텔레비전 : 고화질 (HDTV)와 LCD와 디지털
오우 비디오 통신 시스템
오우 무선 데이터 접근 카드, 헤드셋, 키보드, 마우스와 랜 카드
환경적이 & SNJ54LVC14AJ의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 해당 사항 없어요 |
