상세 정보 |
|||
| 회로의 수: | 2 | 비율 - 입력 :출력: | 2:8 |
|---|---|---|---|
| 작동 온도: | -40' Ｃ ~ 85' Ｃ | 주파수 - 맥스: | 800MHz |
| 전압 - 공급: | 1.71V ~ 1.89V, 3.135V ~ 3.465V | 패키지 / 건: | 22-vfqfn |
| 공급자 소자 패키지: | 48-vqfn (7x7) | 증가하는 타입: | 표면 부착 |
| 강조하다: | LMK05318RGZR,클럭 동기 장치 지터 클리너 IC,800MHz LMK05318RGZR |
||
제품 설명
2개의 주파수 영역과 LMK05318RGZR 극히 낮은 지터 망 동기 블록 시계

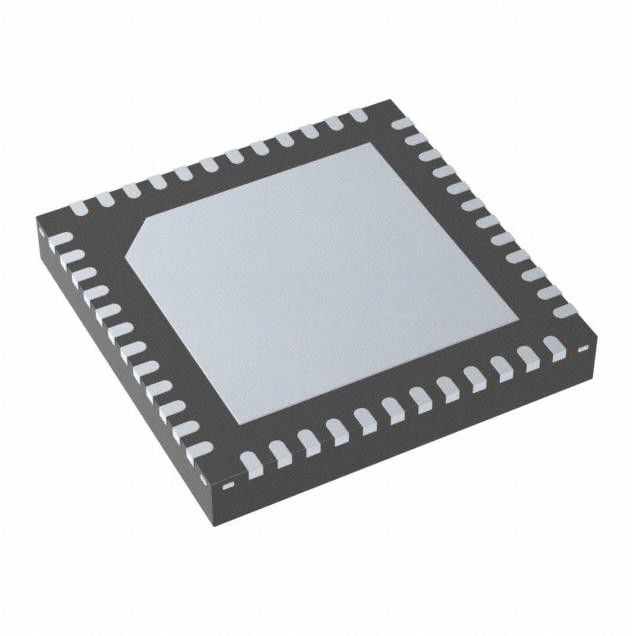

LMK05318RGZR 클럭 동기 장치와 지터 클리너 IC 800MHz 2 48-vfqfn
LMK05318RGZR의 특징
다음과 한 디지털 위상 동기 루프 (DPLL) :
- 무중단 스위칭 : ±50-ps 위상 과도
- 패스트록과 프로그램 가능한 루프 대역폭
- 표준 준수 동기화와
남은 채 저비용 TCXO / OCXO를 사용합니다
오우 두 아날로그 위상 고정 루프 (APLLs)와 함께
산업을 선두하는 지터 성능 :
- 312.5 마하즈 (APLL1)에 있는 50 일천초분의 일초 RMS 지터
- 155.52 마하즈 (APLL2)에 있는 125 일천초분의 일초 RMS 지터
오우 두 기준 클럭 입력
- 우선 순위 기반 입력 선택
- 참조의 손실 위의 디지털 잔류자
프로그래머블 드라이버와 오우 여덟 클록 출력
- 최고 6까지 다른 출력 주파수
- AC-LVDS, AC-CML, AC-LVPECL, HCSL . 그리고
1.8-V LVCMOS 출력 형식
전원공급 위의 맞춘 시계를 위한 오우 EEPROM / ROM
오우 탄력적 환경설정 옵션
- 입출력 위의 800 마하즈에 대한 1 Hz (1 펄스/초)
- XO / TCXO / OCXO 입력 : 10 내지 100 마하즈
- DCO 방식 : < 0="">
시계 안내 (IEEE PTP 종속부 1588명)
- 클럭 모니터링과 상태를 진보시켰습니다
- 나
2C 또는 SPI 인터페이스
오우 PSNR : -83 dBc (3.3-V 공급 위의 50-mVpp 소음)
1.8-V, 2.5-V, 또는 3.3-V 출력과 오우 3.3-V 공급
오우 산업용 온드범위 : +85' Ｃ에 대한 -40' Ｃ
LMK05318RGZR의 제품 속성
| 타입 | 기술 |
|---|---|
| 팩지 | 테이프와 릴 |
|
제품 상태
|
활동가
|
|
타입
|
클럭 동기 장치와 지터 클리너
|
|
PLL
|
예 우회로
|
|
입력
|
LVCMOS, 클러킹합니다
|
|
출력
|
CML, HCSL, LVCMOS, LVDS, LVPECL
|
|
회로의 수
|
2
|
|
비율 - 입력 :출력
|
2:8
|
|
차이 - 입력 :출력
|
예 / 예
|
|
주파수 - 맥스
|
800MHz
|
|
분할기 / 곱셈 장치
|
예 / 예
|
|
전압 - 공급
|
1.71V ~ 1.89V, 3.135V ~ 3.465V
|
|
작동 온도
|
-40' Ｃ ~ 85' Ｃ
|
|
증가하는 타입
|
표면 부착
|
|
패키지 / 건
|
48-VFQFN 노출된 패드
|
|
공급자 소자 패키지
|
48-vqfn (7x7)
|
|
베이스 상품 다수
|
LMK05318
|
| 특성 | 기술 |
|---|---|
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 3 (168 시간) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
LMK05318RGZR에 대한 기술
LMK05318은 통신 기반 구조와 산업 적용을 위한 엄중한 타이밍 요구사항을 충족시키기 위해 지터 세정, 클럭 발생, 진보적 클럭 모니터링과 뛰어난 히트리스 접속품질을 제공하는 고성능 망 동기 블록 클럭 소자입니다. 장치의 극히 낮은 불안과 높은 전원 공급기 잡음 배제 (PSNR)는 비트 에러율 (BER)를 고속 직렬 링크에서 감소시킬 수 있습니다.
