상세 정보 |
|||
| 부품 번호: | LMH1208RTVR | 표준: | AES10, DVB-ASI, SMPTE |
|---|---|---|---|
| 전압 - 공급: | 2.375V ~ 2.625V | 단일 공급: | 2.5-V |
| 증가하는 타입: | 표면 부착 | 소비 전력: | (전형적인) 25 mW |
| 작동 온도: | 85' Ｃ에 대한 -40' Ｃ | ||
| 강조하다: | LMH1208RTVR,32-WQFN 비디오 드라이버 IC,AES10 DVB-ASI SMPTE |
||
제품 설명

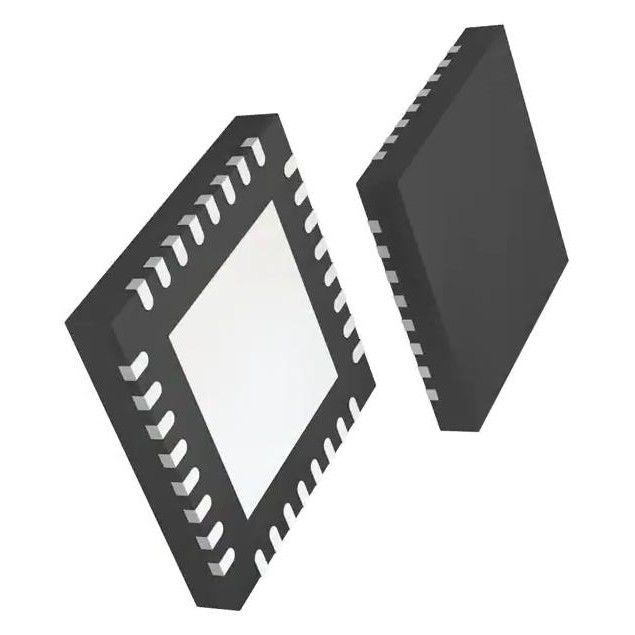

LMH1208RTVR 비디오 드라이버 IC 직렬 AES10 DVB-ASI SMPTE 32-WQFN
비디오 드라이버 IC 직렬 AES10, DVB-ASI, SMPTE 32-WQFN(5x5) 패키지
LMH1208 장치는 12G UHD-SDI 저전력 이중 출력 케이블 드라이버입니다.최대 11.88Gbps의 SMPTE 비디오 속도를 지원하여 4K/8K 애플리케이션을 위한 UHD 비디오를 지원합니다.호스트 측의 추가 등화 100Ω 드라이버 출력은 모니터링 또는 신호 분배 목적으로 사용할 수 있습니다.
LMH1208RTVR의 사양
|
유형
|
설명
|
|---|---|
|
범주
|
집적 회로(IC)
선의
비디오 처리
|
|
제조업체
|
텍사스 인스트루먼트
|
|
시리즈
|
-
|
| 패키지 | 테이프 및 릴 |
|
제품 상태
|
활동적인
|
|
기능
|
운전사
|
|
애플리케이션
|
전문 비디오
|
|
표준
|
AES10, DVB-ASI, SMPTE
|
|
제어 인터페이스
|
연속물
|
|
전압 - 공급
|
2.375V ~ 2.625V
|
|
장착 유형
|
표면 실장
|
|
패키지/케이스
|
32-WFQFN 노출형 패드
|
|
공급자 장치 패키지
|
32-WQFN(5x5)
|
|
기본 제품 번호
|
LMH1208
|
LMH1208RTVR의 특징
• ST-2082-1(12G), ST-2081-1(6G), ST424(3G), ST-292(HD) 및 ST-259(SD) 지원
• DVB-ASI 및 AES10(MADI)과 호환 가능
• 이중 차동 출력 케이블 드라이버
• 온칩 75Ω 종단 및 반사 손실 보상 네트워크
• 호스트 측 등화 100Ω 루프백 출력
• 75Ω 출력에서 프로그래밍 가능한 슬루율 제어
• 75Ω 출력에서 프로그래밍 가능한 사전 강조 및 출력 진폭
• 100Ω 출력에서 프로그래밍 가능한 디엠퍼시스 및 출력 진폭
• 75Ω 및 100Ω 출력의 극성 반전
• 입력 신호가 없을 때 자동 절전 모드
– 소비 전력: 25mW(일반)
• ENABLE 핀을 통한 전원 차단 제어
• 단일 2.5V 공급
– 소비 전력: 200mW(일반)
• 핀, SPI 또는 SMBus 인터페이스를 통해 프로그래밍 가능
• -40°C ~ +85°C 작동 온도 범위
• 5mm × 5mm, 32핀 WQFN 패키지
범위(−10̊
환경 및 수출 분류
avck로-
| 기인하다 | 설명 |
|---|---|
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
LMH1208RTVR의 응용
• SMPTE 호환 직렬 디지털 인터페이스
• UHDTV/4K/8K/HDTV/SDTV 비디오
• IP 미디어 게이트웨이
• 디지털 비디오 처리 및 편집
