상세 정보 |
|||
| 시리즈: | S08 | 패키지: | 테이프 & 릴 (TR) |
|---|---|---|---|
| 제품 상태: | 활동가 | 프로그램 가능한 디지키: | 검증되지 않습니다 |
| 핵심 프로세서: | S08 | 핵심 사이즈: | 8-비트 |
| 속도: | 20MHz | 연결성: | I2C, 린뷔스, SPI, UART / 범용 동기／비동기 송수신 회로 |
| 하이 라이트: | S9S08RN32W1MLCR,마이크로컨트롤러 IC MCU 8BIT,IC MCU 8BIT 32KB |
||
제품 설명

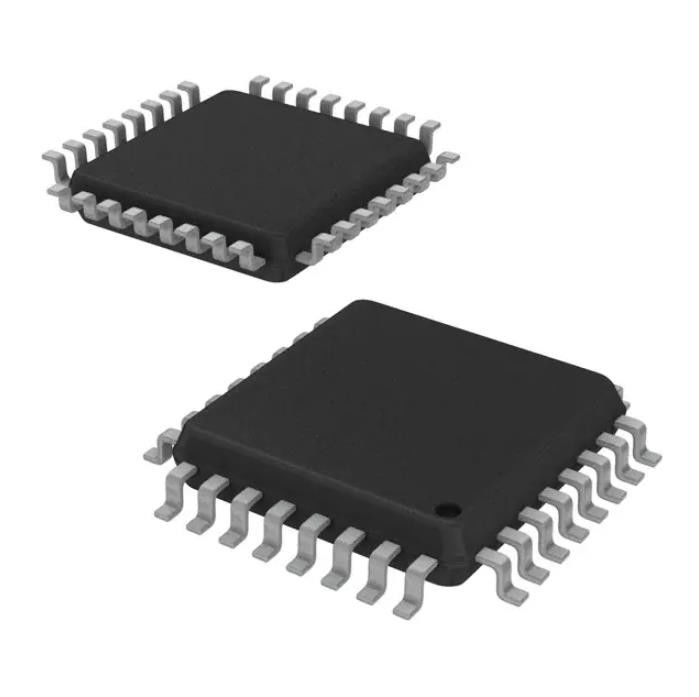

S9S08RN32W1MLCR 전류 감지 저항기 Ic Mcu 8bit 32kb Flash 32lqfp
S08 S08 마이크로 컨트롤러 IC 8비트 20MHz 32KB(32K x 8) 플래시 32-LQFP(7x7)
사양S9S08RN32W1MLCR
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 임베디드 | |
| 마이크로컨트롤러 | |
| 제조업체 | NXP USA Inc. |
| 시리즈 | S08 |
| 패키지 | 테이프 및 릴(TR) |
| 제품 상태 | 활동적인 |
| 프로그래밍 가능한 Digi-Key | 확인되지 않음 |
| 코어 프로세서 | S08 |
| 코어 크기 | 8비트 |
| 속도 | 20MHz |
| 연결성 | I²C, LINbus, SPI, UART/USART |
| 주변기기 | LVD, POR, PWM, WDT |
| I/O 수 | 26 |
| 프로그램 메모리 크기 | 32KB(32K x 8) |
| 프로그램 메모리 유형 | 플래시 |
| EEPROM 크기 | 256x8 |
| RAM 크기 | 4K x 8 |
| 전압 - 공급(Vcc/Vdd) | 2.7V ~ 5.5V |
| 데이터 변환기 | A/D 16x12b |
| 발진기 유형 | 내부 |
| 작동 온도 | -40°C ~ 125°C(TA) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 32-LQFP |
| 공급자 장치 패키지 | 32-LQFP(7x7) |
| 기본 제품 번호 | S9S08 |
특징S9S08RN32W1MLCR
• 8비트 S08 중앙 처리 장치(CPU)
– -40°C ~ 125°C의 온도 범위에 걸쳐 2.7V ~ 5.5V에서 최대 20MHz 버스
– 최대 40개의 인터럽트/리셋 소스 지원
– 최대 4단계 중첩 인터럽트 지원
– 온칩 메모리
– 전체 작동 전압 및 온도에서 최대 60KB 플래시 읽기/프로그램/지우기
– ECC가 있는 최대 256바이트 EEPROM;2바이트 소거 섹터;플래시에서 코드를 실행하는 동안 EEPROM 프로그램 및 지우기
– 최대 4096바이트 RAM(Random-Access Memory)
– 플래시 및 RAM 액세스 보호
• 절전 모드
- 하나의 저전력 정지 모드;절전 대기 모드
– 주변 장치 클럭 활성화 레지스터는 사용하지 않는 모듈에 대한 클럭을 비활성화하여 전류를 줄일 수 있습니다.시계가
stop3 모드에서 특정 주변 장치에 대한 활성화 상태 유지
• 시계
– 발진기(XOSC) - 루프 제어 피어스 발진기;크리스탈 또는 세라믹 공진기
– 내부 클럭 소스(ICS) - 내부 또는 외부에 의해 제어되는 FLL(Frequency Locked-Loop) 포함
참조;0°C ~ 70°C 및 -40°C ~ 85°C의 온도 범위에서 1% 편차, -40°C ~ 105°C의 온도 범위에서 1.5% 편차 및 2% 편차를 허용하는 내부 참조의 정밀 트리밍 -40 °C ~ 125 °C의 온도 범위;최대 20MHz
• 시스템 보호
– 독립적인 클럭 소스가 있는 워치독
– 리셋 또는 인터럽트로 저전압 감지;선택 가능한 트립 포인트
– 재설정으로 불법 opcode 감지
– 리셋으로 불법 주소 감지
애플리케이션 ~의S9S08RN32W1MLCR
칩의 부품 번호에는 특정 부품을 식별하는 필드가 있습니다.이러한 필드의 값을 사용하여 받은 특정 부품을 확인할 수 있습니다.
환경 및 수출 분류S9S08RN32W1MLCR
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
