상세 정보 |
|||
| 제품 상태: | 활동가 | 참고 유형: | 단락 |
|---|---|---|---|
| 출력형: | 조정할 수 있습니다 | 전압 - 출력 (Min/Fixed): | 1.24V |
| 전압 - 출력 (맥스): | 18 Ｖ | 경향 - 출력: | 70 마 |
| 허용한도: | ±1% | 경향 - 음극: | 100µA |
| 하이 라이트: | TLVH431AQDBVRQ1,SOT23-5 션트 전압 레퍼런스 IC,션트 전압 레퍼런스 IC |
||
제품 설명

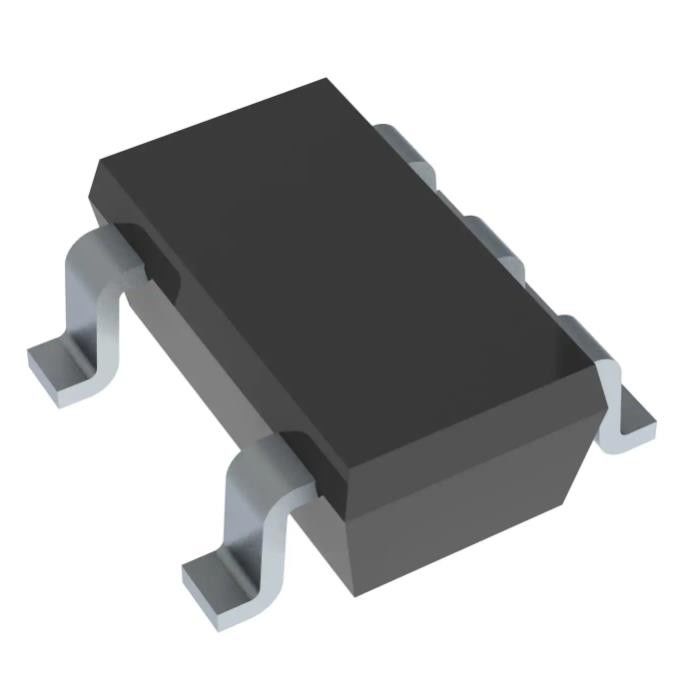

TLVH431AQDBVRQ1 Emmc 메모리 칩 IC Vref 분로 조정 1% Sot23-5
션트 전압 기준 IC 조정 가능 1.24V 18 VV ±1% 70 mA SOT-23-5
사양TLVH431AQDBVRQ1
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 전력 관리(PMIC) | |
| 전압 레퍼런스 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | 자동차, AEC-Q100 |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동적인 |
| 참조 유형 | 분로 |
| 출력 유형 | 조절할 수 있는 |
| 전압 - 출력(최소/고정) | 1.24V |
| 전압 - 출력(최대) | 18V |
| 전류 - 출력 | 70mA |
| 용인 | ±1% |
| 전류 - 음극 | 100µA |
| 작동 온도 | -40°C ~ 125°C(TA) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | SC-74A, SOT-753 |
| 공급자 장치 패키지 | SOT-23-5 |
| 기본 제품 번호 | TLVH431 |
특징TLVH431AQDBVRQ1
• 자동차 애플리케이션 인증
• 저전압 작동: 최저 1.24V
• 25°C에서 기준 전압 허용 오차
– B 등급의 경우 0.5%
– A등급 1%
• 조정 가능한 출력 전압, VO = VREF ~ 18V
• 넓은 작동 음극 전류 범위:
100μA ~ 70mA
• 0.25Ω 일반 출력 임피던스
• –40°C ~ 125°C 사양
애플리케이션 ~의TLVH431AQDBVRQ1
TLVH431 장치는 자동차 온도 범위에서 열 안정성이 지정된 저전압 3단자 가변 전압 레퍼런스입니다.출력 전압은 2개의 외부 저항기를 사용하여 V REF(1.24V)와 18V 사이의 값으로 설정할 수 있습니다(그림 2 참조).이 장치는 널리 사용되는 TL431 및 TL1431 션트 조정기 레퍼런스보다 낮은 전압(1.24V)에서 작동합니다.
환경 및 수출 분류TLVH431AQDBVRQ1
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 1(무제한) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
