상세 정보 |
|||
| 전압 - 차단: | 2500Vrms | 전압 - 공급: | 2.25V ~ 5.5V |
|---|---|---|---|
| 작동 온도: | -40' Ｃ ~ 125' Ｃ | 증가하는 타입: | 표면 부착 |
| 패키지 / 건: | 16 SSOP (0.154 ", 3.90 밀리미터 폭) | 공급자 소자 패키지: | 16-SSOP |
| 하이 라이트: | 2500Vrms 듀얼 채널 디지털 절연체,4Mbps 듀얼 채널 디지털 절연체,4Mbps ISO1212DBQR |
||
제품 설명

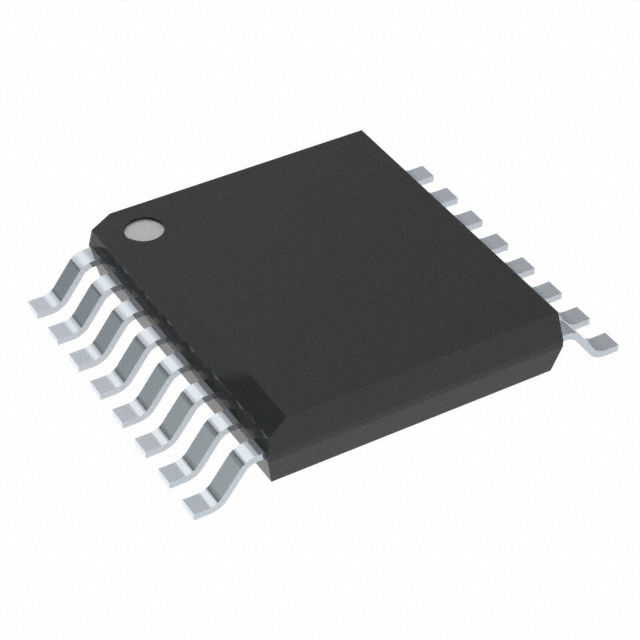

ISO1212DBQR 디지털 절연체 2500Vrms 2 채널 4Mbps 25kV/us CMTI 16-ssop
ISO1212DBQR의 특징
국제전기기술위원회 61131-2에 순응한 1o ; 타입 1, 2, 3
24-V 고립된 디지털 입력에 특징적입니다
오우 지원 9-V 내지 300-V DC와 AC 디지털 입력
외부 저항을 사용하는 디자인
저출력 소비를 위한 오우 정확한 전류 한계 :
- 유형 3을 위한 2.47 마에 대한 2.2 마
- 조정할 수 있는 최고 6.5까지 마
오우는 필드 측 전원 공급기에 대한 필요성을 제거합니다
봉 플러스와 오우 높은 입력 전압 범위
보호 : ±60 Ｖ
오우 와이어 파손 탐지는 (TIDA-01509를 언급합니다)
소스화 또는 침몰하는 입력으로서 쉽게 잘 믿은 오우
오우 고속 패킷 전송 : 최고 4까지 MBP
오우는 핀이 출력 신호를 다중송신할 수 있게 합니다
오우 높은 일시적 면역 : ±70-kV/us CMTI
오우 넓은 공급 범위 (VCC1) : 5.5 Ｖ에 대한 2.25 Ｖ
오우 대기 온도 범위 : +125' Ｃ에 대한 -40' Ｃ
오우 소형 패키지 선택 :
- 단일 채널 ISO1211, SOIC-8
- 듀얼-채널 ISO1212, SSOP-16
오우 안전성 관련 인증 :
- DIN VDE Ｖ 0884-11 당 기능 절연
- UL 1577 인식, 2500 VRMS 단열재
- 국제전기기술위원회 60950-1, 국제전기기술위원회 62368-1, 국제전기기술위원회 61010-1과
GB 4943.1-2011 인증
ISO1212DBQR의 제품 속성
|
타입
|
기술
|
|---|---|
|
범주
|
절연체
디지털 절연체
|
|
시리즈
|
ISO121x
|
|
제품 상태
|
활동가
|
|
기술
|
정전 결합
|
|
타입
|
범용
|
|
고립된 전력
|
부정
|
|
채널 수
|
2
|
|
입력 - 옆 1/Side 2
|
0/2
|
|
채널형
|
단일 방향입니다
|
|
전압 - 차단
|
2500Vrms
|
|
(민) 공통 모드 트랜지엔트 면역
|
25kV/us
|
|
자료 비율
|
4Mbps
|
|
전달 지연 트플에 / 티피하들 (맥스)
|
140 나노 초, 15 나노 초
|
|
펄스 폭 왜곡 (맥스)
|
-
|
|
상승 / 강하 시간 (Typ)
|
3 나노 초, 3 나노 초
|
|
전압 - 공급
|
2.25V ~ 5.5V
|
|
작동 온도
|
-40' Ｃ ~ 125' Ｃ
|
|
증가하는 타입
|
표면 부착
|
|
패키지 / 건
|
16 SSOP (0.154 ", 3.90 밀리미터 폭)
|
|
공급자 소자 패키지
|
16-SSOP
|
|
베이스 상품 다수
|
ISO1212
|
환경적이 & 수출 분류
| 특성 | 기술 |
|---|---|
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 2 (1년) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
