| 전압 - 차단: | 5700Vrms | (민) 공통 모드 트랜지엔트 면역: | 2.25V ~ 5.5V |
|---|---|---|---|
| 상승 / 강하 시간 (Typ): | 18 나노 초, 20 나노 초 | 경향 - 낮은 출력 하이: | 1.5A, 3.4A |
| 경향 - 피크 출력: | 2.7A, 5.5A | 전압 - 출력 공급: | 15V ~ 30V |
| 하이 라이트: | ISO5852SMDWREP 집적 회로 칩,5700v Rms 집적 회로 칩,5.5A ISO5852SMDWREP |
||
제품 설명

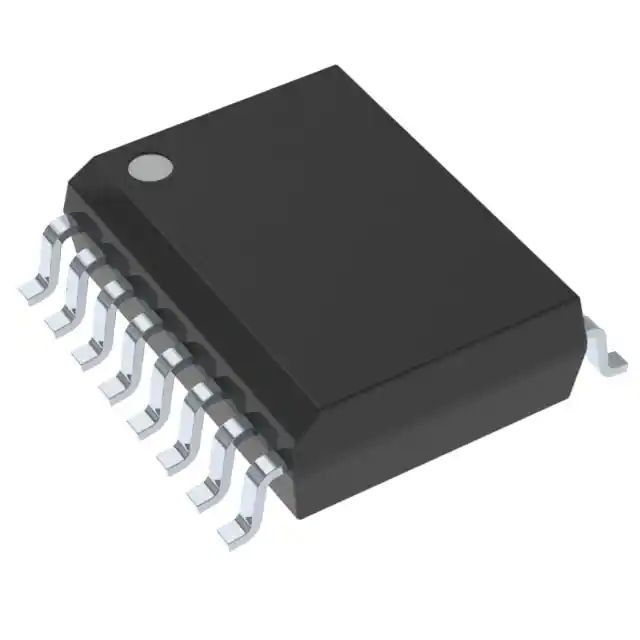

5700Vrms 1 채널 16-soic 5.5A 절연체 게이트 드라이버를 연결하는 ISO5852SMDWREP
ISO5852SMDWREP의 특징
1o 100-kV/μs 최소 공통 모드 과도 현상
VCM = 1500 Ｖ에 있다면역 (CMTI)
2.5-A 성수기 원천을 제공하기 위한 오우 분리 출력과
5-A 최대 싱크 전류
오우 개요 전달 지연 : 76 나노 초 (Typ),
110 나노 초 (맥스)
오우 2-A 활동적 밀러 클램프
오우 출력 단락 클램프
단락 회로 동안 오우 소프트 꺼짐 (STO)
오우 장애 경고는 포화도 저하 검출에 있습니다
RST를 통하여 FLT 방식과 리셋에 신호를 보냅니다
오우 입출력 하측 전압 로크 아웃 (UVLO)
준비된 (수신 버퍼 작동 기능) 핀 지시로
오우 활성 출력 풀다운과 채무 불이행 저출력
낮은 공급 또는 플로팅 입력으로
오우 2.25-V 내지 5.5-V 입력 공급 전압
오우 15-V 내지 30-V 출력 드라이버 공급 전압
오우 CMOS 호환 가능 입력
오우 불합격품 입력 펄스와 잡음 과도 현상
20 나노 초 보다 더 짧게
오우 작동 온도 : +125' Ｃ에 대한 -55' Ｃ
주변
IEC에 따른 오우 서어지 내성 12800 VPK
61000-4-5)
오우 안전성 관련 인증 :
- 8000-VPK VIOTM과 2121-VPK VIORM
DIN Ｖ VDE Ｖ 0884-10 당 강화된 차단
(VDE Ｖ 0884-10) :2006-12
- UL 1577년 당 1 분 동안 5700-VRMS 차단
- CSA 성분 인수 통지 5A, 국제전기기술위원회
60950-1, 국제전기기술위원회 60601-1과 국제전기기술위원회 61010-1은 끝납니다
장비 표준
- GB4943.1-2011 당 CQC 인증
- UL마다 완전한 모든 인증, VDE, CQC,
CSA를 위한 TUV와 계획됩니다
|
타입
|
기술
|
|---|---|
|
범주
|
절연체
절연체 - 게이트 드라이버
|
|
엠에프르
|
TI
|
|
시리즈
|
-
|
| 패키지 |
테이프 & 릴 (TR) 컷 테이프 (CT) |
|
제품 상태
|
활동가
|
|
기술
|
정전 결합
|
|
채널 수
|
1
|
|
전압 - 차단
|
5700Vrms
|
|
(민) 공통 모드 트랜지엔트 면역
|
100kV/us
|
|
전달 지연 트플에 / 티피하들 (맥스)
|
110 나노 초, 110 나노 초
|
|
펄스 폭 왜곡 (맥스)
|
-
|
|
상승 / 강하 시간 (Typ)
|
18 나노 초, 20 나노 초
|
|
경향 - 낮은 출력 하이
|
1.5A, 3.4A
|
|
경향 - 피크 출력
|
2.7A, 5.5A
|
|
전압 - 포워드 (Vf) (Typ)
|
-
|
|
전압 - 출력 공급
|
15V ~ 30V
|
|
작동 온도
|
-55' Ｃ ~ 125' Ｃ
|
|
증가하는 타입
|
표면 부착
|
|
패키지 / 건
|
16 SOIC (0.295 ", 7.50 밀리미터 폭)
|
|
공급자 소자 패키지
|
16-soic
|
|
승인 에이전시
|
CQC, CSA, TUV, UL, VDE
|
|
베이스 상품 다수
|
ISO585
환경적이 & 수출 분류
|
환경적이 & 수출 분류
| 특성 | 기술 |
|---|---|
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 2 (1년) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
ISO5852SMDWREP에 대한 기술
ISO5852S-EP 장치는 5.7-kVRMS 이고 IGBT와 MOSFET을 위한 절연 게이트 드라이버를 보강했습니다와 함께
2.5-A 원천과 5-A 싱크 전류를 제공하는 분리 출력, OUTH와 OUTL. 입력측은 작동합니다
한 개의 2.25-V 내지 5.5-V 공급으로부터.
