상세 정보 |
|||
| 기술: | 정전 결합 | 고립된 전력: | 부정 |
|---|---|---|---|
| 입력 - 옆 1/Side 2: | 4/0 | 전압 - 차단: | 2500Vrms |
| 자료 비율: | 50Mbps | 상승 / 강하 시간 (Typ): | 2 나노 초, 2 나노 초 |
| 하이 라이트: | 50Mbps 집적 회로 칩,2500Vrms ISO7140FCCDBQR,50Mbps 쿼드 채널 디지털 절연체 |
||
제품 설명

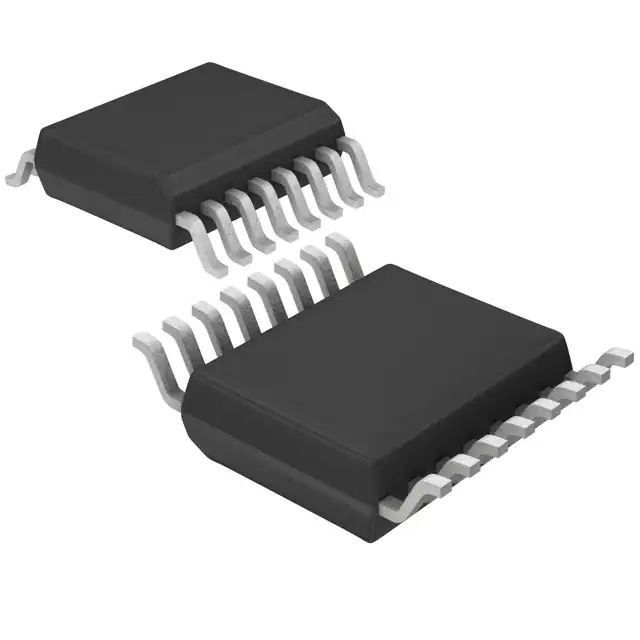

ISO7140FCCDBQR 다용도읜 디지털 절연체 2500Vrms 50Mbps 쿼드 채널
다용도의 디지털 절연체 2500Vrms 4 채널 50Mbps 25kV/us CMTI 16 SSOP (0.154 ", 3.90 밀리미터 폭)
ISO7140FCCDBQR의 특징
최대 신호 전송률 : 50 MBP (공급 당 1 분 동안 5-V 전기적 분리 최고 2500까지 VRMS와 함께)
통합된 노이즈 필터와 견고한 설계
기본 출력 로우 선택 (접미사 Ｆ)
저 전력 소모, 채널 당 전형적 ICC (3.3-V 공급으로)
낮은 전달 지연 : 전형적인 (3.3번 Ｖ 공급) 23 나노 초
넓은 온도 영역 : 125' Ｃ에 대한 -40' Ｃ
SiO2 분리 장벽과 장수
안전성과 규제 승인
ISO7140FCCDBQR의 애플리케이션
오우 다용도의 차단
- 산업용 필터 버스
- 프로피버스
- 모d버스티엠
- 디바이스넷 데이터 버스
- RS-232, 알에스 485 방식
- 에스피아이
ISO7140FCCDBQR의 제품 속성
|
타입
|
기술
|
|---|---|
|
범주
|
절연체
디지털 절연체
|
|
엠에프르
|
텍사스 인스트루먼츠 사
|
|
시리즈
|
-
|
|
제품 상태
|
활동가
|
|
기술
|
정전 결합
|
|
타입
|
범용
|
|
고립된 전력
|
부정
|
|
채널 수
|
4
|
|
입력 - 옆 1/Side 2
|
4/0
|
|
채널형
|
단일 방향입니다
|
|
전압 - 차단
|
2500Vrms
|
|
(민) 공통 모드 트랜지엔트 면역
|
25kV/us
|
|
자료 비율
|
50Mbps
|
|
전달 지연 트플에 / 티피하들 (맥스)
|
35 나노 초, 35 나노 초
|
|
펄스 폭 왜곡 (맥스)
|
3 나노 초
|
|
상승 / 강하 시간 (Typ)
|
2 나노 초, 2 나노 초
|
|
전압 - 공급
|
2.7V ~ 5.5V
|
|
작동 온도
|
-40' Ｃ ~ 125' Ｃ
|
|
증가하는 타입
|
표면 부착
|
|
패키지 / 건
|
16 SSOP (0.154 ", 3.90 밀리미터 폭)
|
|
공급자 소자 패키지
|
16-SSOP
|
|
베이스 상품 다수
|
ISO7140
|
