상세 정보 |
|||
| 패키지: | 테이프 & 릴 | 기능: | 감소 |
|---|---|---|---|
| 출력형: | 조정할 수 있습니다 | 전압 - 입력 (민): | 6.5V |
| 전압 - 입력 (맥스): | 40V | 전압 - 출력 (맥스): | 37V |
| 하이 라이트: | LM2674MX-ADJ NOPB IC,IC 레그 달러 ADJ 500MA 8SOIC,1.2V LM2674MX-ADJ NOPB |
||
제품 설명
|
타입
|
기술
|
|---|---|
|
엠에프르
|
Ti
|
|
시리즈
|
단순한 SWITCHER®
|
|
제품 상태
|
활동가
|
|
기능
|
감소
|
|
출력 구조
|
긍정
|
|
토폴로지
|
달러
|
|
출력형
|
조정할 수 있습니다
|
|
출력의 수
|
1
|
|
전압 - 입력 (민)
|
6.5V
|
|
전압 - 입력 (맥스)
|
40V
|
|
전압 - 출력 (Min/Fixed)
|
1.2V
|
|
전압 - 출력 (맥스)
|
37V
|
|
경향 - 출력
|
500mA
|
|
주파수 - 스위칭
|
260kHz
|
|
동기 정류기
|
부정
|
|
작동 온도
|
-40' Ｃ ~ 125' Ｃ (TJ)
|
|
증가하는 타입
|
표면 부착
|
|

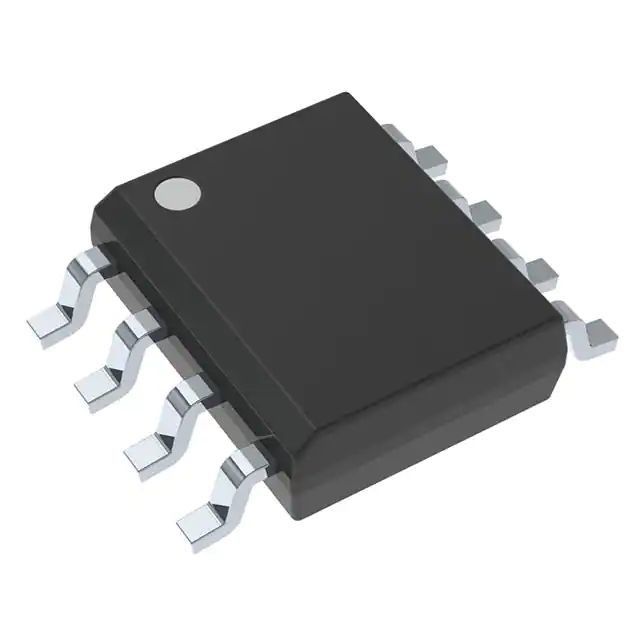

패키지 / 건
|
8 SOIC (0.154 ", 3.90 밀리미터 폭)
|
|
공급자 소자 패키지
|
8-soic
|
|
베이스 상품 다수
|
LM2674
|
LM2674MX-ADJ의 특징
1o 효율 최고 96%
8-핀 SOIC과 PDIP과 16-핀 WSON에 이용할 수 있는 오우
패키지
디자인에 단순하고 쉬운 오우와 함께
오우는 단지 5 외부 부품을 요구합니다
오우 사용 즉시 이용 가능한 표준인덕터들
오우 3-V, 5-V, 12-V와 조정할 수 있는 출력 버전
오우 조정할 수 있는 버전 출력 전압 레인지 : 1.21 Ｖ
37 Ｖ에
오우 ±1.5% 최대 출력전압 허용오차는 뛰어넘습니다
라인과 부하 조건
오우 확보된 500-mA 출력 부하 전류
오우 0.25-Ω 이중 확산 금속 산화물 반도체 출력 스위치
오우 넓은 입력전압 범위 : 40 Ｖ에 대한 8 Ｖ
오우 260-kHz 고정 주파수 내부 발진기
오우 TTL 중단 능력, 저 소비 전력 대기
방식
오우 온도 셧다운과 전류 한계 보호
LM2674MX-ADJ의 애플리케이션
오우 단순한 고효율 (>90%) 단계적으로 감소하는 (달러)
규제 기관
선형 정류기를 위한 오우 효율적 프리레귤레이터
오우 양극 대 음극 컨버터
LM2674MX-ADJ에 대한 개관
LM2674 단순물 SWITCHER®
규제 기관은 사용하기 쉬운 비-동기 단계적으로 감소하는 직류-직류 변환기입니다
넓은 입력전압 범위 최고 40까지 Ｖ로. 그것은 우수한 것을 가진 0.5-A DC 부하 경향에 내줄 수 있습니다
라인과 부하 변동분. 이러한 기기는 3.3 Ｖ, 5 Ｖ, 12 Ｖ와 A의 고정 출력 전압에 이용할 수 있습니다
조정할 수 있는 출력 버전. 가족은 소수의 외부 부품을 요구하고 핀 배열이 설계되었습니다
단순한, 최적 PCB 설계를 위해.
