상세 정보 |
|||
| 출력형: | 조정할 수 있습니다 | 기능: | 감소 |
|---|---|---|---|
| 전압 - 입력 (민): | 3.9V | 전압 - 입력 (맥스): | 36V |
| 전압 - 출력 (맥스): | 6V | 작동 온도: | -40' Ｃ ~ 125' Ｃ |
| 증가하는 타입: | 표면 부착 | 공급자 소자 패키지: | 16-HTSSOP |
| 하이 라이트: | 16-TSSOP 집적 회로 칩,3.3 Ｖ 전압 레귤레이터 IC,LM53603AQPWPRQ1 3.3 Ｖ |
||
제품 설명

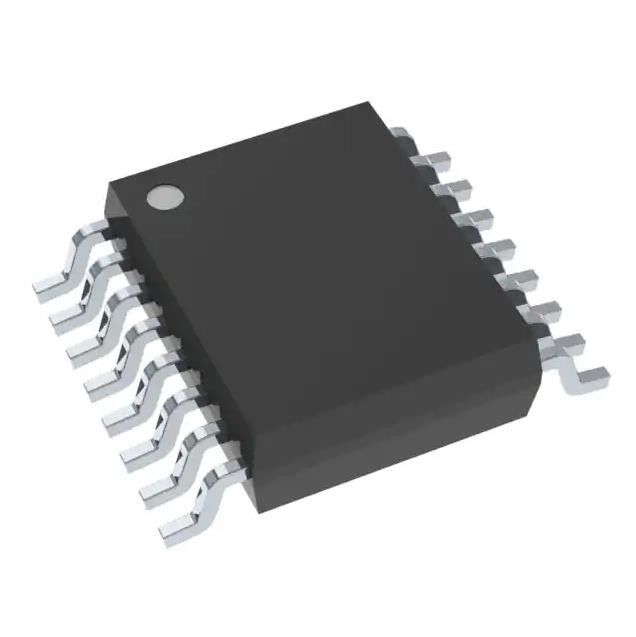

LM53603AQPWPRQ1 달러 교환 조절기 IC 3.3V 1 출력 3A 16-tssop
LM53603AQPWPRQ1의 특징
LM53603-Q1, LM53602-Q1은 다음과 같은 결과물과 AEC-Q1-Qualified 자동차 그레이드 제품으로서 이용 가능합니다 :
- 장치 온도 1등급 : +125' Ｃ에 대한 -40' Ｃ
에워싼 동작 범위
- 장치 HBM ESD 분류 레벨 1C
- 장치 CDM ESD 분류 레벨 C4B
오우 3 또는 최대 당 2가 경향을 로딩합니다
3.5 Ｖ부터 36 Ｖ까지 오우 입력전압 범위 :
42 Ｖ에 대한 과도 현상
오우 출력 전압 선택 : 5 Ｖ, 3.3 Ｖ, ADJ
오우 2.1 마하즈 고정 절환 주파수
오우 ±2% 출력전압 허용오차
150' Ｃ 결합 온도 범위에 대한 오우 -40' Ｃ
(전형적인) 오우 1.7 uA 중단 경향
무부하에 있는 오우 24 uA 입력 공급전류 (전형적인)
오우 아니오 외부 부분 회송 분할기는 5 Ｖ를 요구했습니다 또는
3.3 Ｖ는 출력했습니다
필터와 지연과 오우 출력된 리셋
개선된 것을 위한 오우 자동 조명 부하 모드
효율
오우 사용자가 선택 가능한 강제적 PWM 방식 (FPWM)
오우 짜맞춘 루프 보상, 연시동, 경향
상한, 온도 셧다운, UVLO와 외부
주파수 동기
오우 열띠게 강화한 16개 리드 패키지 :
5 밀리미터 Ｘ 4.4 밀리미터 Ｘ 1 밀리미터
LM53603AQPWPRQ1의 제품 속성
|
타입
|
기술
|
|---|---|
|
범주
|
집적 회로 (ICs)
전원관리 (PMIC)
전압 조절기 - DC DC 교환 조절기
|
|
엠에프르
|
TI
|
|
시리즈
|
자동차, AEC-Q100
|
|
제품 상태
|
활동가
|
|
기능
|
감소
|
|
출력 구조
|
긍정
|
|
토폴로지
|
달러
|
|
출력형
|
조정할 수 있습니다
|
|
출력의 수
|
1
|
|
전압 - 입력 (민)
|
3.9V
|
|
전압 - 입력 (맥스)
|
36V
|
|
전압 - 출력 (Min/Fixed)
|
3.3V
|
|
전압 - 출력 (맥스)
|
6V
|
|
경향 - 출력
|
3A
|
|
주파수 - 스위칭
|
2.1MHz
|
|
동기 정류기
|
예
|
|
작동 온도
|
-40' Ｃ ~ 125' Ｃ (TJ)
|
|
증가하는 타입
|
표면 부착
|
|
패키지 / 건
|
16 TSSOP (0.173 ", 4.40 밀리미터 폭) 노출된 패드
|
|
공급자 소자 패키지
|
16-HTSSOP
|
|
베이스 상품 다수
|
LM53603
|
LM53603AQPWPRQ1의 애플리케이션
오우 산업 권력 공급
오우 원거리 통신 시스템
오우 서브-AM 밴드 자동차
오우 범용 넓은 VIN 규정
오우 고효율 포인트-오브-로드 규제
| 특성 | 기술 |
|---|---|
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 3 (168 시간) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
