상세 정보 |
|||
| 입력: | LVCMOS, 클러킹합니다 | 출력: | CML, HCSL, LVCMOS, LVDS, LVPECL |
|---|---|---|---|
| 회로의 수: | 2 | 비율 - 입력 :출력: | 2:8 |
| 주파수 - 맥스: | 800MHz | 전압 - 공급: | 1.71V ~ 3.465V |
| 하이 라이트: | 800MHz LMK05318RGZT,800MHz 직접 회로 칩,LMK05318RGZT 직접 회로 칩 |
||
제품 설명

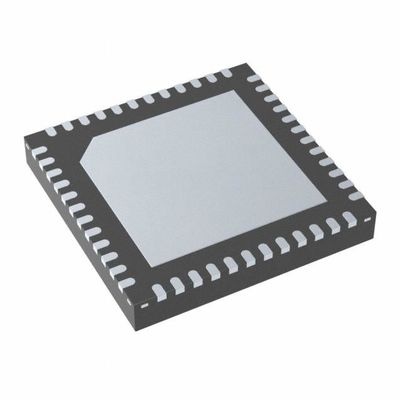

LMK05318RGZT IC 800MHz 2 48-VFQFN 노출형 패드 ULTRA LOW JITTER SNGL
LMK05318RGZT의 특징
DPLL(Digital Phase-Locked Loop) 1개 포함:
– 무중단 스위칭: ±50ps 위상 과도
– Fastlock이 있는 프로그래밍 가능한 루프 대역폭
– 표준 준수 동기화 및
저비용 TCXO/OCXO를 사용한 홀드오버
• 2개의 APLL(아날로그 위상 고정 루프)
업계 최고의 지터 성능:
– 312.5MHz에서 50fs RMS 지터(APLL1)
– 155.52MHz에서 125fs RMS 지터(APLL2)
• 2개의 기준 클록 입력
– 우선 순위 기반 입력 선택
– 참조 손실 시 디지털 홀드오버
• 프로그래밍 가능한 드라이버가 있는 8개의 클록 출력
– 최대 6개의 서로 다른 출력 주파수
– AC-LVDS, AC-CML, AC-LVPECL, HCSL 및
– 무중단 스위칭: ±50ps 위상 과도
– Fastlock이 있는 프로그래밍 가능한 루프 대역폭
– 표준 준수 동기화 및
저비용 TCXO/OCXO를 사용한 홀드오버
• 2개의 APLL(아날로그 위상 고정 루프)
업계 최고의 지터 성능:
– 312.5MHz에서 50fs RMS 지터(APLL1)
– 155.52MHz에서 125fs RMS 지터(APLL2)
• 2개의 기준 클록 입력
– 우선 순위 기반 입력 선택
– 참조 손실 시 디지털 홀드오버
• 프로그래밍 가능한 드라이버가 있는 8개의 클록 출력
– 최대 6개의 서로 다른 출력 주파수
– AC-LVDS, AC-CML, AC-LVPECL, HCSL 및
제품 속성LMK05318RGZT의
|
유형
|
설명
|
|---|---|
|
범주
|
집적 회로(IC)
클록/타이밍
클록 생성기, PLL, 주파수 합성기
|
|
제조업체
|
텍사스 인스트루먼트
|
|
시리즈
|
-
|
|
제품 상태
|
활동적인
|
|
유형
|
-
|
|
PLL
|
예 바이패스 포함
|
|
입력
|
시계, LVCMOS
|
|
산출
|
CML, HCSL, LVCMOS, LVDS, LVPECL
|
|
회로 수
|
2
|
|
비율 - 입력:출력
|
2:8
|
|
미분 - 입력:출력
|
예/예
|
|
빈도 - 최대
|
800MHz
|
|
분배기/승수
|
예/예
|
|
전압 - 공급
|
1.71V ~ 3.465V
|
|
작동 온도
|
-40°C ~ 85°C
|
|
장착 유형
|
표면 실장
|
|
패키지/케이스
|
48-VFQFN 노출형 패드
|
|
공급자 장치 패키지
|
48-VQFN(7x7)
|
|
기본 제품 번호
|
LMK05318
|
애플리케이션LMK05318RGZT의
• SyncE(G.8262), SONET/SDH(Stratum 3/3E,
G.813, GR-1244, GR-253), IEEE 1588 PTP 슬레이브
클록 또는 광 전송 네트워크(G.709)
• 400G 라인 카드, 이더넷용 패브릭 카드
스위치 및 라우터
• 무선 기지국(BTS), 무선 백홀
• 테스트 및 측정, 의료 영상
• 지터 청소, 원더 감쇠 및
56G/112G PAM-4용 기준 클록 생성
PHY, ASIC, FPGA, SoC 및 프로세서
