상세 정보 |
|||
| 경향 - 출력 (맥스): | 500mA | 전압 - 입력 (민): | 4V |
|---|---|---|---|
| 전압 - 입력 (맥스): | 36V | 작동 온도: | -40' Ｃ ~ 125' Ｃ |
| 사이즈 / 차원: | 0.15 Ｌ Ｘ 0.12 Ｗ Ｘ 0.06 " Ｈ (3.8mm Ｘ 3.0 밀리미터 Ｘ 1.6 밀리미터) | 공급자 소자 패키지: | 10-uSIP (3.8x3) |
| 하이 라이트: | 36V LMZM23600V3SILR,4V LMZM23600V3SILR,3.3V 500mA 모듈 DC dc 컨버터 |
||
제품 설명

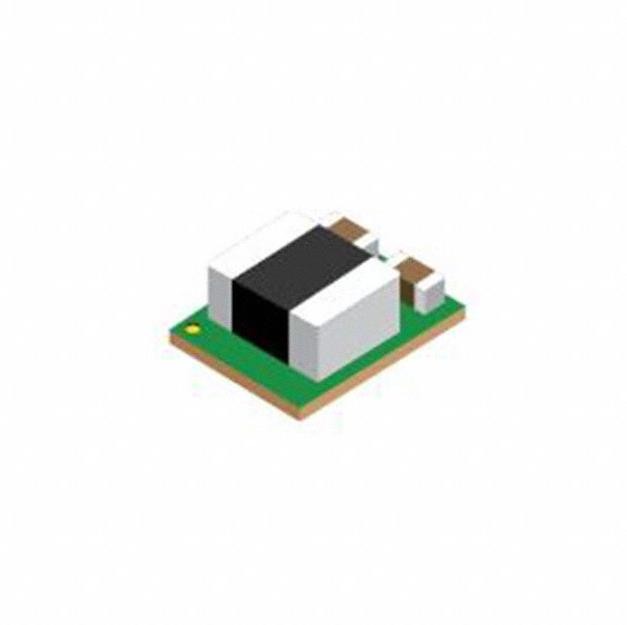

LMZM23600V3SILR 모듈 DC dc 컨버터 1 출력 3.3V 500mA 4V - 36V 입력
LMZM23600V3SILR의 특징
4-V 내지 36-V 넓은 가동 입력신호 전압
조정할 수 있는 오우 1.2-V 내지 15-V와 고쳐진 3.3-V 또는 5-V
출력 전압 선택
오우 0.5-A 출력 전류
단지 오우는 입력했고 출력 커패시터가 5-V를 위해 필요했습니다
그리고 3.3-V 출력설계
오우 27-mm2
단일면 설계와 솔루션 사이즈
무부하에 있는 오우 28-uA 공급전류
오우 2-uA 중단 경향
오우 전력 상태 양호 기
오우 외부 주파수 동기
오우 모드 선택 핀
- 일정 주파 수를 위한 포스드 PWM 방식
작동
- 저 부하에 있는 고효율을 위한 자동차 PFM 모드
오우 내장 제어 루프 보상, 연 선도,
전류 한계와 UVLO
오우 축소형 3.8 밀리미터 × 3 밀리미터 × 1.6 밀리미터 패키지
오우는 LMZM23600을 사용하여 주문 설계를 만듭니다
WEBENCH® 전원 디자이너와 함께
|
타입
|
기술
|
|---|---|
|
범주
|
전원 공급기 - 보드 마운트
DC dc 컨버터
|
|
엠에프르
|
Ｔ 기구
|
|
시리즈
|
-
|
|
제품 상태
|
활동가
|
|
타입
|
비고립형 PoL 모듈
|
|
출력의 수
|
1
|
|
전압 - 입력 (민)
|
4V
|
|
전압 - 입력 (맥스)
|
36V
|
|
전압 - 출력 1
|
3.3V
|
|
전압 - 출력 2
|
-
|
|
전압 - 출력 3
|
-
|
|
전압 - 출력 4
|
-
|
|
경향 - 출력 (맥스)
|
500mA
|
|
애플리케이션
|
(상업적인) ITE
|
|
특징
|
OCP, SCP, UVLO
|
|
작동 온도
|
-40' Ｃ ~ 125' Ｃ
|
|
효율
|
87%
|
|
증가하는 타입
|
표면 부착
|
|
패키지 / 건
|
10-LDFN 노출된 패드, 모듈
|
|
사이즈 / 차원
|
0.15 Ｌ Ｘ 0.12 Ｗ Ｘ 0.06 " Ｈ (3.8mm Ｘ 3.0 밀리미터 Ｘ 1.6 밀리미터)
|
|
공급자 소자 패키지
|
10-uSIP (3.8x3)
|
|
제어기능
|
-
|
|
베이스 상품 다수
|
LMZM23600
|
LMZM23600V3SILR의 애플리케이션
오우 센서 송신기
오우 테스트와 측정
오우 격자 하부 구조
오우 공간 한정된 적용
LMZM23600V3SILR에 대한 개관
LMZM23600은 4-V 내지 36-V 와이드 인풋 전압 범위, 낮은 정지 전류, 고성능 DC / DC입니다
모듈은 공간 구속형 산업 적용의 특히 설계를 했습니다. 기기는 A에 이용할 수 있습니다
고정된 5-V와 3.3-V 출력 옵션과 더불어, 1.2-V 내지 15-V 출력범위와 조정할 수 있는 출력 전압 선택.
이 전력 모듈에서 이용된 높은 수준의 통합과 혁신적 실장 기술은 가능합니다
단지 27에서 단지 입력 커패시터만과 출력 커패시터로 5-V 또는 3.3-V 0.5-A DC / dc 컨버터를 설계합니다
이용 가능한 보드 공간의 mm2.
