상세 정보 |
|||
| 출력의 수: | 18 | 전압 - 입력 (민): | 2.7V |
|---|---|---|---|
| 전압 - 입력 (맥스): | 5.5V | 작동 온도: | -40' Ｃ ~ 85' Ｃ |
| 경향 - 출력 / 채널: | 50mA | 공급자 소자 패키지: | 40-vqfn (5x5) |
| 하이 라이트: | 40VQFN 집적 회로 칩,50mA 집적 회로 칩,LP5860RKPR는 구동기 집적회로를 이끌었습니다 |
||
제품 설명

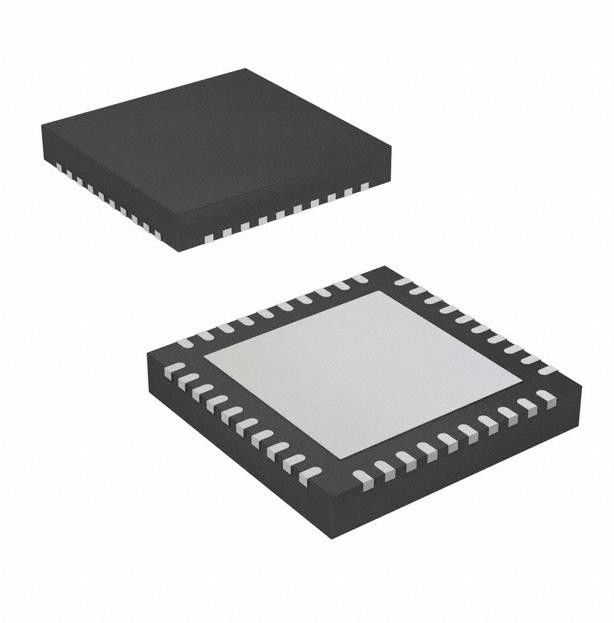

LP5860RKPR는 구동기 집적회로 18 출력 선형 정전류 아날로그 50mA 40-vqfn에게 (5x5)를 보내게 했습니다
LP5860RKPR의 특징
발광 2 극 소자 행열 토폴로지 :
- 11개의 스캔 스위치와 18개의 끊임없이 계속되는 전류 싱크
198 LED 도트를 위해
- 1 내지 11 스캔 스위치를 위해 쉽게 잘 믿습니다
오우 작동 전압 범위 :
- VCC / VLED 범위 : 2.7 5.5 Ｖ에 대한 Ｖ
- 1.8 Ｖ와 3.3 Ｖ와 5 Ｖ로 적합한 논리 핀
고 정밀도와 오우 18 정전류 싱크 :
- 전류 싱크 당 0.1mA-50 마 때 VCC ≥ 3.3
Ｖ
- 장치-대-장치 에러 : ±3% 때 채널
current = 50 마
- 채널 대 채널 에러 : ±3% 때 채널
current = 50 마
- 균형적 일시적인 전력을 위한 위상 편위
오우 극히 낮은 전력 소비 :
- 셧다운 모드 : ICC ≤ 1 uA 때 EN = 로우
- 대기 모드 : ICC ≤ 10 uA 때 EN = 높은 것
그리고 CHIP_EN = 0 (보유된 자료)
- 작동 모드 : ICC = 4.3 마 (typ.) 때 채널
current = 5 마
|
타입
|
기술
|
|---|---|
|
범주
|
집적 회로 (ICs)
전원관리 (PMIC)
LED 드라이버
|
|
엠에프르
|
Ｔ 기구
|
|
시리즈
|
-
|
|
제품 상태
|
활동가
|
|
타입
|
선형
|
|
토폴로지
|
정전류
|
|
내부 스위치
|
예
|
|
출력의 수
|
18
|
|
전압 - 공급 (민)
|
2.7V
|
|
전압 - 공급 (맥스)
|
5.5V
|
|
전압 - 출력
|
-
|
|
경향 - 출력 / 채널
|
50mA
|
|
주파수
|
32MHz
|
|
조광
|
아날로그, PWM
|
|
애플리케이션
|
범용
|
|
작동 온도
|
-40' Ｃ ~ 85' Ｃ (TA)
|
|
증가하는 타입
|
표면 부착
|
|
패키지 / 건
|
40-VFQFN 노출된 패드
|
|
공급자 소자 패키지
|
40-vqfn (5x5)
|
|
베이스 상품 다수
|
LP5860
|
| 특성 | 기술 |
|---|---|
| 로에스 상태 | 해당 사항 없어요 |
| 습도 감지 수준 (MSL) | 2 (1년) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
LP5860RKPR의 애플리케이션
오우 LED 애니메이션과 다음을 위한 지시
- 키보드와 마우스와 게임 부속물
- 성인과 스마트 가전제품
- 현명한 스피커, 연결논리곱 무선 스피커
- 오디오 믹서와 DJ 장비와 방송
- 엑세스 장치와 스위치와 서버
광학 모듈을 위한 오우 정전류 싱크
LP5860RKPR에 대한 개관
LP5860은 11 × 18 발광 2 극 소자 행열 드라이버입니다. 장치는 11 스위칭 FET을 18 정전류와 통합합니다
싱크. 한개 LP5860 장치는 타임-멀티플렉스링 매트릭스를 이용하여 최고 198까지 LED 도트 또는 66 RGB 화소를 운전할 수 있습니다
계획.
LP5860은 양쪽 아날로그 디밍과 PWM 디밍 방법을 지원합니다. 아날로그 디밍, 전류 이득에 대해
각각 각각의 LED의 점은 8비트 도트 정정을 통하여 256 단계로 조절될 수 있습니다. PWM 조광을 위해,
각각 LED를 위한 쉽게 잘 믿는, > 20-KHz PWM 발생부가 점을 찍은 통합된 8비트 또는 16개 비트는 생생한 매끄럽 가능하게 합니다
가청 잡음 없는 애니메이션 효과. 각각 LED는 더를 달성하기 위해 또한 8비트 그룹 PWM 안으로 매핑될 수 있습니다
최소 데이터 교통과 그룹 제어.
LP5860 장치는 가득 찬 주소 지정 가능형 SRAM을 구현합니다. 기기는 전체 SRAM 데이터 리프레쉬를 지원합니다
그리고 데이터 과다 접속을 최소화하기 위한 요구가 있는 즉시 부분적 SRAM 데이터 갱신. LP5860은 가상을 구현합니다
양쪽 상향 아랫쪽 고스팅을 제거하기 위한 상쇄회로. LP5860은 또한 저휘도를 사용합니다
고밀도 발광다이오드 픽셀을 지원하기 위한 보상 기술. 둘다 1-MHz (최대) I2C와 12-MHz
(최대) SPI 인터페이스는 LP5860에 이용할 수 있습니다.
