상세 정보 |
|||
| 이득 대역폭 제품: | 50mV | 경향 - 입력 바이어스: | 0.3 pA |
|---|---|---|---|
| 전압 - 입력옵셋: | 40 uV | 경향 - 공급: | 815uA (x2 채널) |
| 경향 - 출력 / 채널: | 30 마 | 전압 - 공급 전폭 (민): | 2.2 Ｖ |
제품 설명

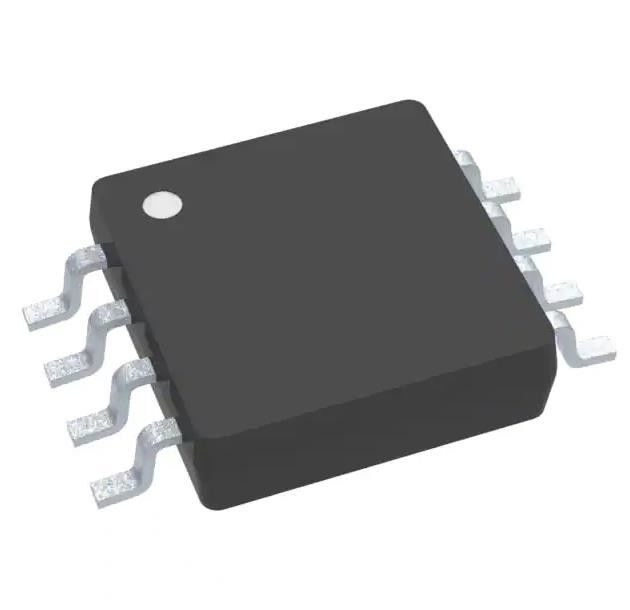

TLV2376IDGKR 씨모스 증폭기 2 회로 차이, 레일 투 레일 8-vssop
TLV2376IDGKR의 특징
오우 저소음 : 1 킬로 헤르츠에 있는 8 nV/√Hz
10-HZ 소음에 대한 오우 0.1-HZ : 1.6 μVPP
오우 정지 전류 : (전형적인) 815 μA
(전형적인) 오우 저오프셋 전압 :
- 단일과 이원적 버전 : 40 μV
- 쿼드 버전 : 50 μV
오우 이득 대역폭 제품 : 5.5 마하즈
오우 레일 투 레일 입출력
오우 단일 공급 작동
오우 공급 전압 : 2.2 5.5 Ｖ에 대한 Ｖ
오우 산업표준 패키지 :
- SOT-23, SOIC, VSSOP, TSSOP
|
제품 상태
|
활동가
|
|
증폭기용
|
CMOS
|
|
회로의 수
|
2
|
|
출력형
|
차별적, 레일 투 레일
|
|
슬루율
|
2V/us
|
|
이득 대역폭 제품
|
5.5 마하즈
|
|
경향 - 입력 바이어스
|
0.3 pA
|
|
전압 - 입력옵셋
|
40 uV
|
|
경향 - 공급
|
815uA (x2 채널)
|
|
경향 - 출력 / 채널
|
30 마
|
|
전압 - 공급 전폭 (민)
|
2.2 Ｖ
|
|
전압 - 공급 전폭 (맥스)
|
5.5 Ｖ
|
|
작동 온도
|
-40' Ｃ ~ 125' Ｃ
|
|
증가하는 타입
|
표면 부착
|
|
패키지 / 건
|
8 TSSOP, 8 MSOP (0.118 ", 3.00 밀리미터 폭)
|
|
공급자 소자 패키지
|
8-VSSOP
|
|
베이스 상품 다수
|
TLV2376
|
환경적이 & 수출 분류
| 특성 | 기술 |
|---|---|
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 2 (1년) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
TLV2376IDGKR의 애플리케이션
오우 의료용 계측
오우 ADC 버퍼
오우 휴대용 테스트 장비
오우 액티브 필터링
오우 센서 검사
TLV2376IDGKR에 대한 기술
둘다 우수한 dc 정확성과 ac 공연을 제공하면서, TLVx376 가족은 Ｅ -트리티엠과 저잡음 작동중인 증폭기의 새로운 세대를 대표합니다. 레일토 철도 입출력, 저오프셋 (125 μV, 최대), 저소음 (8 nV/√Hz), 1.2 마 (최대)의 정지 전류와 2 V/μs의 빠른 슬루율과 5.5-MHz 대역폭은 다양한 정확성과 휴대용 애플리케이션을 위해 기기의 이 가정을 매우 매력적이게 합니다. 게다가 가정을 규정 없이 배터리로부터 직접적으로 운영하는 앱에 이상적이게 하면서, 이러한 장치는 우수한 PSRR와 합리적으로 넓은 공급 범위를 가집니다. TLV376 (단 하나의 버전)은 SOT-23-5와 SOIC-8 패키지에 이용할 수 있습니다. (이원적인) TLV2376은 VSSOP-8과 SOIC-8 패키지로 제공됩니다. (쿼드) TLV4376은 TSSOP-14 패키지로 제공됩니다. 모든 버전은 -40' Ｃ부터 +125' Ｃ까지 작동을 위해 상세화됩니다.
