상세 정보 |
|||
| 슬루율: | 1.5V/us | 경향 - 입력 바이어스: | 2.5 pA |
|---|---|---|---|
| 전압 - 입력옵셋: | 250 uV | 경향 - 공급: | 600µA |
| 경향 - 출력 / 채널: | 35 마 | 전압 - 공급 전폭 (민): | 2.7 Ｖ |
| 작동 온도: | -40' Ｃ ~ 125' Ｃ | ||
제품 설명

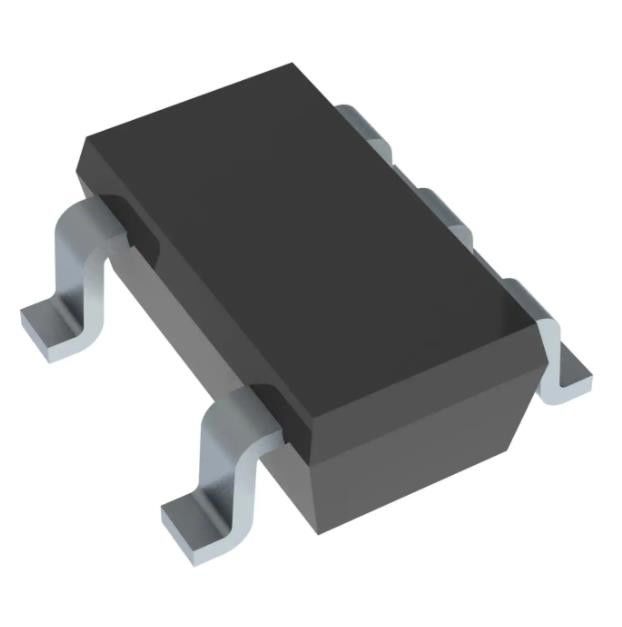

TLV2471QDBVRQ1 회로 레일 투 레일 SOT-23-5 SC-74A, SOT-753
특징
FET 입력 : 나비 = 50 pA 최대 FET 입력 : 나비 = 50 pA 최대 자동차 애플리케이션에 적합하게 됩니다
? ESD 보호는 2000 Ｖ를 초과합니다마다
MIL-STD-883, 방법 3015 ; 200 Ｖ를 초과합니다
기계모델을 (C = 200 pF, R = 0)를 이용하기
? CMOS 레일 투 레일 입출력
? 입력 바이어스 전류... 2.5 pA
? 낮은 공급 경향 . . . 600 uA/Channel
? 이득 밴드폭 산물 . . . 2.8 마하즈
? 높은 출력 드라이브 용량
- 180 mV에 있는 ±10 마
- 500 mV에 있는 ±35 마
? 입력 오프셋 전압 . . . 250 uV (typ)
? 공급 전압 범위 . . . 2.7 6 Ｖ에 대한 Ｖ
|
타입
|
기술
|
|---|---|
|
범주
|
집적 회로 (ICs)
선형
증폭기
계측기, 연산 증폭기, 버퍼 Amps
|
|
엠에프르
|
TI
|
|
시리즈
|
자동차, AEC-Q100
|
|
증폭기용
|
범용
|
|
회로의 수
|
1
|
|
출력형
|
레일 투 레일
|
|
슬루율
|
1.5V/us
|
|
이득 대역폭 제품
|
2.8 마하즈
|
|
경향 - 입력 바이어스
|
2.5 pA
|
|
전압 - 입력옵셋
|
250 uV
|
|
경향 - 공급
|
600uA
|
|
경향 - 출력 / 채널
|
35 마
|
|
전압 - 공급 전폭 (민)
|
2.7 Ｖ
|
|
전압 - 공급 전폭 (맥스)
|
6 Ｖ
|
|
작동 온도
|
-40' Ｃ ~ 125' Ｃ
|
|
증가하는 타입
|
표면 부착
|
|
패키지 / 건
|
SC-74A, SOT-753
|
|
공급자 소자 패키지
|
SOT-23-5
|
|
베이스 상품 다수
|
TLV2471
|
기술
TLV247x는 공급전류 대 ac 공연을 위해 새로운 성능 포인트를 확립하는 CMOS 레일 투 레일 입출력 작동중인 증폭기의 가족입니다. 이득 밴드폭 산물의 2.8 마하즈를 제공하는 동안 이러한 기기는 600 uA/channel을 단지 소비합니다. 상승된 ac 성능과 함께, 오래된 마이크로파워 작동중인 증폭기의 대부분의 결점을 해결하면서, 증폭기는 높은 출력 드라이브 용량을 제공합니다. 10-mA 로드를 운전하는 동안 TLV247x는 각각 서플라이 레일의 180 mV 이내에 휙 닫힐 수 있습니다. 논-RRO 애플리케이션을 위해, TLV247x는 철도에서 떨어져 500 mV에 있는 ±35 마를 공급할 수 있습니다. 입력과 출력은 둘 다 저전압 응용에서 상승된 동적 범위를 위한 레일 투 레일을 흔듭니다. 이 성능은 TLV247x 가족을 센서 인터페이스와 가지고 다닐 수 있는 의학 장비와 다른 데이터 획득 회로에 이상적이게 합니다. 가정은 완전히 자동차 온도 범위 (125' Ｃ에 대한 -40' Ｃ)을 가로질러 3 Ｖ와 5 Ｖ에 상세화됩니다.
| 특성 | 기술 |
|---|---|
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | (제한 없는) 1 |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
