상세 정보 |
|||
| 회로의 수: | 4 | 정착 시간: | 18us |
|---|---|---|---|
| 전압 - 공급, 디지털: | 2.7V ~ 3.3V, 5V | 출력형: | 전압 - 버퍼링됩니다 |
| 작동 온도: | -40' Ｃ ~ 85' Ｃ | 공급자 소자 패키지: | 16-soic |
제품 설명

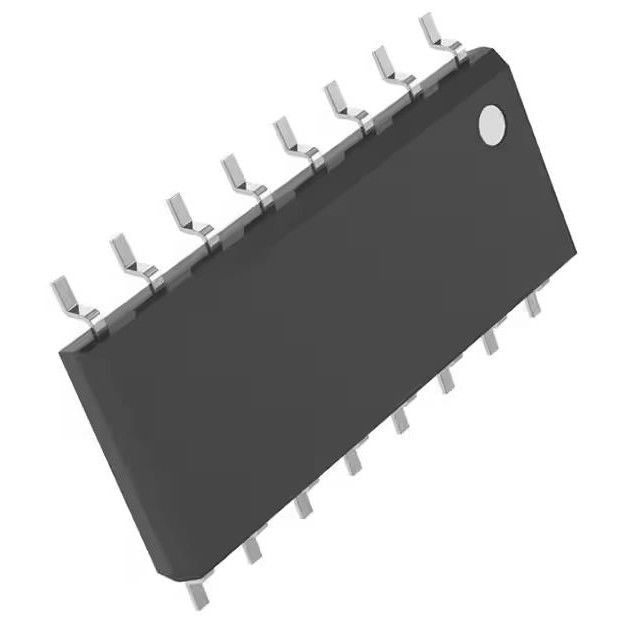

TLV5604ID 집적 회로 칩 10 비트 D/A 변환기 4 16-soic
TLV5604ID의 특징
네개 10-비트 D/A변환 장치
프로그램 가능한 정착 시간
3 우리 또는 9 우리의 Typ
TMS320, (Q)SPI, and Microwire
적합한 직렬 인터페이스
내부 파워온 리세트
저 전력 소모 :
5.5 슬로우 모드 - 5-V 공급인 mW
3.3 슬로우 모드 - 3-V 공급인 mW
기준 입력 버퍼
전압 출력범위...2× 참조
TLV5604ID의 제품 속성
|
타입
|
기술
|
|---|---|
|
범주
|
|
|
엠에프르
|
Ｔ I
|
|
시리즈
|
-
|
| 패키지 | 튜브 |
|
제품 상태
|
활동가
|
|
프로그램 가능한 디지키
|
검증되지 않습니다
|
|
비트의 숫자
|
10
|
|
D/A변환 장치의 수
|
4
|
|
정착 시간
|
18us
|
|
출력형
|
전압 - 버퍼링됩니다
|
|
차동 출력
|
부정
|
|
데이터 인터페이스
|
SPI
|
|
참고 유형
|
외부
|
|
전압 - 공급, 아날로그
|
2.7V ~ 3.3V, 5V
|
|
전압 - 공급, 디지털
|
2.7V ~ 3.3V, 5V
|
|
INL / DNL (LSB)
|
±1 (맥스), ±0.1
|
|
구조
|
문자열 DAC
|
|
작동 온도
|
-40' Ｃ ~ 85' Ｃ
|
|
패키지 / 건
|
16 SOIC (0.154 ", 3.90 밀리미터 폭)
|
|
공급자 소자 패키지
|
16-soic
|
|
증가하는 타입
|
표면 부착
|
|
베이스 상품 다수
|
TLV5604ID에 대한 기술
TLV5604는 4배로 된 10 비트 전압 출력입니다
탄력적인 것과 디지털 대 아날로그 변환기 (DAC)
4번 와이어 직렬 접속. 4번 와이어 직렬 접속
TMS320, SPI, QSPI와의 글루리스 인터페이스를 허락합니다,
그리고 마이크로와이어 직렬 포트. TLV5604는 있습니다
포함된 16비트 일련의 워드로 프로그램을 만들었습니다
DAC 연설, 개별적 DAC 제어로 구성된 말의 . 그리고
10 비트 DAC은 평가합니다.
환경적이 & TLV5604ID의 수출 분류
| 특성 | 기술 |
|---|---|
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | (제한 없는) 1 |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
이 제품에 대한 자세한 내용을 알고 싶습니다
