상세 정보 |
|||
| 부품 번호: | DAC7568ICPW | 비트의 숫자: | 12 |
|---|---|---|---|
| D/A변환 장치의 수: | 8 | 정착 시간: | 10us |
| 전압 - 공급, Vr에 있는 아날로그, Ｆ: | 2.7V ~ 5.5V | INL / DNL (LSB): | ±0.3, ±0.05 |
제품 설명

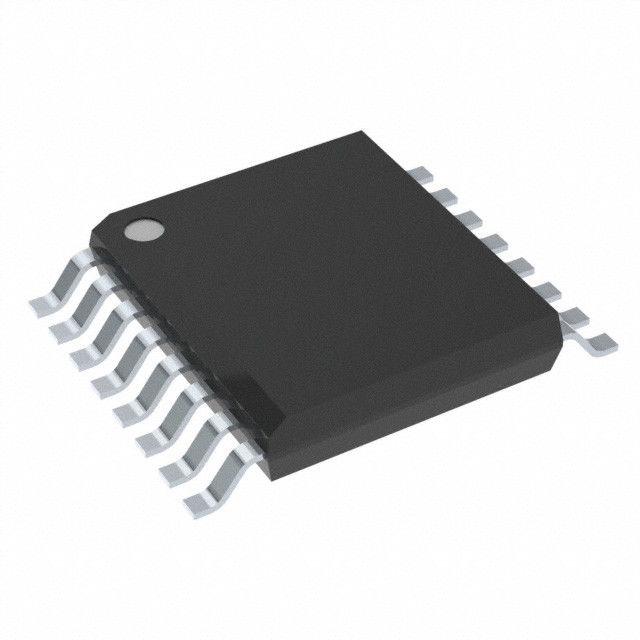

DAC7568ICPW 집적 회로 칩 12 디지털 비트 컨버터 8 16-tssop
작동 온도 : +150qC에게 -50qC
저장 온도 : +150qC에게 -50qC
최대 열 저항 ; 15qC/W 결합이 이릅니다
DAC7568ICPW의 특징
상대적 정확도 :
- DAC7568 (12-비트) : 0.3 LSB INL
- DAC8168 (14-비트) : 1 LSB INL
- DAC8568 (16-비트) : 4 LSB INL
오우 결함 에너지 : 0.1nV Ｓ
오우 내부 기준 :
- (채무 불이행에 의해 무력하게 된) 2.5V 기준 전압
- 0.004% 초기 정확도 (typ)
- 2ppm/' Ｃ 온도 드리프트 (typ)
- 5ppm/' Ｃ 온도 드리프트 (최대)
- 20mA 싱크 / 소스 기능
오우 전원 연결 0으로 재설정 스케일 또는 미드스케일
오우 극히 낮은 전력 운영 : 5V에 있는 1.25mA를 포함하여
내부 기준 경향
오우 넓은 전원 공급장치 범위 : +2.7V 내지 +5.5V
오우 단조 과도한 전체 온도 범위
슈미트-트리태그드와의 오우 저전력 직렬 인터페이스
입력 : 최고 50MHz
레일 투 레일과 오우 온칩 출력 버퍼 증폭기
작동
오우 온도 범위 : +125' Ｃ에 대한 -40' Ｃ
DAC7568ICPW의 제품 속성
|
제품 상태
|
DAC7568ICPW
|
|
프로그램 가능한 디지키
|
검증되지 않습니다
|
|
비트의 숫자
|
12
|
|
D/A변환 장치의 수
|
8
|
|
정착 시간
|
10us
|
|
출력형
|
전압 - 버퍼링됩니다
|
|
차동 출력
|
부정
|
|
데이터 인터페이스
|
SPI, DSP
|
|
참고 유형
|
외부적이고 내부입니다
|
|
전압 - 공급, 아날로그
|
2.7V ~ 5.5V
|
|
전압 - 공급, 디지털
|
2.7V ~ 5.5V
|
|
INL / DNL (LSB)
|
±0.3, ±0.05
|
|
구조
|
문자열 DAC
|
|
작동 온도
|
-40' Ｃ ~ 125' Ｃ
|
|
패키지 / 건
|
16 TSSOP (0.173 ", 4.40 밀리미터 폭)
|
|
공급자 소자 패키지
|
16-TSSOP
|
|
증가하는 타입
|
표면 부착
|
|
베이스 상품 다수
|
DAC7568
|
range (−10 ̊
환경적이 & 수출 분류
개선된 정확도로). LM35 시리즈는 팩을 이용 가능합니다-
| 특성 | 기술 |
|---|---|
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 2 (1년) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
DAC7568ICPW의 애플리케이션
오우 휴대형 계측기
오우 폐-루프 서보-제어 / 프로세스 컨트롤
오우 데이터 수집 시스템
오우 프로그램 가능한 희석, 디지털 게인 . 그리고
오프셋 조정
오우 프로그램 가능한 전압 전류 원
