상세 정보 |
|||
| 부품 번호: | DAC7715UB | 전압 - DC 반대 (Vr) (맥스): | 150mA |
|---|---|---|---|
| 전압 - 조건에 있는 포워드 (Vf) (맥스): | 10 마에 있는 1 Ｖ | 경향 - Vr에 있는 역누출: | 2.5 70 Ｖ에 있는 uA |
| 역회복 시간 (트르): | 4 나노 초 | ||
제품 설명

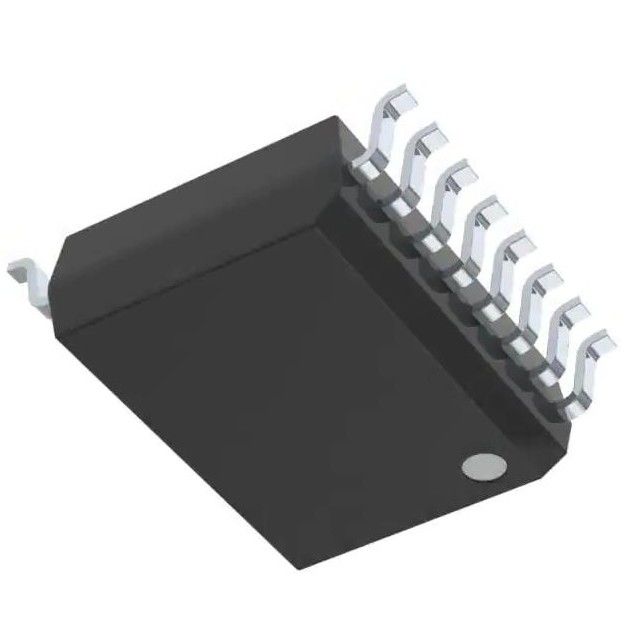

DAC7715UB 집적 회로 칩 12비트 디지털-아날로그 변환기 4 16-SOIC
쿼드, 직렬 입력, 12비트, 전압 출력 디지털-아날로그 변환기
특징DAC7715UB
● 저전력: 250mW(최대)
● 유니폴라 또는 바이폴라 작동
● 정착 시간: 10µs ~ 0.012%
● 12비트 선형성 및 단조성:
–40°C ~ +85°C
● 이중 버퍼 데이터 입력
● 소형 SO-16 패키지
DAC7715UB 설명
DAC7715는 쿼드, 직렬 입력, 12비트, 전압
출력 DAC(디지털-아날로그 변환기)
12비트 모노토닉 성능 보장
–40°C ~ +85°C 온도 범위.비동기식
리셋은 모든 레지스터를 중간 스케일(800H) 또는
제로 스케일(000H), RESETSEL 핀을 통해 선택 가능.
개별 DAC 입력은 이중 버퍼링되어 있습니다.
모든 DAC 출력을 동시에 업데이트할 수 있습니다.
이 장치는 단일 +15V 공급 장치에서 전원을 공급받을 수 있습니다.
또는 이중 +15V 및 –15V 공급 장치에서.
DAC7715를 이상적으로 만드는 저전력 및 소형 크기
자동 테스트 장비, DAC-per-pin 프로그래머, 데이터 수집 시스템 및 폐쇄 루프 서보 제어용.이 장치는 SO-16 패키지로 제공됩니다.
-40°C ~ +85°C 온도 범위에서 보장됩니다.
DAC7715UB의 사양
|
제품
|
DAC7715UB
|
|
프로그래밍 가능한 Digi-Key
|
확인되지 않음
|
|
비트 수
|
12
|
|
D/A 컨버터 수
|
4
|
|
정착 시간
|
10µs
|
|
출력 유형
|
전압 - 버퍼링됨
|
|
차동 출력
|
아니요
|
|
데이터 인터페이스
|
SPI
|
|
참조 유형
|
외부
|
|
전압 - 공급, 아날로그
|
±14.25V ~ 15.75V
|
|
전압 - 공급, 디지털
|
14.25V ~ 15.75V
|
|
INL/DNL(LSB)
|
±1(최대), ±1(최대)
|
|
건축학
|
R-2R
|
|
작동 온도
|
-40°C ~ 85°C
|
|
패키지/케이스
|
16-SOIC(0.295", 폭 7.50mm)
|
|
공급자 장치 패키지
|
16-SOIC
|
|
장착 유형
|
표면 실장
|
|
기본 제품 번호
|
DAC7715
|
범위(−10̊
환경 및 수출 분류
향상된 정확도로).LM35 시리즈는 패키지로 제공됩니다.
| 기인하다 | 설명 |
|---|---|
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 1(무제한) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8541.10.0070 |
의 응용DAC7715UB
● 프로세스 제어
● ATE PIN 전자
● 폐쇄 루프 서보 제어
● 모터 제어
● 데이터 수집 시스템
● DAC-PER-PIN 프로그래머
