상세 정보 |
|||
| 부품 번호: | DAC7715UB / 1K | 정착 시간: | 10us |
|---|---|---|---|
| 전압 - 공급, 아날로그: | ±14.25V ~ 15.75V | 전압 - 공급, 디지털: | 14.25V ~ 15.75V |
| 작동 온도: | -40' Ｃ ~ 85' Ｃ | 공급자 소자 패키지: | 16-soic |
제품 설명

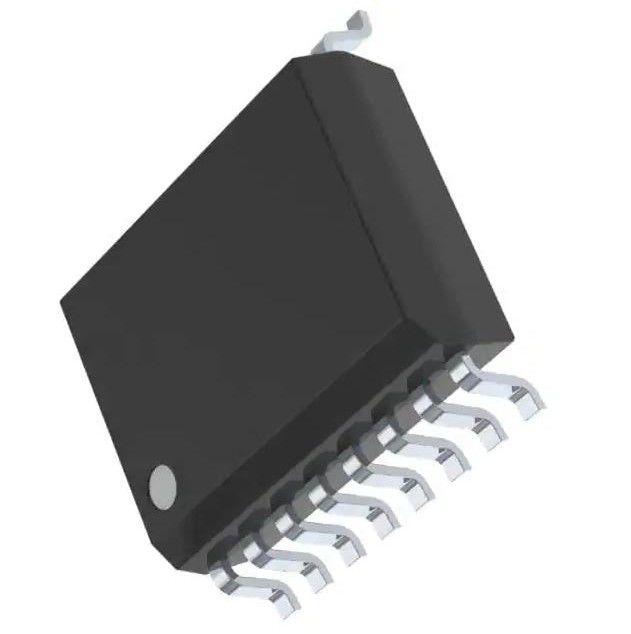

DAC7715UB / IK 집적 회로 칩 SPI 12 디지털 비트 아나로그 변환기 4
쿼드, 시리얼 입력, 12-비트, 전압 출력 디지털 대 아날로그 변환기
DAC7715UB / 1K의 특징
● 저 소비 전력 : 250mW (최대)
● 정착 시간 : 10us 내지 0.012%
● 12-비트 선형성과 단조성 : +85' Ｃ에 대한 -40' Ｃ
● 작은 SO-16 패키지
DAC7715UB / 1K에 대한 기술
DAC7715는 쿼드 시리얼 입력, 12개 비트, 전압입니다
출력 디지털 대 아날로그 변환기 (DAC)와 함께
더 에 보증된 12 비트 단조 성능
+85' Ｃ 온도 범위에 대한 -40' Ｃ. 비동시적인 것
리셋은 각각 중간 눈금 (800H)에 모든 등록을 깨끗이 합니다 또는
RESETSEL 핀을 통해 선택 가능한 제로 스케일 (000H).
DAC7715UB / 1K의 상술
|
제품
|
DAC7715UB / 1K
|
|
프로그램 가능한 디지키
|
검증되지 않습니다
|
|
비트의 숫자
|
12
|
|
D/A변환 장치의 수
|
4
|
|
정착 시간
|
10us
|
|
출력형
|
전압 - 버퍼링됩니다
|
|
차동 출력
|
부정
|
|
데이터 인터페이스
|
SPI
|
|
참고 유형
|
외부
|
|
전압 - 공급, 아날로그
|
±14.25V ~ 15.75V
|
|
전압 - 공급, 디지털
|
14.25V ~ 15.75V
|
|
INL / DNL (LSB)
|
±1 (맥스), ±1 (맥스)
|
|
구조
|
R-2R
|
|
작동 온도
|
-40' Ｃ ~ 85' Ｃ
|
|
패키지 / 건
|
16 SOIC (0.295 ", 7.50 밀리미터 폭)
|
|
공급자 소자 패키지
|
16-soic
|
|
증가하는 타입
|
표면 부착
|
|
베이스 상품 다수
|
DAC7715
|
range (−10 ̊
환경적이 & 수출 분류
개선된 정확도로). LM35 시리즈 이세일러블 팩-
| 특성 | 기술 |
|---|---|
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | (제한 없는) 1 |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.10.0070 |
DAC7715UB / 1K의 애플리케이션
● 프로세스 컨트롤
●는 핀 전자공학을 먹었습니다
● 모터 콘트롤
● DAC-PER-PIN 프로그래머들
다른 정보
| 장치 | 패키지 형태 | 패키지 그림 | 핀 | SPQ | 길이(MM) | 폭 (밀리미터) | 높이 (밀리미터) |
| DAC7715U/1K | SOIC | DW | 16 | 1000 | 350.0 | 350.0 | 43.0 |
| DAC7715UB/1K | SOIC | DW | 16 | 1000 | 350.0 | 350.0 | 43.0 |
