상세 정보 |
|||
| 부품 번호: | ISO7762FQDBQRQ1 | 입력 - 옆 1/Side 2: | 4/2 |
|---|---|---|---|
| 전압 - 차단: | 3000Vrms | 상승 / 강하 시간 (Typ): | 1.1 나노 초, 1.4 나노 초 |
| 전압 - 공급: | 2.25V ~ 5.5V | 작동 온도: | -40' Ｃ ~ 125' Ｃ |
제품 설명

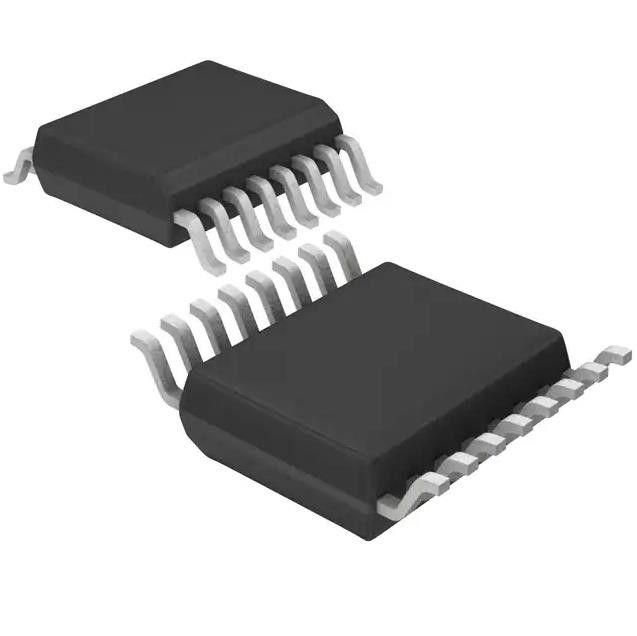

ISO7762FQDBQRQ1 3000Vrms 6 채널 100Mbps 85kV/us CMTI 16-ssop
깡통 디지털 절연체 3000Vrms 6 채널 100Mbps 85kV/us CMTI 16 SSOP (0.154 ", 3.90 밀리미터 폭)
ISO7762FQDBQRQ1의 특징
자동차 애플리케이션에 적합하게 됩니다
오우 AEC-Q100은 다음과 같은 결과로 자격을 주었습니다 :
- 장치 온도 1등급 : +125' Ｃ에 대한 -40' Ｃ
대기 온도 범위
- 장치 HBM ESD 분류 레벨 3A
- 장치 CDM ESD 분류 레벨 C6
세이프티-캡러블 기능적인 오우
- 기능 안전을 도울 수 있는 문서화
시스템 디자인 : ISO7760-Q1, ISO7761-Q1,
ISO7762-Q1, ISO7763-Q1
오우 100 MBP 자료 비율
오우 강건한 분리 장벽 :
- >100-Year 계획된 수명
- 최고 5000까지 VRMS 차단 평가
- 최고 12.8까지 kV 서지 능력
- ±100 kV/μs 전형적 CMTI
오우 넓은 공급 범위 : 5.5 Ｖ에 대한 2.25 Ｖ
오우 2.25-V 내지 5.5-V 레벨 변환
오우 채무 불이행 출력 하이 (ISO776x)와 로우 (ISO776xF)
선택
오우 저 전력 소모, 전형적 1.4 마마다
1 MBP에 채널이 생기세요
오우 낮은 전달 지연 : 5 Ｖ에 전형적인 11 나노 초
ISO7762FQDBQRQ1에 대한 기술
ISO776x-Q1 장치는 고성능입니다,
5000 VRMS (DW와 6채널 디지털 절연체
패키지)과 3000 VRMS (DBQ 패키지) 차단
UL 1577 당 평가. 장치의 이 가족은 또한 있습니다
VDE, CSA, TUV와 CQC에 따라 증명됩니다.
ISO7762FQDBQRQ1의 상술
|
제품
|
ISO7762FQDBQRQ1
|
|
기술
|
정전 결합
|
|
타입
|
깡통
|
|
고립된 전력
|
부정
|
|
채널 수
|
6
|
|
입력 - 옆 1/Side 2
|
4/2
|
|
채널형
|
단일 방향입니다
|
|
전압 - 차단
|
3000Vrms
|
|
(민) 공통 모드 트랜지엔트 면역
|
85kV/us
|
|
자료 비율
|
100Mbps
|
|
전달 지연 트플에 / 티피하들 (맥스)
|
16 나노 초, 16 나노 초
|
|
펄스 폭 왜곡 (맥스)
|
4.9 나노 초
|
|
상승 / 강하 시간 (Typ)
|
1.1 나노 초, 1.4 나노 초
|
|
전압 - 공급
|
2.25V ~ 5.5V
|
|
작동 온도
|
-40' Ｃ ~ 125' Ｃ
|
|
증가하는 타입
|
표면 부착
|
|
패키지 / 건
|
16 SSOP (0.154 ", 3.90 밀리미터 폭)
|
|
공급자 소자 패키지
|
16-SSOP
|
|
베이스 상품 다수
|
ISO7762
|
range (−10 ̊
환경적이 & 수출 분류
개선된 정확도로). LM35 시리즈는 팩을 이용 가능합니다-
| 특성 | 기술 |
|---|---|
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 2 (1년) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
ISO7762FQDBQRQ1의 애플리케이션
하이브리드, 전기이고 동력 전달계 (EV/HEV)
- 배터리 종합 관리시스템 (BMS)
- 탑재 충전기
- 견인 인버터
- DC / dc 컨버터
- 기동 장치 / 생성기
