상세 정보 |
|||
| 부품 번호: | LM7322QMAX/NOPB | 슬루율: | 18V/us |
|---|---|---|---|
| 이득 대역폭 제품: | 20 마하즈 | 경향 - 입력 바이어스: | 1.1 uA |
| 전압 - 입력옵셋: | 700 uV | 경향 - 공급: | 2.5mA (x2 채널) |
| 경향 - 출력 / 채널: | 100 마 | 전압 - 공급 전폭 (민): | 2.5 Ｖ |
제품 설명

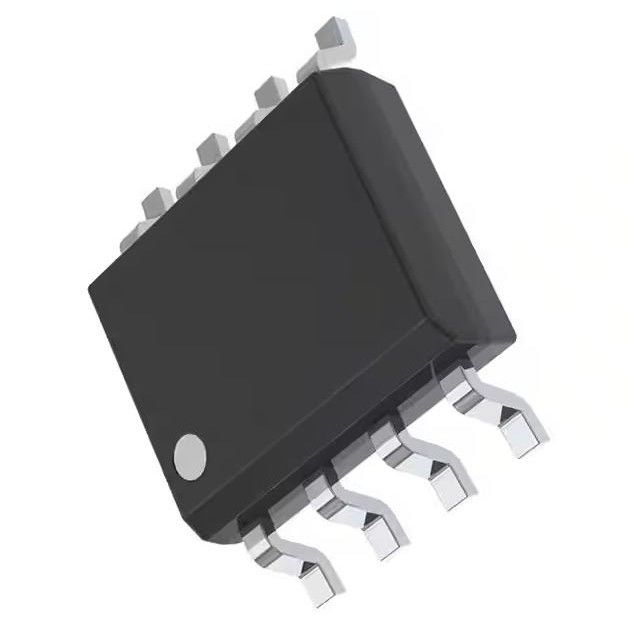

LM7322QMAX / NOPB 집적 회로 칩 2 회로 레일 투 레일 8-soic
다용도의 증폭기 2 회로 레일 투 레일 8-soic
LM7322QMAX/NOPB의 특징
· (Vs=±15, TA=25C, 표준치 지 않는다면
특정합니다.)
32 Ｖ 출력 전류 +65 mA/-100 마 이득 대역폭 제품 20 마하즈 슬루율 18 V/us에 대한 넓은 공급 전압 범위 2.5 Ｖ
제한 없는 용량성 부하 허용한도
철도을 넘어 입력 공통 모드 전압 0.3-V는 전압 소음 15 nV/√Hz 입력 전류 잡음 1.3 pA/Hz 공급전류 / 채널 1.1 마 왜곡 THD+Noise-86 dB 온도 Range-40' Ｃ를 125' Ｃ에 입력합니다
2.7V,±5V ±15V에 있는 시험된 at-40' C,25' Ｃ와 125' Ｃ.
· LM732xx는 있는 자동차 그레이드 제품입니다
AEC-Q100 1등급은 자격을 주었습니다.
LM7322QMAX/NOPB의 상술
|
제품
|
LM7322QMAX/NOPB
|
|
증폭기용
|
범용
|
|
회로의 수
|
2
|
|
출력형
|
레일 투 레일
|
|
슬루율
|
18V/us
|
|
이득 대역폭 제품
|
20 마하즈
|
|
경향 - 입력 바이어스
|
1.1 uA
|
|
전압 - 입력옵셋
|
700 uV
|
|
경향 - 공급
|
2.5mA (x2 채널)
|
|
경향 - 출력 / 채널
|
100 마
|
|
전압 - 공급 전폭 (민)
|
2.5 Ｖ
|
|
전압 - 공급 전폭 (맥스)
|
32 Ｖ
|
|
작동 온도
|
-40' Ｃ ~ 125' Ｃ
|
|
증가하는 타입
|
표면 부착
|
|
패키지 / 건
|
8 SOIC (0.154 ", 3.90 밀리미터 폭)
|
|
공급자 소자 패키지
|
8-soic
|
|
베이스 상품 다수
|
LM7322
|
range (−10 ̊
환경적이 & 수출 분류
아프크로-
| 특성 | 기술 |
|---|---|
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | (제한 없는) 1 |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
LM7322QMAX/NOPB의 애플리케이션
· 구동 MOSFET과 파워 트랜지스터
· 정전 용량형 근접 센서
· 구동 아날로그 옵토커플러
· 고전위측 감지
· 아래 땅 전류 감지
· 광다이오드 바이어싱
피볼스의 · 구동 버랙터 다이오드
· 넓은 전압 범위 전원 공급기
· 자동차
· 인터내셔널 파워 공급
