상세 정보 |
|||
| 부품 번호: | LM43600AQPWPRQ1 | 전압 - 입력 (민): | 3.5v |
|---|---|---|---|
| 전압 - 입력 (맥스): | 36V | 전압 - 출력 (맥스): | 28V |
| 공급자 소자 패키지: | 28-wqfn (5x5) | 경향 - 출력: | 500mA |
제품 설명

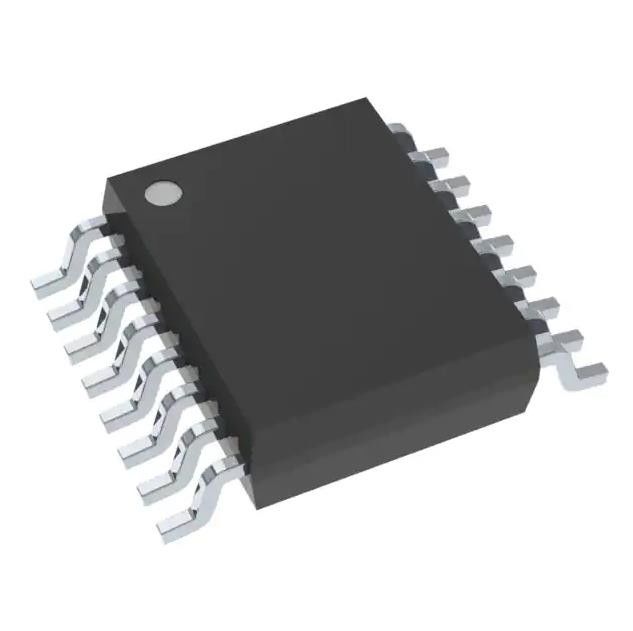

LM43600AQPWPRQ1 집적 회로 칩 1V 1 출력 500mA 16-PowerTSSOP
달러 교환 조절기 IC 긍정적이 조정할 수 있는 1V 1 출력 500mA 16-PowerTSSOP (0.173 ", 4.40 밀리미터 폭)
LM43600AQPWPRQ1의 특징
자동차 애플리케이션에 적합하게 됩니다
다음과 같은 결과에 의해서 한정된 오우 AEC-Q100 :
- 장치 온도 1등급 : 그렇게 하기 위한 -40' Ｃ
+125' Ｃ 동작 대기온도
규정에서 오우 33-uA 정지 전류
저 부하 (DCM과 PFM)에 있는 오우 고효율
EN55022/CISPR 22 EMI 표준에 시험된 오우
오우 통합된 동기 정류
오우 조정가능한 주파수 범위 : 2.2 마하즈에 대한 200 킬로 헤르츠
(500 킬로 헤르츠 채무 불이행)
외부 시계에 대한 오우 주파수 동기
오우 내부 보상
세라믹의 거의 모든 조합과 오우 스테이블,
폴리머와 탄탈과 알루미늄 축전기
오우 전력 상태 양호 기
미리 바이어싱시킨 로드로의 오우 연 선도
오우 내부 연 선도 : 4.1 부인
오우 신장가능 연시동은 외부 캐패시터에 의해 시간을 맞춥니다
오우 출력 전압 추적 능력
오우 정밀은 프로그램 시스템 UVLO에 가능하게 합니다
히컵 드와 오우 출력 단락 보호
오우 과온 온도 셧다운 보호
오우 프로그램 가능한 라인 UVLO와 OVP
LM43600AQPWPRQ1의 상술
|
제품
|
LM43600AQPWPRQ1
|
|
기능
|
감소
|
|
출력 구조
|
긍정
|
|
토폴로지
|
달러
|
|
출력형
|
조정할 수 있습니다
|
|
출력의 수
|
1
|
|
전압 - 입력 (민)
|
3.5V
|
|
전압 - 입력 (맥스)
|
36V
|
|
전압 - 출력 (Min/Fixed)
|
1V
|
|
전압 - 출력 (맥스)
|
28V
|
|
경향 - 출력
|
500mA
|
|
주파수 - 스위칭
|
200kHz ~ 2.2MHz
|
|
동기 정류기
|
예
|
|
작동 온도
|
-40' Ｃ ~ 125' Ｃ (TJ)
|
|
증가하는 타입
|
표면 부착
|
|
패키지 / 건
|
16-PowerTSSOP (0.173 ", 4.40 밀리미터 폭)
|
|
공급자 소자 패키지
|
16-HTSSOP
|
|
베이스 상품 다수
|
LM43600
|
range (−10 ̊
환경적이 & 수출 분류
아프크로-
| 특성 | 기술 |
|---|---|
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 3 (168 시간) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
LM43600AQPWPRQ1의 애플리케이션
서브-AM 밴드 자동차
오우 원거리 통신 시스템
오우 범용 넓은 VIN 규정
오우 고효율 포인트-오브-로드 규제
