상세 정보 |
|||
| 부품 번호: | LM53602AQPWPRQ1 | 전압 - 입력 (민): | 3.9V |
|---|---|---|---|
| 전압 - 입력 (맥스): | 36V | 공급자 소자 패키지: | 16-HTSSOP |
| 전압 - 출력 (맥스): | 3.3V | 작동 온도: | -40' Ｃ ~ 125' Ｃ (TJ) |
| 경향 - 출력: | 2A | 주파수 - 스위칭: | 2.1MHz |
제품 설명

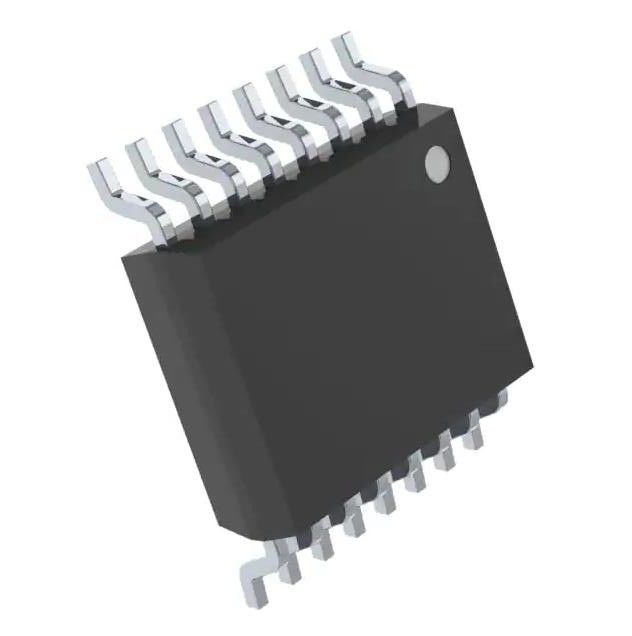

LM53602AQPWPRQ1 집적 회로 칩 3.3V 1 출력 2A 16-전원 TSSOP 3.9V
달러 교환 조절기 IC 긍정적이 조정할 수 있는 3.3V 1 출력 2A 16-PowerTSSOP (0.173 ", 4.40 밀리미터 폭)
LM53602AQPWPRQ1의 특징
오우 3 또는 최대 당 2가 경향을 로딩합니다
3.5 Ｖ부터 36 Ｖ까지 오우 입력전압 범위 :
42 Ｖ에 대한 과도 현상
오우 출력 전압 선택 : 5 Ｖ, 3.3 Ｖ, ADJ
오우 2.1 마하즈 고정 절환 주파수
오우 ±2% 출력전압 허용오차
150' Ｃ 결합 온도 범위에 대한 오우 -40' Ｃ
(전형적인) 오우 1.7 uA 중단 경향
무부하에 있는 오우 24 uA 입력 공급전류 (전형적인)
오우 아니오 외부 부분 회송 분할기는 5 Ｖ를 요구했습니다 또는
3.3 Ｖ는 출력했습니다
필터와 지연과 오우 출력된 리셋
개선된 것을 위한 오우 자동 조명 부하 모드
효율
오우 사용자가 선택 가능한 강제적 PWM 방식 (FPWM)
오우 짜맞춘 루프 보상, 연시동, 경향
상한, 온도 셧다운, UVLO와 외부
주파수 동기
오우 열띠게 강화한 16개 리드 패키지 :
5 밀리미터 Ｘ 4.4 밀리미터 Ｘ 1 밀리미터
LM53602AQPWPRQ1의 상술
|
제품
|
LM53602AQPWPRQ1
|
|
기능
|
감소
|
|
출력 구조
|
긍정
|
|
토폴로지
|
달러
|
|
출력형
|
조정할 수 있습니다
|
|
출력의 수
|
1
|
|
전압 - 입력 (민)
|
3.9V
|
|
전압 - 입력 (맥스)
|
36V
|
|
전압 - 출력 (Min/Fixed)
|
3.3V
|
|
전압 - 출력 (맥스)
|
6V
|
|
경향 - 출력
|
2A
|
|
주파수 - 스위칭
|
2.1MHz
|
|
동기 정류기
|
예
|
|
작동 온도
|
-40' Ｃ ~ 125' Ｃ (TJ)
|
|
증가하는 타입
|
표면 부착
|
|
패키지 / 건
|
16-PowerTSSOP (0.173 ", 4.40 밀리미터 폭)
|
|
공급자 소자 패키지
|
16-HTSSOP
|
|
베이스 상품 다수
|
LM53602
|
range (−10 ̊
환경적이 & 수출 분류
아프크로-
| 특성 | 기술 |
|---|---|
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 3 (168 시간) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
LM53602AQPWPRQ1의 애플리케이션
오우 네비게이션 / GPS
오우 계기판
오우 ADAS, 인포테인먼트, HUD
