상세 정보 |
|||
| 부품 번호: | MAX942EUA+T | 전압 - 공급, 단일 / 듀얼: | 2.7V ~ 5.5V |
|---|---|---|---|
| 전압 - 입력옵셋 (맥스): | 5.5V에 있는 3mV | 경향 - 입력 바이어스 (맥스): | 5.5V에 있는 0.15uA |
| 경향 - 출력 (Typ): | 600µA | CMRR, PSRR(일반): | 81.94dB 동상 전압 제거비, 81.94dB PSRR |
| 전달 지연 (맥스): | 80 나노 초 | 공급자 소자 패키지: | 8-uMAX/uSOP |
제품 설명

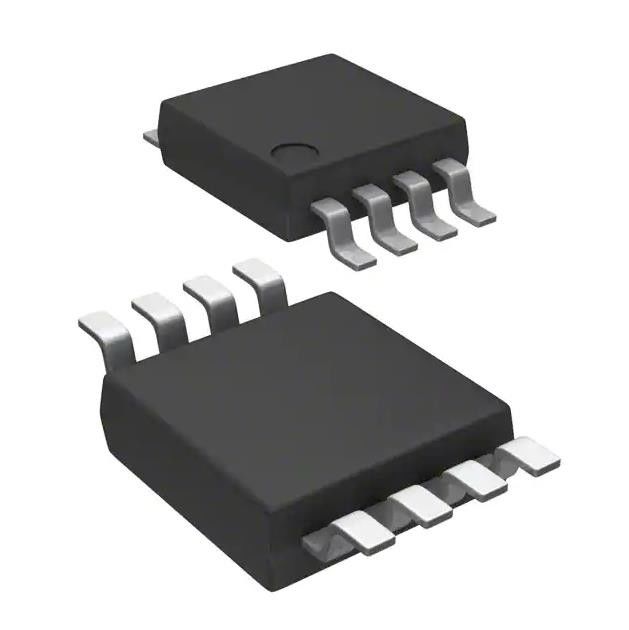

MAX942EUA + Ｔ 집적 회로 칩 TTL 8-uMAX/uSOP 600uA -40' Ｃ ~ 85' Ｃ
비교기 범용 CMOS, 푸쉬풀 방식, TTL 8-uMAX/uSOP
MAX941/MAX942/MAX944는 a로부터 동력을 공급받은 시스템에 대해 최적화된 한 개의 / 듀얼 / 쿼드 고속 비교기입니다
3V 또는 5V 공급. 이러한 장치는 낮은 고속도를 결합시킵니다
전원과 레일 투 레일 입력. 전달 지연은 80 나노 초입니다,
공급전류는 비교기 당 350μA 일 뿐인 동안.
MAX942EUA+T의 특징
μMAX 패키지에 이용할 수 있는 ●
3V와 5V 애플리케이션에 대해 최적화된 ●
(작동은 2.7V로 하락합니다)
● 빨리, 80 나노 초 전달 지연 (5mV는 혹사합니다)
● 레일 투 레일 입력 전압은 이릅니다
비교기 당 ● 낮은 350μA 공급전류
● 로우, 1mV 오프셋 전압
깨끗한 스위칭을 위한 ● 내부 히스테리시스
● 생산은 전원 레일 중 200mV를 흔듭니다
● CMOS / ttl-호환 출력
● 출력 래치 (단지 MAX941)
● 셧다운 기능 (단지 MAX941)
MAX942EUA+T의 상술
|
엠에프르
|
아날로그 디바이스주 Inc./Maxim은 통합되었습니다
|
|
시리즈
|
-
|
|
제품
|
MAX942EUA+T
|
|
타입
|
범용
|
|
요소 수
|
2
|
|
출력형
|
CMOS, 푸시 풀, TTL
|
|
전압 - 공급, 단일 / 듀얼 (±)
|
2.7V ~ 5.5V
|
|
전압 - 입력옵셋 (맥스)
|
5.5V에 있는 3mV
|
|
경향 - 입력 바이어스 (맥스)
|
5.5V에 있는 0.15uA
|
|
경향 - 출력 (Typ)
|
-
|
|
경향 - 정지하 (맥스)
|
600uA
|
|
동상 전압 제거비, PSRR (Typ)
|
81.94dB 동상 전압 제거비, 81.94dB PSRR
|
|
전달 지연 (맥스)
|
80 나노 초
|
|
이력현상
|
-
|
|
작동 온도
|
-40' Ｃ ~ 85' Ｃ
|
|
패키지 / 건
|
8 TSSOP, 8 MSOP (0.118 ", 3.00 밀리미터 폭)
|
|
증가하는 타입
|
표면 부착
|
|
공급자 소자 패키지
|
8-uMAX/uSOP
|
|
베이스 상품 다수
|
MAX942
|
range (−10 ̊
환경적이 & 수출 분류아프크로-
| 특성 | 기술 |
|---|---|
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | (제한 없는) 1 |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
MAX942EUA+T의 애플리케이션
● 3V/5V 시스템
● 배터리 전력 공급 시스템
● 한계 검출기 / 판별기
● 라인 리시버들
● 제로 크로싱 검파
● 표본화 회로
