상세 정보 |
|||
| 부품 번호: | MC74LCX541DWG | 요소 수: | 1 |
|---|---|---|---|
| 원소 당 비트의 숫자: | 8 | 출력형: | 3-상태 |
| 전압 - 공급: | 2V ~ 3.6V | 작동 온도: | -40' Ｃ ~ 85' Ｃ (TA) |
| 공급자 소자 패키지: | 20-soic | 경향 - 낮은 출력 하이: | 24mA |
제품 설명

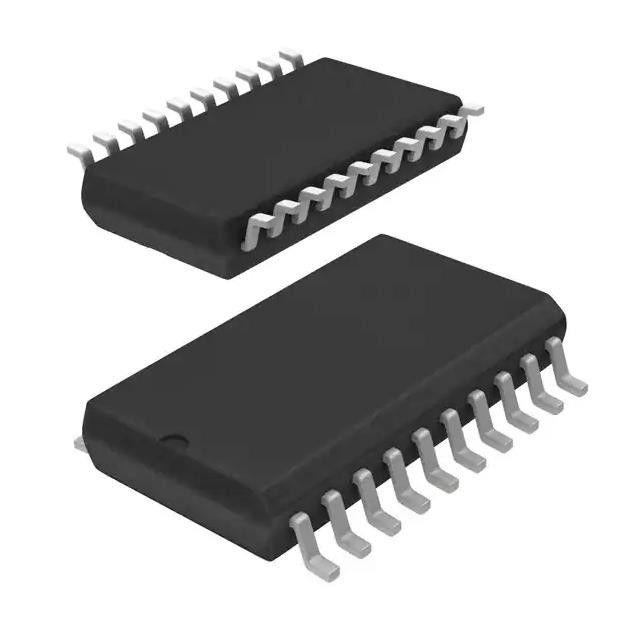

요소 3-주 출력 20-soic 당 MC74LCX541DWG 집적 회로 칩 8비트
요소 3-주 출력 20-soic마다 1 요소 8비트를 반전시키지 않은 버퍼
8진법을 반전시키지 않으면서, MC74LCX541은 고성능입니다
2.3부터 3.6번 Ｖ 공급까지 버퍼 작동. 이 장치는 안에 비슷합니다
통과액을 제공하는 동안, MC74LCX244에 작용하세요
구조. 고 임피던스 TTL 호환 가능은 의미 심장하게 입력합니다
TTL 호환 가능이 출력하는 동안 드라이버를 입력하기 위해 현재 로딩을 감소시키세요
개선된 전환 소음 성능을 제공하세요.
MC74LCX541DWG의 특징
오우는 2.3 내지 3.6 Ｖ VCC 작동의 설계를 했습니다
오우 5 Ｖ 관대하 - 5가지 Ｖ TTL 논리와 인터페이스 능력
오우 지원 생생한 삽입과 철수
VCC = 0 Ｖ 오우 IOFF 상술 개런티고 임피던스
오우 LVTTL 적합합니다
오우 LVCMOS 적합합니다
오우 24 마 평형출력 싱크와 소스 기능
모든 3 논리 상태 (10 A)에서 오우 영 근처에 정전기 공급전류
본질적으로 시스템 전원 요구를 감소시킵니다
오우 래치업 성능은 500 마를 초과합니다
오우 ESD 성능 :
* 신체 Model > 2000 Ｖ
* 기계 Model > 200 Ｖ
자동차와 다른 애플리케이션 요구를 위한 오우 NLV 접두사
유니크 사이트와 제어 변환 요구 ; AEC-Q100
자격 있고 PPAP 유능한
오우 이러한 장치가 Pb-프리, 무독성 / BFR 자유롭고, 로에스입니다
순응합니다
MC74LCX541DWG의 상술
|
엠에프르
|
온새미
|
|
시리즈
|
74LCX
|
|
제품 상태
|
활동가
|
|
논리형
|
반전시키지 않은 버퍼
|
|
요소 수
|
1
|
|
원소 당 비트의 숫자
|
8
|
|
입력 유형
|
-
|
|
출력형
|
3-주
|
|
경향 - 낮은 출력 하이
|
24mA, 24mA
|
|
전압 - 공급
|
2V ~ 3.6V
|
|
작동 온도
|
-40' Ｃ ~ 85' Ｃ (TA)
|
|
증가하는 타입
|
표면 부착
|
|
패키지 / 건
|
20 SOIC (0.295 ", 7.50 밀리미터 폭)
|
|
공급자 소자 패키지
|
20-soic
|
|
베이스 상품 다수
|
74LCX541
|
range (−10 ̊
환경적이 & 수출 분류
아프크로-
| 특성 | 기술 |
|---|---|
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 3 (168 시간) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
MC74LCX541DWG
