상세 정보 |
|||
| 부품 번호: | MCP1407T-E / MF | 전압 - 공급: | 4.5V ~ 18V |
|---|---|---|---|
| 로직 전압 - VIL, VIH: | 0.8V, 2.4V | 전류 - 피크 출력 (원천, 싱크): | 6A, 6A |
| 상승 / 강하 시간 (Typ): | 20 나노 초, 20 나노 초 | 작동 온도: | -40' Ｃ ~ 125' Ｃ |
제품 설명

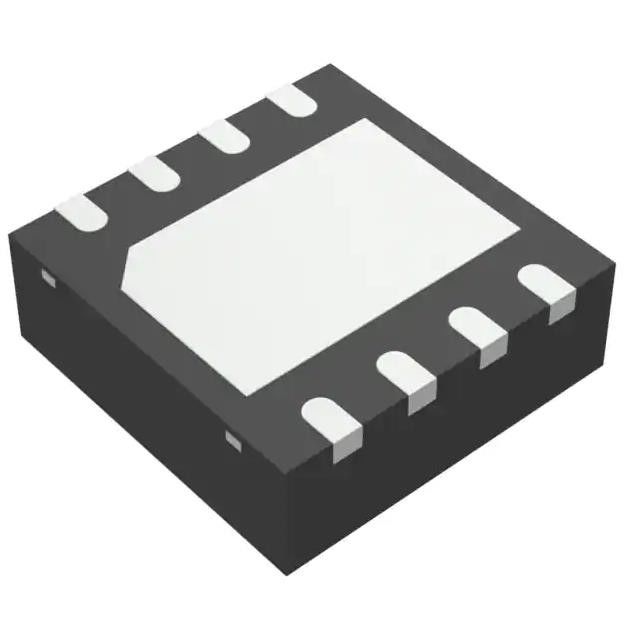

8 DFN-S (6x5)를 반전시키지 않는 MCP1407T-E / MF 로우-측 게이트 드라이버 IC
달러 교환 조절기 IC 긍정적이 조정할 수 있는 1.25V 1 출력 1.2A 8 SOIC (0.154 ", 3.90 밀리미터 폭)
MCP1406/07 장치는 단일 출력을 특징으로 하는 버퍼 / MOSFET 드라이버의 가족입니다
6A 최대 구동 전류 역량, 낮은 슛-스루 전류, 조화된 상승 / 강하 시간과 전달 지연으로
시간. 이러한 장치는 있습니다 핀 호환과 TC4420/TC4429에 대한 개선된 버전이 MOSFET 드라이버입니다.
MCP1407T-E / MF의 특징
오우 높은 피크 출력전류 : (전형적인) 6.0A
오우 로우 슈트 쓰루우 / 교차 전도 경향에
출력단
오우 넓은 입력 공급 전압 동작 범위 :
- 4.5V 내지 18V
오우 높은 용량성 부하 드라이브 능력 :
- 20 나노 초에서 2500 pF
- 40 나노 초에서 6800 pF
오우 짧은 지연 시간 : (전형적인) 40 나노 초
오우는 상승 / 강하 시간과 일치했습니다
오우 낮은 공급 경향 :
- 위스 논리 '1' 입력 - (전형적인) 130 uA
- 위스 논리 '0' 입력 - (전형적인) 35 uA
보호받은 오우 래치-업 : 1.5A 반대에 견딜 것입니다
경향
오우 논리 입력은 네거티브 스윙 최고 5V에 견딜 것입니다
TC4420/TC4429 장치와 오우 핀 호환
오우 공간-절약 8-핀 SOIC, PDIP과
8-핀 6 Ｘ 5 밀리미터 DFN 패키지
MCP1407T-E / MF의 상술
|
엠에프르
|
마이크로칩 테크놀로지
|
|
시리즈
|
-
|
|
제품
|
MCP1407T-E / MF
|
|
주도 구성
|
로우-측
|
|
채널형
|
단일
|
|
운전자들의 번호
|
1
|
|
게이트 타입
|
IGBT, 엔-채널, P-채널 MOSFET
|
|
전압 - 공급
|
4.5V ~ 18V
|
|
로직 전압 - VIL, VIH
|
0.8V, 2.4V
|
|
전류 - 피크 출력 (원천, 싱크)
|
6A, 6A
|
|
입력 유형
|
비반전
|
|
상승 / 강하 시간 (Typ)
|
20 나노 초, 20 나노 초
|
|
작동 온도
|
-40' Ｃ ~ 125' Ｃ
|
|
증가하는 타입
|
표면 부착
|
|
패키지 / 건
|
8-VDFN 노출된 패드
|
|
공급자 소자 패키지
|
8 DFN-S (6x5)
|
|
베이스 상품 다수
|
MCP1407
|
range (−10 ̊
환경적이 & 수출 분류
wh 아프크-
| 특성 | 기술 |
|---|---|
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | (제한 없는) 1 |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
MCP1407T-E / MF의 애플리케이션
오우 스위치 모드 전력 공급기
오우 펄스 변성기 드라이브
오우 라인 드라이버
오우 모터와 전자기 구동
