상세 정보 |
|||
| 부품 번호: | MP4560DQ-LF-Z | 출력의 수: | 1 |
|---|---|---|---|
| 전압 - 입력 (민): | 3.8V | 전압 - 입력 (맥스): | 55V |
| 전압 - 출력 (Min/Fixed): | 52V | ||
제품 설명

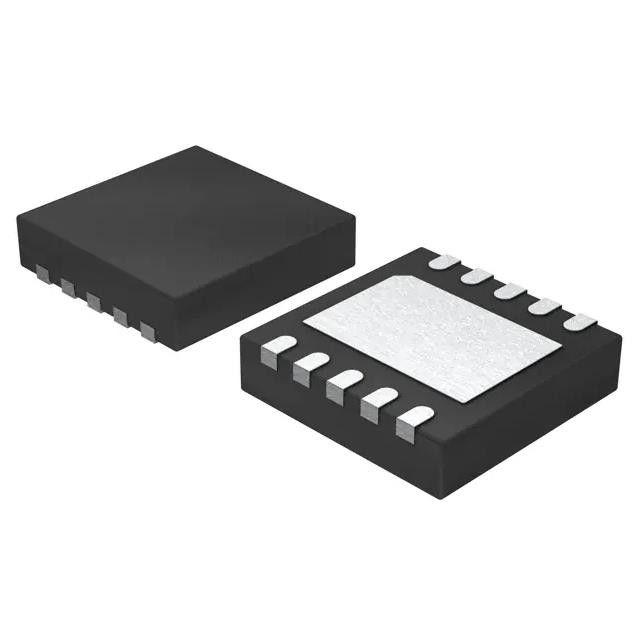

MP4560DQ-LF-Z 집적 회로 칩 0.8V 1 출력 2A 10-vfdfn 3.8V
교환 조절기 IC 긍정적 조정할 수 있는 0.8V 1 출력 2A 10-VFDFN 노출된 패드를 완강하게 저항하세요
MP4560은 통합된 내부 하이 측 고전압 파워 모스펫과 고주파 단계적 감소 스위칭 조절자입니다. 그것은 2A를 제공합니다
고속 루프 응답과 쉬운 보상에 대한 전류 모드 제어와 출력.
MP4560DQ-LF-Z의 특징
넓은 3.8V 내지 55V 가동 입력신호 범위
250mΩ 내부 전원 MOSFET
최고 2MHz까지 프로그램 가능한 스위칭
주파수
140μA 정지 전류
세라믹 콘덴서 스테이블
내부 연시동
최고 95%까지 효율
0.8V부터 52V까지 조정할 수 있는 출력
3x3 10-핀 QFN과 SOIC8에 이용할 수 있습니다
노출된 패드 패키지로
MP4560DQ-LF-Z의 상술
|
엠에프르
|
한덩어리로 되어 있는 파워 시스템 Inc.
|
|
시리즈
|
-
|
|
제품
|
MP4560DQ-LF-Z
|
|
기능
|
감소
|
|
출력 구조
|
긍정
|
|
토폴로지
|
달러
|
|
출력형
|
조정할 수 있습니다
|
|
출력의 수
|
1
|
|
전압 - 입력 (민)
|
3.8V
|
|
전압 - 입력 (맥스)
|
55V
|
|
전압 - 출력 (Min/Fixed)
|
0.8V
|
|
전압 - 출력 (맥스)
|
52V
|
|
경향 - 출력
|
2A
|
|
주파수 - 스위칭
|
최고 2MHz
|
|
동기 정류기
|
부정
|
|
작동 온도
|
-40' Ｃ ~ 125' Ｃ (TJ)
|
|
증가하는 타입
|
표면 부착
|
|
패키지 / 건
|
10-VFDFN 노출된 패드
|
|
공급자 소자 패키지
|
10-qfn (3x3)
|
|
베이스 상품 다수
|
MP4560
|
range (−10 ̊
환경적이 & 수출 분류
wh 아프크-
| 특성 | 기술 |
|---|---|
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | (제한 없는) 1 |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
MP4560DQ-LF-Z의 애플리케이션
고전압 전력 변환
자동차 시스템
공업 동력 체계
분배된 전원 시스템
배터리 가동 시스템
