상세 정보 |
|||
| 부품번호: | ADC122S021CIMM/NOPB | 비트의 숫자: | 12 |
|---|---|---|---|
| 샘플링률 (초당): | 200k | 입력 횟수: | 2 |
| 전압 - 공급, 아날로그: | 2.7V ~ 5.25V | 전압 - 공급, 디지털: | 2.7V ~ 5.25V |
제품 설명

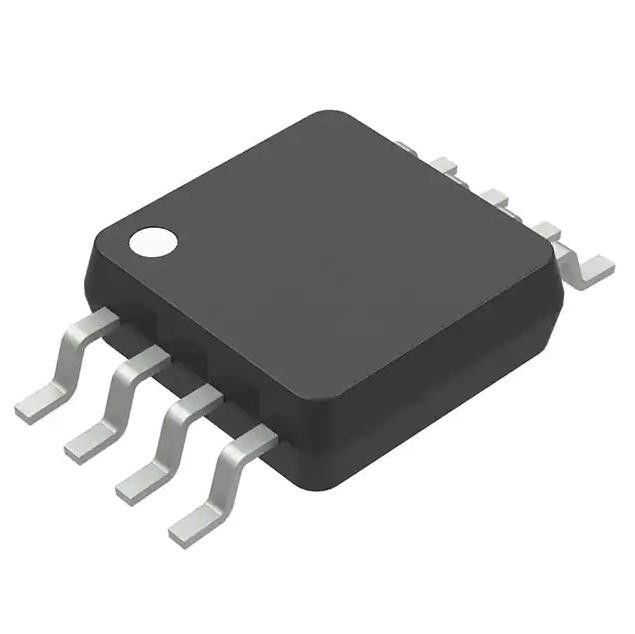

ADC122S021CIMM / NOPB 12 비트 2 입력 1 SAR 8-VSSOP 디지털 컨버터
12비트 아날로그-디지털 변환기 2 입력 1 SAR 8-VSSOP
ADC122S021은 단일 전원으로 작동합니다. • INL ± 0.35 LSB(통상) 범위는 +2.7V ~ +5.25V입니다.+3V 또는 +5V 전원을 사용하는 일반 전력 소비는 각각 2.2mW 및 7.9mW입니다.전원 차단 기능은 +3V 공급 장치를 사용하여 전력 소비를 0.14µW로, +5V 공급 장치를 사용하여 0.32µW로 줄입니다.
ADC122S021CIMM/NOPB의 특징
• 샘플 속도 범위에 대해 지정됩니다.
• 2개의 입력 채널
• 가변 전력 관리
• 2.7V - 5.25V 범위의 단일 전원 공급 장치
• DNL +0.4 / −0.2 LSB(통상)
• INL ± 0.35LSB(통상)
• SNR 72.0dB(일반)
• 소비 전력 2.2mW(일반)
– 5V 공급 7.9mW(통상)
ADC122S021CIMM/NOPB 사양
|
제품
|
ADC122S021CIMM/NOPB
|
| 패키지 | 테이프 및 릴 |
|
비트 수
|
12
|
|
샘플링 속도(초당)
|
20만
|
|
입력 수
|
2
|
|
입력 유형
|
싱글 엔드
|
|
데이터 인터페이스
|
SPI, DSP
|
|
구성
|
MUX-S/H-ADC
|
|
비율 - S/H:ADC
|
1:1
|
|
A/D 컨버터 수
|
1
|
|
건축학
|
SAR
|
|
참조 유형
|
공급
|
|
전압 - 공급, 아날로그
|
2.7V ~ 5.25V
|
|
전압 - 공급, 디지털
|
2.7V ~ 5.25V
|
|
특징
|
-
|
|
작동 온도
|
-40°C ~ 85°C
|
|
패키지/케이스
|
8-TSSOP, 8-MSOP(0.118", 폭 3.00mm)
|
|
공급자 장치 패키지
|
8-VSSOP
|
|
장착 유형
|
표면 실장
|
|
기본 제품 번호
|
ADC122S021
|
ADC122S021CIMM/NOPB의 응용
• 휴대용 시스템
• 원격 데이터 수집
• 계측 및 제어 시스템
