상세 정보 |
|||
| 부품 번호: | BQ24296RGET | 휴대폰의 수: | 1 |
|---|---|---|---|
| 충전 전류 - 최대: | 3A | 배터리 팩 전압: | 4.2V |
| 프볼타게 - 공급 (맥스): | 6.2V | 인터페이스: | I2C |
| 작동 온도: | -40' Ｃ ~ 85' Ｃ (TA) | 패키지 / 건: | 24-VFQFN 노출된 패드 |
| 하이 라이트: | 24VQFN 리튬 배터리 충전기,BQ24296RGET,3A 4.2V 리튬 배터리 충전기 IC |
||
제품 설명

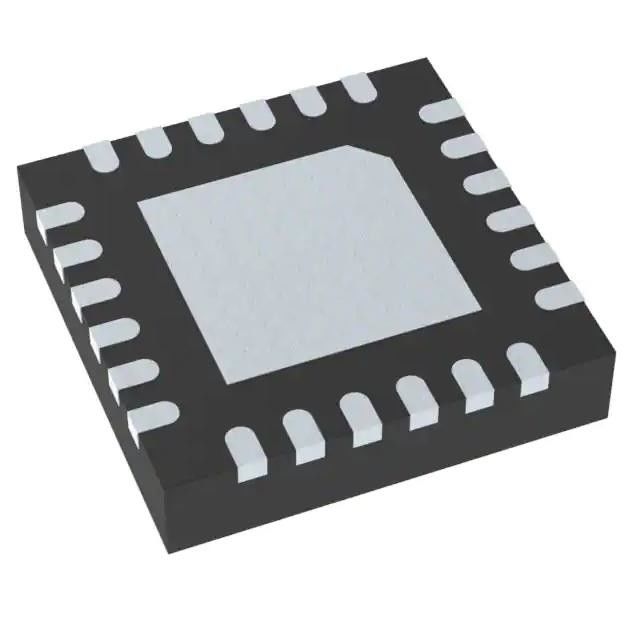

BQ24296RGET SMD LED 칩 배터리 충전기 IC 리튬 이온/고분자 24-VQFN
충전기 IC 리튬 이온/고분자 24-VQFN(4x4) IC BATT CHG LI-ION 1CELL
낮은 임피던스 전원 경로는 스위치 모드 작동 효율성을 최적화하고 배터리 충전 시간을 단축하며
방전 단계에서 배터리 수명을 연장합니다.충전 및 시스템 설정이 있는 I2C 직렬 인터페이스는
장치는 진정으로 유연한 솔루션입니다.
특징BQ24296RGET
• 90% 고효율 스위치 모드 3-A 충전기
• 3.9V ~ 6.2V 단일 입력 USB 규격
• 6.4V 과전압 보호 기능이 있는 충전기
– USB 호스트 또는 충전 포트 D+/D
- USB 배터리 충전기 사양(BC1.2)과 호환되는 감지
– 비표준 2-A/1-A 어댑터 감지 지원(bq24297)
– 입력 전압 및 전류 제한은 USB 2.0 및 USB 3.0을 지원합니다.
– 입력 전류 제한: 100mA, 150mA, 500mA, 900mA, 1A, 1.5A, 2A 및 3A
• 1A 또는 1.5A에서 출력 4.55V ~ 5.5V로 조정 가능한 USB OTG
– 빠른 OTG 시작(통상 22ms)
– 90% 5V 부스트 모드 효율
– 정확한 ±15% 히컵 모드 과전류 보호
• NVDC(Narrow VDC) 전원 경로 관리
– 배터리가 없거나 배터리가 완전히 방전된 상태에서 즉각적인 시스템 켜기
– 배터리 보충 모드에서 이상적인 다이오드 작동
• 로우 프로파일 1.2mm 인덕터를 위한 1.5MHz 스위칭 주파수
• 안전
– OTG 모드에서 충전 및 방전을 위한 배터리 온도 감지
– 배터리 충전 안전 타이머
– 열 조절 및 열 차단
– 입력 및 시스템 과전압 보호
– MOSFET 과전류 보호
• LED 또는 호스트 프로세서에 대한 충전 상태 출력
• 입력 전압 조정을 통한 최대 전력 추적 기능
• 20µA 낮은 배터리 누설 전류 및 배송 모드 지원
• 4.00mm x 4.00mm VQFN-24 패키지
사양BQ24296RGET
|
제조업체
|
텍사스 인스트루먼트
|
|
시리즈
|
-
|
|
제품
|
BQ24296RGET
|
| 패키지 | 테이프 및 릴(TR) |
|
배터리 화학
|
리튬 이온/고분자
|
|
셀 수
|
1
|
|
전류 - 충전 중
|
상수 - 프로그래밍 가능
|
|
프로그래밍 가능한 기능
|
-
|
|
결함 보호
|
과전류, 과온, 과전압
|
|
충전 전류 - 최대
|
3A
|
|
배터리 팩 전압
|
4.2V
|
|
전압 - 공급(최대)
|
6.2V
|
|
상호 작용
|
I²C
|
|
작동 온도
|
-40°C ~ 85°C(TA)
|
|
장착 유형
|
표면 실장
|
|
패키지/케이스
|
24-VFQFN 노출형 패드
|
|
공급자 장치 패키지
|
24-VQFN(4x4)
|
|
기본 제품 번호
|
BQ24296
|
범위(−10̊
환경 및 수출 분류
avck로-
| 기인하다 | 설명 |
|---|---|
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 2 (1년) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
의 응용BQ24296RGET
• 태블릿PC, 스마트폰, 인터넷기기
• 휴대용 오디오 스피커
• 핸드헬드 컴퓨터, PDA 및 POS
