상세 정보 |
|||
| 부품 번호: | Z86E0208SEG | 핵심 프로세서: | Z8 |
|---|---|---|---|
| 핵심 사이즈: | 8-비트 | 속도: | 8MHz |
| 주변 기기: | 포르, WDT | 입출력의 수: | 14 |
| RAM 사이즈: | 61 Ｘ 8 | 전압 - 공급 (Vcc/Vdd): | 4.5V ~ 5.5V |
| 하이 라이트: | OTP 18SOIC 표면 실장 IC,512B OTP 표면 실장 IC,Z86E0208SEG |
||
제품 설명

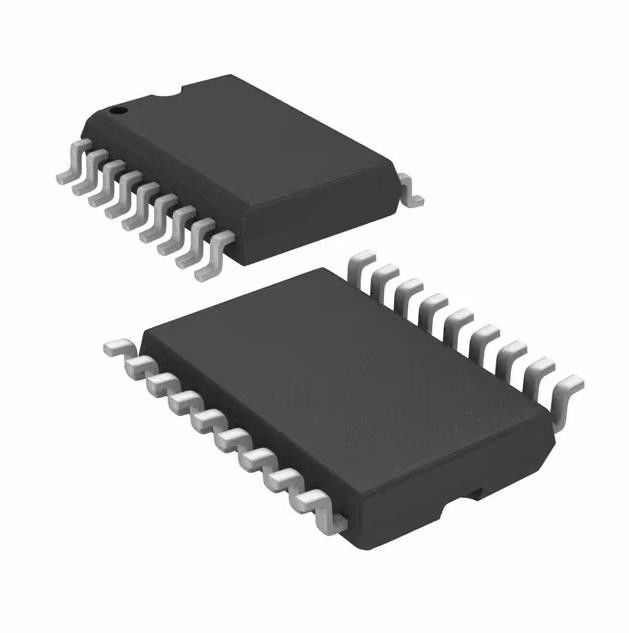

Z86E0208SEG SMD LED 칩 IC MCU 8BIT 512B OTP 18SOIC Z8 I/O 14
Z8 Z8® 마이크로 컨트롤러 IC 8비트 8MHz 512B(512 x 8) OTP
ZiLOG의 Z86E02 SL1925 마이크로컨트롤러(MCU)는 ZiLOG의 단일 칩 Z8® MCU 제품군의 OTP(One-Time Programmable) 제품으로, 손쉬운 소프트웨어 개발, 디버그, 프로토타이핑 및 마스킹된 ROM 버전으로는 경제적으로 바람직하지 않은 소규모 생산 실행을 가능하게 합니다.
특징Z86E0208SEG
• 0°C ~ +70°C에서 작동 범위: 3.5V ~ 5.5V
• 작동 범위: -40°C ~ +105°C에서 4.5V ~ 5.5V
• 14개의 입력/출력 라인
• 6개의 벡터화된 우선 순위 인터럽트(하강 에지 3개, 상승 에지 1개, 타이머 1개, 소프트웨어 1개)
• 프로그램 옵션:
- 작은 소음
– ROM 보호
– 자동 래치
– 와치독 타이머(WDT)
– RC 발진기
사양Z86E0208SEG
|
유형
|
설명
|
|---|---|
|
범주
|
집적 회로(IC)
임베디드
마이크로컨트롤러
|
|
제조업체
|
지로그
|
|
시리즈
|
Z8®
|
| 패키지 | 튜브 |
|
제품
|
Z86E0208SEG
|
|
코어 프로세서
|
Z8
|
|
코어 크기
|
8비트
|
|
속도
|
8MHz
|
|
연결성
|
-
|
|
주변기기
|
포, WDT
|
|
I/O 수
|
14
|
|
프로그램 메모리 크기
|
512B(512×8)
|
|
프로그램 메모리 유형
|
OTP
|
|
EEPROM 크기
|
-
|
|
RAM 크기
|
61x8
|
|
전압 - 공급(Vcc/Vdd)
|
4.5V ~ 5.5V
|
|
데이터 변환기
|
-
|
|
발진기 유형
|
내부
|
|
작동 온도
|
-40°C ~ 105°C(TA)
|
|
장착 유형
|
표면 실장
|
|
패키지/케이스
|
18-SOIC(0.295", 7.50mm 폭)
|
|
기본 제품 번호
|
Z86E0208
|
의 다른 기능Z86E0208SEG
• 프로그래밍 가능한 8비트 카운터/타이머 1개, 프로그래밍 가능한 6비트 프리스케일러 포함
• WDT/파워 온 리셋(POR)
• XTAL, 세라믹 공진, LC, RC 또는 외부를 수용하는 온칩 발진기
시계
• 클럭 프리 WDT 재설정
• 저전력 소비(일반적으로 50mΩ)
• 빠른 명령어 포인터(1.5µs @ 8MHz)
• RAM 바이트(61)
범위(−10̊
환경 및 수출 분류
avck로-
| 기인하다 | 설명 |
|---|---|
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 1(무제한) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
추가 리소스
| 기인하다 | 설명 |
|---|---|
| 다른 이름들 |
269-3949
Z86E0208SEG1925-ND
|
| 표준 패키지 | 40 |
