상세 정보 |
|||
| 제품 상태: | 활동가 | 프로그램 가능한 디지키: | 검증되지 않습니다 |
|---|---|---|---|
| 입출력의 수: | 8 | 인터페이스: | I2C |
| 인터럽트 출력: | 예 | 특징: | 포르 |
| 출력형: | 푸시 풀 | 전류 - 출력 소스/싱크: | 25mA |
제품 설명
MCP23008T Ｅ / ML 입출력 확장기 8 I2C IC XPNDR 1.7MHZ I2C 20QFN 25MA
|
입출력 확장기 8 I2C 1.7 마하즈 20-QFN (4x4)
|
MCP23008T Ｅ / ML의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 인터페이스 | |
| 입출력 확장기 | |
| 엠에프르 | 마이크로칩 테크놀로지 |
| 시리즈 | - |
| 패키지 | 테이프 & 릴 (TR) |
| 컷 테이프 (CT) | |
| 제품 상태 | 활동가 |
| 프로그램 가능한 디지키 | 검증되지 않습니다 |
| 입출력의 수 | 8 |
| 인터페이스 | I2C |
| 인터럽트 출력 | 예 |
| 특징 | 포르 |
| 출력형 | 푸시 풀 |
| 전류 - 출력원 / 싱크 | 25mA |
| 클럭 주파수 | 1.7 마하즈 |
| 전압 - 공급 | 1.8V ~ 5.5V |
| 작동 온도 | -40' Ｃ ~ 125' Ｃ |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 20-VFQFN 노출된 패드 |
| 공급자 소자 패키지 | 20-qfn (4x4) |
| 베이스 상품 다수 | MCP23008 |
MCP23008T Ｅ / ML의 특징
오우 8-비트 멀리 있는 양방향성 입출력 포트 - I/O 핀은 입력하기 위해 이행하지 않습니다
오우 고속 I2C 인터페이스 (MCP23008)
- 100 킬로 헤르츠 - 400 킬로 헤르츠
- 1.7 마하즈
오우 고속 SPI 인터페이스 (MCP23S08)
- 10 마하즈
오우 하드웨어 어드레스 핀
- 버스에 최고 8까지 장치를 허락하기 위한 MCP23008을 위한 3
- 똑같은 칩 선택을 사용하여 최고 4까지 장치를 허락하기 위한 MCP23S08을 위한 2
오우 쉽게 잘 믿는 인터럽트 출력 핀
- 액티브-하이, 액티브-로우 또는 개방 드레인으로서의 콘피구레이블
오우 쉽게 잘 믿는 인터럽트 소스
- 구성된 채무 불이행으로부터의 일시정지 ON 상태 변화 또는 핀 변화
오우 극성 반전 등록이 입력 포트 자료의 극성을 구성합니다
오우 외부 리셋 입력
오우 저-대기 전류 : 1 uA (최대.)
오우 동작 전압 :
- 5 마하즈에 있는 100 킬로 헤르츠 SPI에 있는 -40' Ｃ에서 +85' Ｃ I 2C에 있는 1.8V 내지 5.5V
- 10 마하즈에 있는 400 킬로 헤르츠 SPI에 있는 -40' Ｃ에서 +85' Ｃ I 2C에 있는 2.7V 내지 5.5V
- 10 마하즈에 있는 1.7 킬로 헤르츠 SPI에 있는 -40' Ｃ에서 +125' Ｃ I 2C에 있는 4.5V 내지 5.5V

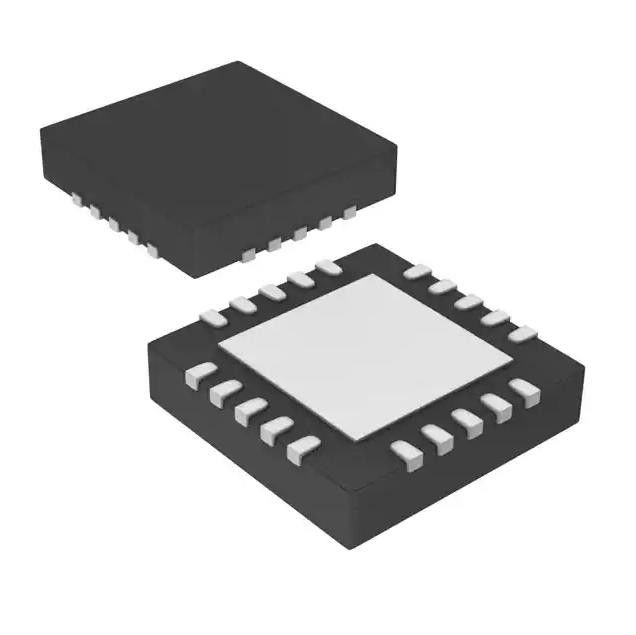

MCP23008T Ｅ / ML의 패키지
환경적이 & MCP23008T Ｅ / ML의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 3 (168 시간) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
