상세 정보 |
|||
| 제품 상태: | 활동가 | 스위치 유형: | 범용 |
|---|---|---|---|
| 출력의 수: | 1 | 비율 - 입력 :출력: | 1:01 |
| 출력 구조: | 높은 쪽 | 출력형: | P-채널 |
| 전압 - 공급 (Vcc/Vdd): | 1V ~ 5.5V | 전압 - 로드: | 5.5V |
제품 설명

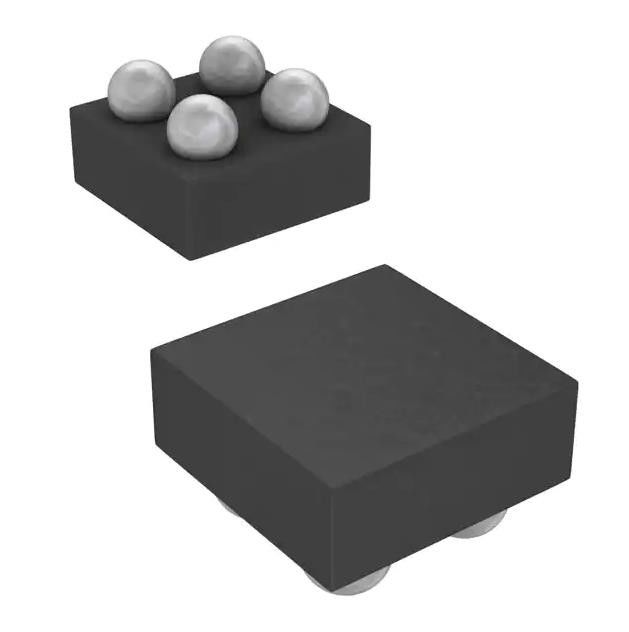

TPS22916CYFPR IC 전원 스위치 / 운전자 P-채널 1:1 4dsbga 2A 4-dsbga
|
전원 스위치 / 운전자 1시 1분 P-채널 2A 4-dsbga
|
TPS22916CYFPR의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 전원관리 (PMIC) | |
| 배전 스위치, 부하 드라이버 | |
| 엠에프르 | 텍사스 인스트루먼츠 사 |
| 시리즈 | - |
| 패키지 | 테이프 & 릴 (TR) |
| 컷 테이프 (CT) | |
| 제품 상태 | 활동가 |
| 스위치 유형 | 범용 |
| 출력의 수 | 1 |
| 비율 - 입력 :출력 | 1:1 |
| 출력 구조 | 높은 쪽 |
| 출력형 | P-채널 |
| 인터페이스 | - |
| 전압 - 로드 | 5.5V |
| 전압 - 공급 (Vcc/Vdd) | 1V ~ 5.5V |
| 경향 - 출력 (맥스) | 2A |
| (Typ) 위의 Rds | 200mOhm |
| 입력 유형 | 비반전 |
| 특징 | 제어된 슬루율 |
| 결함 예방 | 역류 |
| 작동 온도 | -40' Ｃ ~ 85' Ｃ (TA) |
| 증가하는 타입 | 표면 부착 |
| 공급자 소자 패키지 | 4-dsbga |
| 패키지 / 건 | 4-xfbga, DSBGA |
| 베이스 상품 다수 | TPS22916 |
TPS22916CYFPR의 특징
오우 입력 작동 전압 범위 (VIN) : 1 V-5.5 Ｖ
오우 최대정상전류 (IMAX) : 2 A
오우 온 저항 (론) :
- 5 VIN = 60 mΩ (typ.), 100 mΩ (85' Ｃ 최대.)
- 1.8 VIN = 100 mΩ (typ.), 150 mΩ (85' Ｃ 최대.)
- 1 VIN = 200 mΩ (typ.), 325 mΩ (85' Ｃ 최대.)
오우 극히 낮은 전력 소비 :
- ON 상태 (IQ) : 0.5 uA (typ.), 1 uA (최대.)
- OFF 상태 (ISD) : 10 nA (typ.), 100 nA (최대.)
- TPS22916BL/CL/CNL (ISD) : 100 nA (typ.), 300 nA (최대.)
오우 현명한 ON 핀 풀다운 (RPD) :
- 계속 ≥ VIH (이온) : 10 nA (최대.)
- 계속 ≤ VIL (RPD) : 750 kΩ (typ.)
Ｃ 버전 제한 유입 전류에서 오우 슬로우 타이밍 :
- 5-V 턴온 시간 (tON) : 1400년 5 mV/us에 있는 우리
- 1.8-V 턴온 시간 (tON) : 3000 1 mV/us에 있는 우리
- 1-V 턴온 시간 (tON) : 0.3 mV/us에 있는 6500 우리
오우는 비 버전에서 타이밍을 금식시키고 대기 시간을 줄입니다 :
- 5-V 턴온 시간 (tON) : 57 mV/us에 있는 115 우리
- 1.8-V 턴온 시간 (tON) : 12 mV/us에 있는 250 우리
- 1-V 턴온 시간 (tON) : 3.3 mV/us에 있는 510 우리
오우 상시 켜짐 진짜 반대 전류 차단 층 (RCB) :
- 활성 전류 (IRCB) : -500 마 (typ.)
- 역누출 (IIN, RCB) : -300 nA (최대.)
오우 빠른 출력 방출 (QOD) : 150 Ω (typ.) (엔 버전은 어떤 QOD도 가지고 있지 않습니다)
오우 부 논리 인에이블 옵션 (Ｌ 버전)
TPS22916CYFPR의 애플리케이션
오우 웨아랍레스
오우 스마트폰
오우 태블릿 오우 휴대용 스피커들
환경적이 & TPS22916CYFPR의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | (제한 없는) 1 |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
