상세 정보 |
|||
| 제품 상태: | 활동가 | 출력 구조: | 긍정 |
|---|---|---|---|
| 출력형: | 조정할 수 있습니다 | 규제 기관의 수: | 1 |
| 전압 - 입력 (맥스): | 3.6V | 전압 - 출력 (Min/Fixed): | 0.8V |
| 전압 - 출력 (맥스): | 3V | 전압 드롭아웃 (맥스): | 300mA에 있는 0.135V |
제품 설명

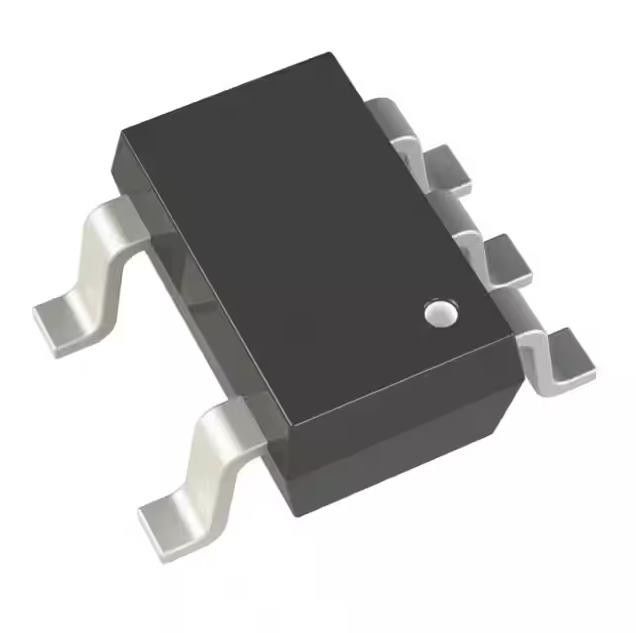

ADP171AUJZ-R7 집적 회로 칩 Ic 레그 Lin Pos Adj 300 ｍÅ Tsot23
선형 전압 레귤레이터 IC 긍정 조정할 수 있는 1 출력 300mA TSOT-23-5
ADP171AUJZ-R7의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 전원관리 (PMIC) | |
| 전압 조절기 - 선형 | |
| 엠에프르 | 아날로그 디바이스주 Inc. |
| 시리즈 | - |
| 패키지 | 테이프 & 릴 (TR) |
| 컷 테이프 (CT) | |
| 제품 상태 | 활동가 |
| 출력 구조 | 긍정 |
| 출력형 | 조정할 수 있습니다 |
| 규제 기관의 수 | 1 |
| 전압 - 입력 (맥스) | 3.6V |
| 전압 - 출력 (Min/Fixed) | 0.8V |
| 전압 - 출력 (맥스) | 3V |
| 전압 드롭아웃 (맥스) | 300mA에 있는 0.135V |
| 경향 - 출력 | 300mA |
| 경향 - 정지하 (Iq) | 60 uA |
| 경향 - 공급 (맥스) | 260 uA |
| PSRR | 73dB ~ 47dB (1kHz ~ 100kHz) |
| 제어기능 | 가능하게 하세요 |
| 보호 특징 | 전압 잠금 (UVLO) 하에 온도 위에서, 해류 위에서 |
| 작동 온도 | -40' Ｃ ~ 125' Ｃ |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | SOT-23-5 가는, TSOT-23-5 |
| 공급자 소자 패키지 | TSOT-23-5 |
| 베이스 상품 다수 | ADP171 |
ADP171AUJZ-R7의 특징
최대 출력 전류 : 300 마
입력전압 범위 : 1.6 3.6V에 대한 Ｖ
낮은 정지 전류
0 마 로드와 IGND = 23 uA
300 마 로드와 IGND = 170 uA
낮은 중단 경향 : <1>
저탈락 전압 : 300 마 로드에 있는 66 mV
출력 전압 정확도 : ±1%
0.8 Ｖ에서 3.0 Ｖ로부터 이용가능한 최고 31까지 고정 출력 전압 옵션
3.0 Ｖ (ADP171)에 대한 조정가능 출력 전압 범위 0.8 Ｖ
라인과 부하와 온도 에 정확도 : ±3%
작은 1 우프 요업 출력 커패시터로 마구간에서 사세요
10 킬로 헤르츠에 있는 70 dB와 1 킬로 헤르츠에 있는 73 dB의 PSRR 성능
저소음 : VOUT = 0.8 Ｖ에 있는 30 uV rms
전류 한계와 열과부하 보호
로직 조작 가능하게 합니다
5개 리드 TSOT 패키지를 압축하세요
ADP171AUJZ-R7의 애플리케이션
휴대전화 디지털 카메라와 오디오 기기류
가지고 다닐 수 있고 배터리로 움직이는 장비
DSP / FPGA / 마이크로프로세서 공급
dc DC 규정을 발표하세요
환경적이 & ADP171AUJZ-R7의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | (제한 없는) 1 |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
