상세 정보 |
|||
| 제품 상태: | 활동가 | 논리형: | 반전시키지 않은 버퍼 |
|---|---|---|---|
| 요소 수: | 1 | 원소 당 비트의 숫자: | 1 |
| 작동 온도: | -40' Ｃ ~ 125' Ｃ (TJ) | 출력형: | 3-상태 |
| 경향 - 낮은 출력 하이: | 8mA, 8mA | 전압 - 공급: | 3V ~ 5.5V |
제품 설명

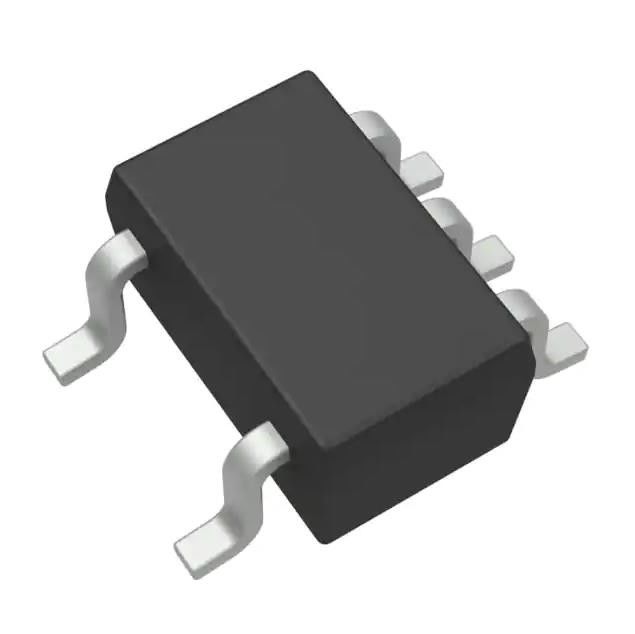

CAHCT1G125QDCKRQ1 IC BUF는 5.5V 1 요소 1 비트 3-주 SC-70-5를 반전시키지 않습니다
요소 3-주 출력 SC-70-5마다 1개 요소 1 비트를 반전시키지 않은 버퍼
CAHCT1G125QDCKRQ1의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 논리 | |
| 버퍼, 드라이버, 수신기들, 송수신기 | |
| 엠에프르 | 텍사스 인스트루먼츠 사 |
| 시리즈 | 자동차, AEC-Q100, 74AHCT |
| 패키지 | 테이프 & 릴 (TR) |
| 컷 테이프 (CT) | |
| 제품 상태 | 활동가 |
| 논리형 | 반전시키지 않은 버퍼 |
| 요소 수 | 1 |
| 원소 당 비트의 숫자 | 1 |
| 입력 유형 | - |
| 출력형 | 3-주 |
| 경향 - 낮은 출력 하이 | 8mA, 8mA |
| 전압 - 공급 | 3V ~ 5.5V |
| 작동 온도 | -40' Ｃ ~ 125' Ｃ (TJ) |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 5-TSSOP, SC-70-5, SOT-353 |
| 공급자 소자 패키지 | SC-70-5 |
| 베이스 상품 다수 | CAHCT1G125 |
CAHCT1G125QDCKRQ1의 기술 / 명령 정보
SN74AHCT1G125는 3가지 출력된 상태와 단모선 버퍼 게이트 / 라인 드라이버입니다. 출력은 아웃풋-에나불라 (OE) 입력이 높을 때 무력하게 됩니다. OE가 낮을 때, 실제 데이터는 한 입력에서부터 Ｙ 생산량까지 통과됩니다. 전원 켬 또는 전원을 내림 동안 고-임피던스 상태를 보증하기 위해, OE는 풀업 저항을 통하여 VCC와 연관이 있어야 합니다 ; 저항기의 최소 값은 드라이버의 전류 싱킹 역량에 의해 결정됩니다.
.
CAHCT1G125QDCKRQ1의 애플리케이션
오우는 자동차 애플리케이션을 이수한 자격을 얻었습니까 ?
오우 ESD 보호는 MIL-STD-883 당 2000 Ｖ, 방법 3015를 초과합니다 ; 기계모델을 (C = 200 pF, R = 0)를 이용하여 200 Ｖ를 초과합니다
3 Ｖ에서 5.5 Ｖ의 오우 동작 범위 ?
5 Ｖ에 있는 6 나노 초의 오우 맥스 티피드 ? 저 전력 소모, 10-uA 맥스 ICC ?
5 Ｖ에 있는 오우 ±8-mA 출력 구동 ?
오우 입력은 TTL-볼타게 적합합니다
환경적이 & CAHCT1G125QDCKRQ1의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | (제한 없는) 1 |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
