상세 정보 |
|||
| 인터페이스: | 평행한, PWM | 기술: | 파워 모스펫 |
|---|---|---|---|
| 단계 분해능: | - | 애플리케이션: | 자동차 |
| 경향 - 출력: | 8A | 전압 - 공급: | 5.5V ~ 18V |
| 전압 - 로드: | 5.5V ~ 18V | 작동 온도: | -40' Ｃ ~ 150' Ｃ (TJ) |
제품 설명

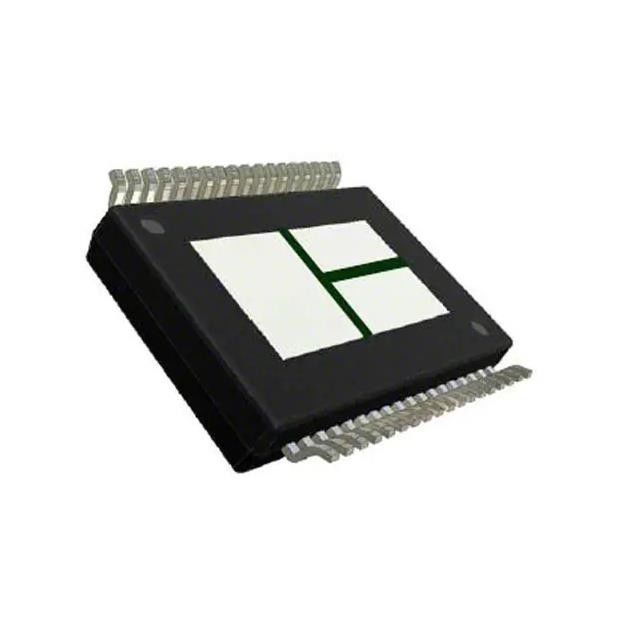

VNH5180ATR-E 온도 센서 칩 MOSFET 평행한 PWM PowerSSO-36 TP
IC MTR DRVR 5.5V-18V 36POWERSSO
VNH5180ATR-E의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 전원관리 (PMIC) | |
| 모터 구동장치, 제어기들 | |
| 엠에프르 | 스트미크로일렉트로닉스 |
| 시리즈 | ECOPACK®, 비파워티엠 |
| 패키지 | 테이프 & 릴 (TR) |
| 컷 테이프 (CT) | |
| 제품 상태 | 활동가 |
| 전동기형 - 스테퍼 | - |
| 전동기형 - AC, DC | 브러시 DC |
| 기능 | 운전자 - 완전히 통합되어 통제와 권력은 무대에서 연출하기에 알맞습니다 |
| 출력 구조 | 하프 브리지 (2) |
| 인터페이스 | 평행한, PWM |
| 기술 | 파워 모스펫 |
| 단계 분해능 | - |
| 애플리케이션 | 자동차 |
| 경향 - 출력 | 8A |
| 전압 - 공급 | 5.5V ~ 18V |
| 전압 - 로드 | 5.5V ~ 18V |
| 작동 온도 | -40' Ｃ ~ 150' Ｃ (TJ) |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 36-PowerBFSOP (0.295 ", 7.50 밀리미터 폭) |
| 공급자 소자 패키지 | PowerSSO-36 TP |
| 베이스 상품 다수 | VNH5180 |
VNH5180ATR-E의 특징
오우 출력 전류 : 8 A
오우 3 Ｖ CMOS 호환 가능 입력
오우 부족 전압 중단
오우 과전압 클램프
오우 온도 셧다운
오우 교차 전도 보호
오우 전류와 전력 제한
오우 매우 낮은 대기 전력 소비 전력
오우 PWM 작동 최고 20까지 킬로 헤르츠
땅의 손실과 VCC의 손실에 대한 오우 보호
모터 전류에 비례한 오우 전류 검출 출력
오우 출력은 VCC에 의거하고 단락시키도록 짧은 것에 반대하여 보호했습니다
오우 패키지 : ECOPACK®
오우 3 Ｖ CMOS 호환 가능 입력
오우 부족 전압 중단
오우 과전압 클램프
오우 온도 셧다운
오우 교차 전도 보호
오우 전류와 전력 제한
오우 매우 낮은 대기 전력 소비 전력
오우 PWM 작동 최고 20까지 킬로 헤르츠
땅의 손실과 VCC의 손실에 대한 오우 보호
모터 전류에 비례한 오우 전류 검출 출력
오우 출력은 VCC에 의거하고 단락시키도록 짧은 것에 반대하여 보호했습니다
오우 패키지 : ECOPACK®
VNH5180ATR-E에 대한 기술
VNH5180A-E는 자동차의 넓은 범위에 대해 계획된 풀 브리지 모터 구동장치입니다
애플리케이션. 장치는 듀얼 한덩어리로 되어 있는 상부 드라이버와 2개의 로우 측 스위치를 통합시킵니다.
환경적이 & VNH5180ATR-E의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 3 (168 시간) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
