상세 정보 |
|||
| 기능: | 현재 모니터 | 감지 방법: | 높이 / 로우-측 |
|---|---|---|---|
| 전압 - 입력: | 0V ~ 36V | 작동 온도: | -40' Ｃ ~ 125' Ｃ |
| 증가하는 타입: | 표면 부착 | 공급자 소자 패키지: | 8-VSSOP |
제품 설명

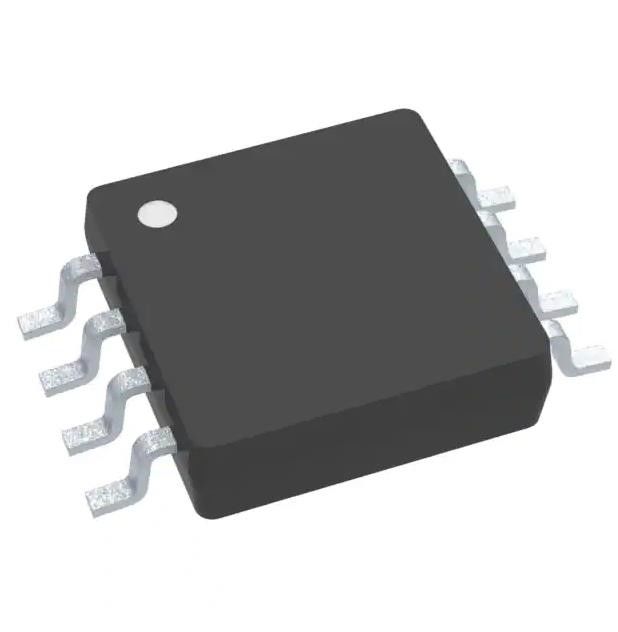

INA301A1IDGKR 전류 모니터 레귤레이터 하이/로우 측 8-VSSOP
전류 모니터 조정기 하이/로우 측 8-VSSOP
사양INA301A1IDGKR
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 전력 관리(PMIC) | |
| 현행 규제/관리 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| 제품 상태 | 활동적인 |
| 기능 | 현재 모니터 |
| 감지 방식 | 하이/로우 사이드 |
| 정확성 | - |
| 전압 - 입력 | 0V ~ 36V |
| 전류 - 출력 | - |
| 작동 온도 | -40°C ~ 125°C(TJ) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 8-TSSOP, 8-MSOP(0.118", 폭 3.00mm) |
| 공급자 장치 패키지 | 8-VSSOP |
| 기본 제품 번호 | INA301 |
특징~의INA301A1IDGKR
• 넓은 공통 모드 입력 범위: 0V ~ 36V
• 이중 출력: 증폭기 및 비교기 출력
• 고정확도 증폭기:
– 오프셋 전압: 35µV(최대)
– 오프셋 전압 드리프트: 0.5µV/°C(최대)
– 이득 오차: 0.1%(최대)
– 이득 오차 드리프트: 10ppm/°C
• 사용 가능한 앰프 게인:
– INA301A1: 20V/V
– INA301A2: 50V/V
– INA301A3: 100V/V
• 단일 저항을 통해 프로그래밍 가능한 경고 임계값 설정
• 총 경고 응답 시간: 1µs
• 래칭 모드가 있는 오픈 드레인 출력
• 패키지: VSSOP-8
• 이중 출력: 증폭기 및 비교기 출력
• 고정확도 증폭기:
– 오프셋 전압: 35µV(최대)
– 오프셋 전압 드리프트: 0.5µV/°C(최대)
– 이득 오차: 0.1%(최대)
– 이득 오차 드리프트: 10ppm/°C
• 사용 가능한 앰프 게인:
– INA301A1: 20V/V
– INA301A2: 50V/V
– INA301A3: 100V/V
• 단일 저항을 통해 프로그래밍 가능한 경고 임계값 설정
• 총 경고 응답 시간: 1µs
• 래칭 모드가 있는 오픈 드레인 출력
• 패키지: VSSOP-8
애플리케이션~의INA301A1IDGKR
• 과전류 보호
• 전원 공급 장치 보호
• 회로 차단기
• 컴퓨터 및 서버
• 통신 장비
• 배터리 관리
환경 및 수출 분류~의INA301A1IDGKR
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 2 (1년) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
