상세 정보 |
|||
| 채널 수: | 4 | 입력 - 옆 1/Side 2: | 3/1 |
|---|---|---|---|
| 채널형: | 단일 방향입니다 | 전압 - 차단: | 4243Vrms |
| (민) 공통 모드 트랜지엔트 면역: | 25kV/us | 자료 비율: | 150Mbps |
| 전달 지연 트플에 / 티피하들 (맥스): | 10.5 나노 초, 10.5 나노 초 | 펄스 폭 왜곡 (맥스): | 2 나노 초 |
제품 설명

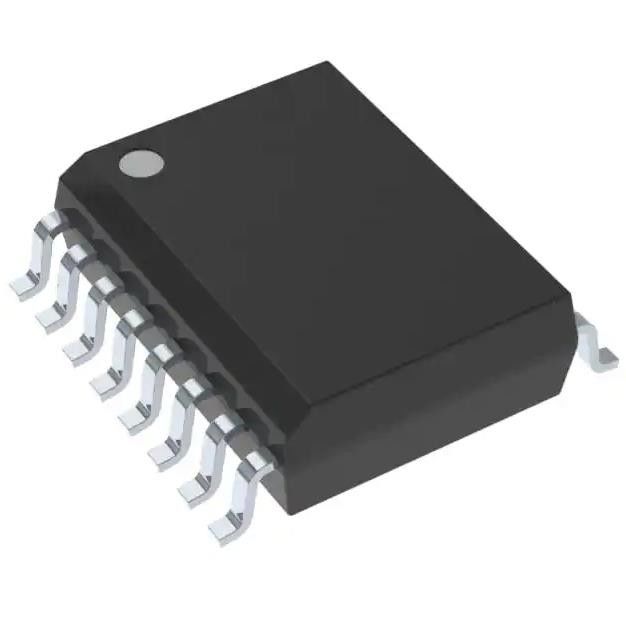

ISO7641FMDWR 디지털 절연체 4243Vrms 4 채널 150Mbps 25kV/us CMTI 16-soic
다용도의 디지털 절연체 4243Vrms 4 채널 150Mbps 25kV/us CMTI 16 SOIC (0.295 ", 7.50 밀리미터 폭)
ISO7641FMDWR의 상술
| 타입 | 기술 |
| 범주 | 절연체 |
| 디지털 절연체 | |
| 엠에프르 | 텍사스 인스트루먼츠 사 |
| 시리즈 | - |
| 패키지 | 테이프 & 릴 (TR) |
| 컷 테이프 (CT) | |
| 제품 상태 | 활동가 |
| 기술 | 정전 결합 |
| 타입 | 범용 |
| 고립된 전력 | 부정 |
| 채널 수 | 4 |
| 입력 - 옆 1/Side 2 | 3/1 |
| 채널형 | 단일 방향입니다 |
| 전압 - 차단 | 4243Vrms |
| (민) 공통 모드 트랜지엔트 면역 | 25kV/us |
| 자료 비율 | 150Mbps |
| 전달 지연 트플에 / 티피하들 (맥스) | 10.5 나노 초, 10.5 나노 초 |
| 펄스 폭 왜곡 (맥스) | 2 나노 초 |
| 상승 / 강하 시간 (Typ) | 1.6 나노 초, 1 나노 초 |
| 전압 - 공급 | 2.7V ~ 5.5V |
| 작동 온도 | -40' Ｃ ~ 125' Ｃ (TA) |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 16 SOIC (0.295 ", 7.50 밀리미터 폭) |
| 공급자 소자 패키지 | 16-soic |
| 베이스 상품 다수 | ISO7641 |
ISO7641FMDWR의 특징
오우 신호 전송률 : 150 MBP
오우 저 전력 소모, 채널 (3.3번 Ｖ 공급) 당 전형적 ICC :
- ISO7640FM : 25 MBP에 있는 2 마
- ISO7641FM : 2.4 25 MBP에 있는 마
오우 낮은 전달 지연 : 전형적인 7 나노 초
이중 안전장치 모드로 하위 상태에 대한 오우 출력 디폴트
오우 넓은 온도 영역 : 125' Ｃ에 대한 -40' Ｃ
전형적인 오우 50-KV/us 일시적 면역
SiO2 분리 장벽과 오우 장수
오우는 2.7-V, 3.3-V, 및 5-V 공급 논리 레벨로부터 작동합니다
오우 넓은 본체 SOIC-16 패키지
오우 안전성과 규제 승인
- UL 1577년 당 1 분 동안 6000 VPK / 4243 VRMS
- VDE 6000 VPK 과도 과전압, DIN Ｖ VDE Ｖ 0884-10 (VDE Ｖ 0884-10) 당 1414 VPK 작업 전압 :2006-12
- CSA 부품 인수 통지 5A, IEC 장치 정보(1) 60950-1, 국제전기기술위원회 61010-1과 국제전기기술위원회 60601-1은 장비 표준을 마칩니다
- SOIC (16) 10.30 밀리미터 × 7.50 밀리미터 EN / UL / CSA 61010-1 당 TUV 5 KVRMS 강화 절연
- GB4943.1-2011 당 CQC 강화 절연
ISO7641FMDWR의 애플리케이션
다음의 오우 옵토커플러 대체
- 산업용 필터 버스
- 프로피버스
- 모드 버스
- 데비스넷텀 데이터 버스
- 서보 제어 인터페이스
- 모터 콘트롤
- 전원 공급기
- 건전지 팩
환경적이 & ISO7641FMDWR의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 3 (168 시간) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
