상세 정보 |
|||
| 출력의 수: | 4 | 주파수 - 스위칭: | 400kHz, 475kHz |
|---|---|---|---|
| 전압/전류 - 출력 1: | 제어기 | 전압 / 경향 - 출력 2: | 제어기 |
| 전압 / 경향 - 출력: | 3 3.3V, 100mA | 전압 - 공급: | 5V ~ 24V |
제품 설명

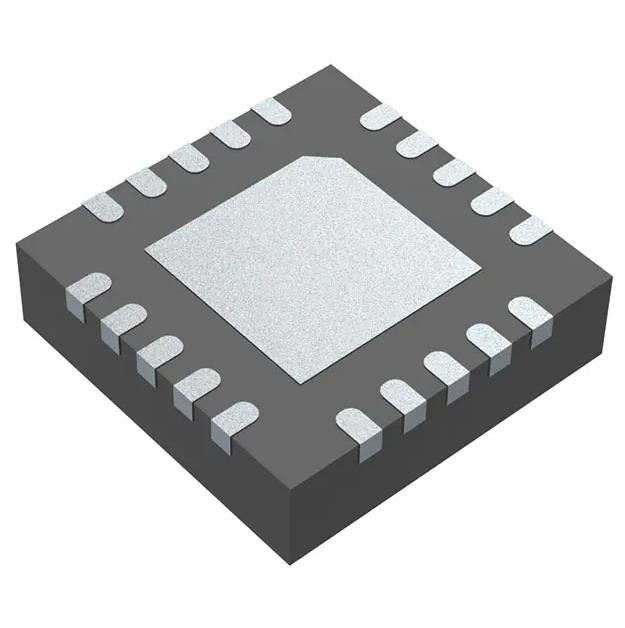

TPS51285BRUKR IC 레그 쿼드 달러 / LNR 동기화 20WQFN 400kHz 5V ~ 24V
PMIC - 전압 조절기 - 선 스위칭 4번 출력 감소는 동시에 일어나서 (뛰어오릅니다) 선인 (2) (LDO) (2) 400kHz, 475kHz 20-wqfn (3x3)
TPS51285BRUKR의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 전원관리 (PMIC) | |
| 전압 조절기 - 선형 + 스위칭 | |
| 엠에프르 | 텍사스 인스트루먼츠 사 |
| 시리즈 | D-CAPTM |
| 패키지 | 테이프 & 릴 (TR) |
| 컷 테이프 (CT) | |
| 제품 상태 | 활동가 |
| 토폴로지 | 동시에 일어난 감소 (달러) 선인 (LDO) (2) (2) |
| 출력의 수 | 4 |
| 주파수 - 스위칭 | 400kHz, 475kHz |
| 전압 / 경향 - 출력 1 | 제어기 |
| 전압 / 경향 - 출력 2 | 제어기 |
| 전압 / 경향 - 출력 3 | 3.3V, 100mA |
| LED 드라이버로 | 부정 |
| 관리자로 | 부정 |
| 순차기로 | 부정 |
| 전압 - 공급 | 5V ~ 24V |
| 작동 온도 | -40' Ｃ ~ 85' Ｃ |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 20-WFQFN 노출된 패드 |
| 공급자 소자 패키지 | 20-wqfn (3x3) |
| 베이스 상품 다수 | TPS51285 |
TPS51285BRUKR의 특징
오우 입력전압 범위 : 24 Ｖ에 대한 5 Ｖ
오우 출력 전압 : 5 Ｖ와 3.3 Ｖ (조정범위 ±10%)
오우 짜맞춘, 100-mA, 5-V와 3.3-V 라이도스
충전-펌프를 위한 오우 클록 출력
오우 ±1% 기준 정확도
400 킬로 헤르츠 (CH1)와 475 킬로 헤르츠와 오우 적응할 수 있는 시간을 엄수하는 D-CAPTM 모드 제어 아키텍처 (CH2) 주파수
시스템 대기 모드에서의 오우 자동 스킵과 긴 배터리 사용 시간을 위한 ULQTM 방식
오우 내부의 0.8 부인 전압 서보 기구에 의하 연시동
오우 로우-측 Ｒ 전류 감지 계획
오우 짜맞춘 출력 방전 기능
스위처를 위한 오우 분리 허용 입력
오우 헌신적 OC 셋팅 단자
오우 전력 상태 양호 지표
오우 OVP, UVP와 OCP 보호
오우 래치가 없음 UVLO와 OTP 보호
오우 20-핀, 3 밀리미터 Ｘ 3 밀리미터, QFN (RUK)
TPS51285BRUKR의 애플리케이션
오우 노트북 컴퓨터
오우 타블렛 컴퓨터
환경적이 & TPS51285BRUKR의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 2 (1년) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
