상세 정보 |
|||
| 회로의 수: | 1 | 회로 당 채널: | 2 |
|---|---|---|---|
| 전압 - VCCA: | 1.2V ~ 3.6V | 전압 - VCCB: | 1.2V ~ 3.6V |
| 자료 비율: | 500Mbps | 작동 온도: | -40' Ｃ ~ 85' Ｃ (TA) |
| 공급자 소자 패키지: | 8-VSSOP | 채널형: | 양방향 |
제품 설명

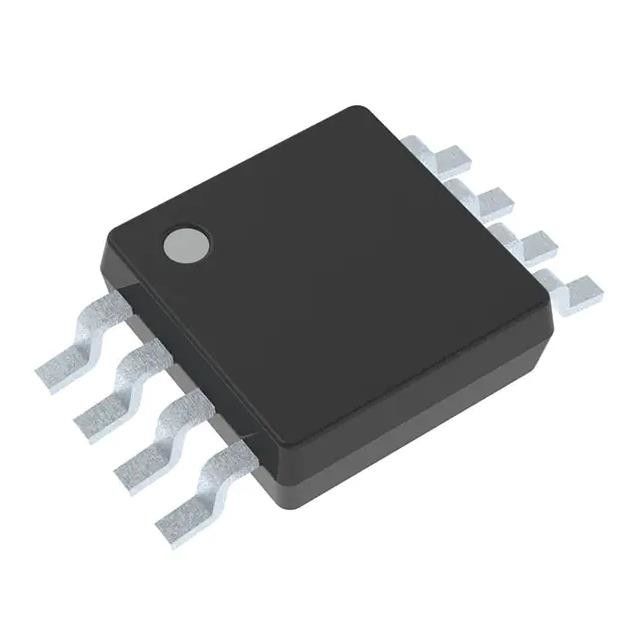

SN74AVC2T45DCUR 직접 회로 칩 IC TRANSLTR 양방향 8VSSOP
전압 레벨 변환기 양방향 1 회로 2 채널 500Mbps 8-VSSOP
사양 SN74AVC2T45DCUR
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 논리 | |
| 번역가, 레벨 시프터 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | 74AVC |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| 제품 상태 | 활동적인 |
| 번역기 유형 | 전압 레벨 |
| 채널 유형 | 양방향 |
| 회로 수 | 1 |
| 회로당 채널 | 2 |
| 전압 - VCCA | 1.2V ~ 3.6V |
| 전압 - VCCB | 1.2V ~ 3.6V |
| 입력 신호 | - |
| 출력 신호 | - |
| 출력 유형 | 3상태, 반전되지 않음 |
| 데이터 속도 | 500Mbps |
| 작동 온도 | -40°C ~ 85°C(TA) |
| 특징 | - |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 8-VFSOP(0.091", 2.30mm 폭) |
| 공급자 장치 패키지 | 8-VSSOP |
| 기본 제품 번호 | 74AVC2T45 |
특징 ~의SN74AVC2T45DCUR
• Texas Instruments NanoFree™ 패키지로 제공
• VCC 절연 기능: VCC 입력 중 하나가 GND에 있으면 두 포트 모두 하이 임피던스 상태입니다.
• 이중 공급 레일 설계
• I/O는 4.6V 과전압 허용
• Ioff는 부분 전원 차단 모드 작동을 지원합니다.
• 최대 데이터 속도
– 500Mbps(1.8V ~ 3.3V)
– 320Mbps(<1.8V ~ 3.3V)
– 320Mbps(2.5V 또는 1.8V로 레벨 이동)
– 280Mbps(1.5V로 레벨 이동)
– 240Mbps(1.2V로 레벨 이동)
• 래치업 성능이 JESD 78, Class II에 따라 100mA를 초과함
• ESD 보호가 JESD 22를 초과함
애플리케이션~의SN74AVC2T45DCUR
• 스마트폰
• 서버
• 데스크탑 PC 및 노트북
• 기타 휴대용 장치
환경 및 수출 분류SN74AVC2T45DCUR의
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 1(무제한) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
