상세 정보 |
|||
| 요소 수: | 2 | 원소 당 비트의 숫자: | 1 |
|---|---|---|---|
| 출력형: | 푸시 풀 | 경향 - 출력 하이, 낮은 계수: | 32mA, 32mA |
| 전압 - 공급: | 1.65V ~ 5.5V | 작동 온도: | -40' Ｃ ~ 125' Ｃ (TA) |
| 공급자 소자 패키지: | 6-TSSOP | ||
제품 설명

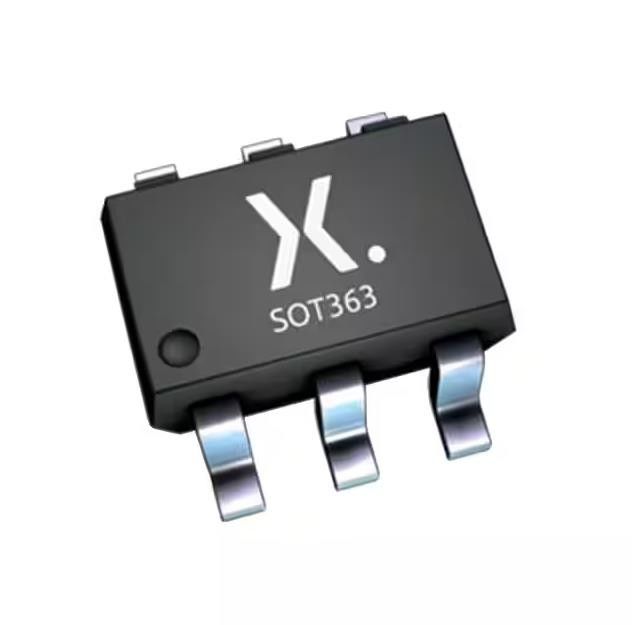

74LVC2G34GW-Q100 집적 회로 IC 칩 BUF는 5.5V 6TSSOP을 반전시키지 않습니다
요소 푸시풀 출력 6-tssop마다 2개 요소 1 비트를 반전시키지 않은 버퍼
74LVC2G34GW-Q100의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 논리 | |
| 버퍼, 드라이버, 수신기들, 송수신기 | |
| 엠에프르 | 넥스페리아 미국 Inc. |
| 시리즈 | 자동차, AEC-Q100, 74LVC |
| 패키지 | 테이프 & 릴 (TR) |
| 컷 테이프 (CT) | |
| 제품 상태 | 활동가 |
| 논리형 | 반전시키지 않은 버퍼 |
| 요소 수 | 2 |
| 원소 당 비트의 숫자 | 1 |
| 입력 유형 | - |
| 출력형 | 푸시 풀 |
| 경향 - 낮은 출력 하이 | 32mA, 32mA |
| 전압 - 공급 | 1.65V ~ 5.5V |
| 작동 온도 | -40' Ｃ ~ 125' Ｃ (TA) |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 6-TSSOP, SC-88, SOT-363 |
| 공급자 소자 패키지 | 6-TSSOP |
| 베이스 상품 다수 | 74LVC2G34 |
74LVC2G34GW-Q100의 특징
AEC-Q100 (1등급)에 따른 오우 자동차 제품 자격
-40 'Ｃ에서 +85 'Ｃ와 -40 'Ｃ에서부터 +125 'Ｃ까지 특정한 오우
1.65 Ｖ부터 5.5 Ｖ까지 오우 넓은 공급 전압 범위
5.5 Ｖ에 대한 오우 과전압 관대한 입력
오우 고잡음 면역
오우 ±24 마 출력 구동 (VCC = 3.0 Ｖ)
오우 CMOS 저출력 소실
오우 IOFF는 부분 저전력 모드 작동을 제공합니다
오우는 TTL 레벨과의 인터페이스를 지시합니다
오우 래치-업 성능은 250 마를 초과합니다
오우는 제덱 스탠다드에 따릅니다 :
오우 JESD8-7 (1.95 Ｖ에 대한 1.65 Ｖ)
오우 JESD8-5 (2.7 Ｖ에 대한 2.3 Ｖ)
오우 JESD8C (3.6 Ｖ에 대한 2.7 Ｖ)
오우 JESD36 (5.5 Ｖ에 대한 4.5 Ｖ)
오우 ESD 보호 :
오우 MIL-STD-883, 방법 3015는 2000 Ｖ를 초과합니다
오우 HBM JESD22-A114F는 2000 Ｖ를 초과합니다
오우 MM JESD22-A115-A는 200 Ｖ (C = 200 pF, R = 0 Ω)을 초과합니다
오우 다양한 패키지 선택
-40 'Ｃ에서 +85 'Ｃ와 -40 'Ｃ에서부터 +125 'Ｃ까지 특정한 오우
1.65 Ｖ부터 5.5 Ｖ까지 오우 넓은 공급 전압 범위
5.5 Ｖ에 대한 오우 과전압 관대한 입력
오우 고잡음 면역
오우 ±24 마 출력 구동 (VCC = 3.0 Ｖ)
오우 CMOS 저출력 소실
오우 IOFF는 부분 저전력 모드 작동을 제공합니다
오우는 TTL 레벨과의 인터페이스를 지시합니다
오우 래치-업 성능은 250 마를 초과합니다
오우는 제덱 스탠다드에 따릅니다 :
오우 JESD8-7 (1.95 Ｖ에 대한 1.65 Ｖ)
오우 JESD8-5 (2.7 Ｖ에 대한 2.3 Ｖ)
오우 JESD8C (3.6 Ｖ에 대한 2.7 Ｖ)
오우 JESD36 (5.5 Ｖ에 대한 4.5 Ｖ)
오우 ESD 보호 :
오우 MIL-STD-883, 방법 3015는 2000 Ｖ를 초과합니다
오우 HBM JESD22-A114F는 2000 Ｖ를 초과합니다
오우 MM JESD22-A115-A는 200 Ｖ (C = 200 pF, R = 0 Ω)을 초과합니다
오우 다양한 패키지 선택
74LVC2G34GW-Q100에 대한 일반 설명
74LVC2G34-Q100은 듀얼 버퍼입니다. 입력은 또한 3.3 Ｖ 또는 5개 Ｖ 장치에서 쫓겨날 수 있습니다. 이것
기능은 혼합된 3.3 Ｖ와 5가지 Ｖ 환경에서 번역기들로서의 이러한 장치의 사용을 허용합니다.
이 제품은 자동차 전자 기술 심의회 (AEC) 기준 Q100에 자격을 얻었습니다
(1등급)과 자동차 애플리케이션의 용도에 적합합니다.
환경적이 & 74LVC2G34GW-Q100의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | (제한 없는) 1 |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
