상세 정보 |
|||
| 회로의 수: | 1 | 회로 당 채널: | 2 |
|---|---|---|---|
| 전압 - VCCA: | 1.65 Ｖ ~ 3.6 Ｖ | 전압 - VCCB: | 2.3 Ｖ ~ 5.5 Ｖ |
| 출력형: | 오픈 드레인 | 자료 비율: | 24Mbps |
| 작동 온도: | -40' Ｃ ~ 85' Ｃ (TA) | 공급자 소자 패키지: | 8-VSSOP |
제품 설명

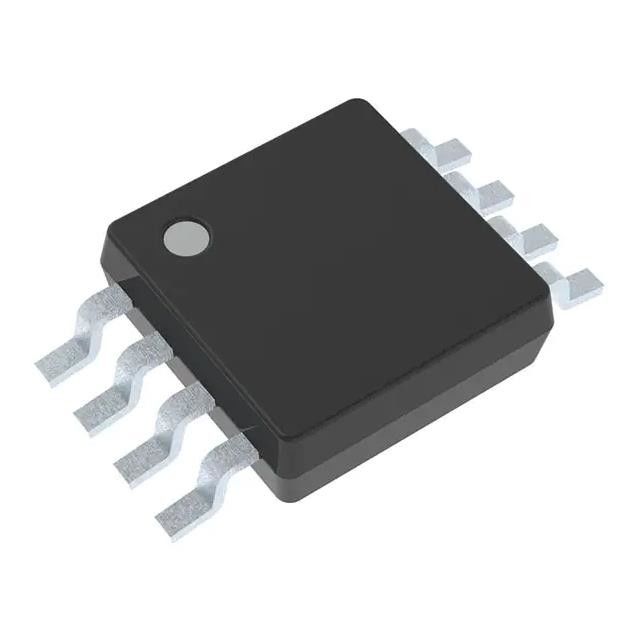

TCA9406DCUR 전압 레벨 트랜스레이터 회로칩 24Mbps 8-vssop
전압 레벨 트랜스레이터 양방향성 1 회로 2 채널 24Mbps 8-vssop
TCA9406DCUR의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 논리 | |
| 번역기들, 레벨 시프터 | |
| 엠에프르 | 텍사스 인스트루먼츠 사 |
| 시리즈 | TCA |
| 패키지 | 테이프 & 릴 (TR) |
| 컷 테이프 (CT) | |
| 제품 상태 | 활동가 |
| 번역기 타입 | 전압 레벨 |
| 채널형 | 양방향성입니다 |
| 회로의 수 | 1 |
| 회로 당 채널 | 2 |
| 전압 - VCCA | 1.65 Ｖ ~ 3.6 Ｖ |
| 전압 - VCCB | 2.3 Ｖ ~ 5.5 Ｖ |
| 입력 신호 | - |
| 출력 신호 | - |
| 출력형 | 오픈 드레인 |
| 자료 비율 | 24Mbps |
| 작동 온도 | -40' Ｃ ~ 85' Ｃ (TA) |
| 특징 | 자동차 방향 감지 |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 8 VFSOP (0.091 ", 2.30 밀리미터 폭) |
| 공급자 소자 패키지 | 8-VSSOP |
| 베이스 상품 다수 | TCA9406 |
TCA9406DCUR의 특징
SDA와 I2C 애플리케이션에서 SCL 라인을 위한 오우 2-비트 양방향성 번역기
오우는 양방향성 전압 중계에게 어떤 방향 핀을 제공하지 않습니다
오우 고-임피던스 출력 SCL_A, SDA_A, SCL_B, SDA_B 핀 때 OE = 로우 또는 VCC = 0 Ｖ
모든 SDA와 SCL 핀 위의 오우 내부의 10-kΩ 풀업 저항
공항 위의 3.6 Ｖ와 비 공항 (VCCA ≤ VCCB) 위의 5.5 Ｖ에 대한 2.3 Ｖ에 대한 오우 1.65 Ｖ
오우 VCC 고립 피쳐 : 만약 또한 VCC 입력이 국민 총수요에 있다면, 양쪽 항구가 고-임피던스 상태에 있습니다
오우 어떤 전원 공급장치 시퀀스화도 다음을 요구하지 않았습니다 또한 VCCA 또는 VCCB는 먼저 덤비
VCCA 아니면 VCCB = 0 Ｖ 때 2 uA의 오우 낮은 이오프
오우 OE 입력은 직접적으로 VCCA에 결합되거나 GPIO에 의해 제어될 수 있습니다
오우 래치-업 성능은 JESD 78, 등급 II마다 100 마를 초과합니다
오우 ESD 보호는 JESD 22를 초과합니다
- 공항
- 2500-V 인체 모델 (A114 비)
- 250-V 기계모델 (A115 A)
- 1500-V 대전 장치 모델 (C101)
- 비 공항
- 8-kV 인체 모델 (A114 비)
- 250-V 기계모델 (A115 A)
- 1500-V 대전 장치 모델 (C101)
TCA9406DCUR의 애플리케이션
오우 I2C/SMBus
오우 UART
오우 GPIO
환경적이 & TCA9406DCUR의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | (제한 없는) 1 |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
