상세 정보 |
|||
| RAM 사이즈: | 1K Ｘ 8 | 전압 - 공급 (Vcc/Vdd): | 2.7V ~ 5.5V |
|---|---|---|---|
| 데이터 변환기: | 자동 예금기 8x10b | 오실레이터형: | 내부의 |
| 작동 온도: | -40' Ｃ ~ 85' Ｃ (TA) | 증가하는 타입: | 표면 부착 |
| 패키지 / 건: | 32-TQFP | 공급 툴 장치 패키지넘버: | 32-TQFP(7x7) |
| 하이 라이트: | ATmega8A-AUR 마이크로컨트롤러 IC,32TQFP 마이크로컨트롤러 IC,IC MCU 8BIT 8KB 플래시 |
||
제품 설명

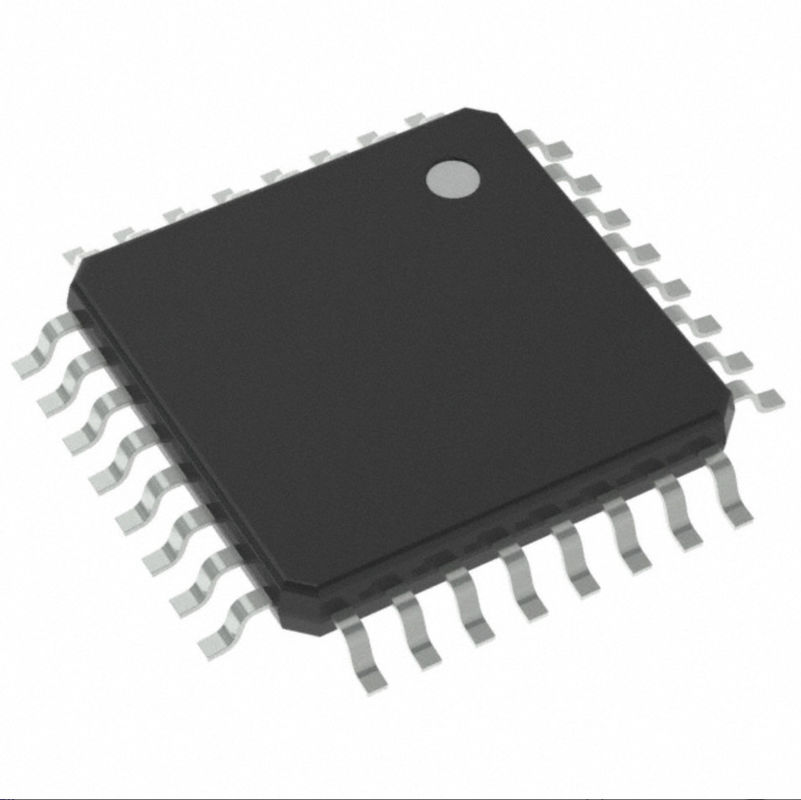

ATmega8A-AUR 온도 감지기 칩 IC MCU 8BIT 8KB 섬광 32TQFP
AVR AVR® ATmega 마이크로 컨트롤러 IC 8비트 16MHz 8KB(4K x 16) 플래시 32-TQFP(7x7)
사양 ATmega8A-AUR
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 임베디드 | |
| 마이크로컨트롤러 | |
| 제조업체 | 마이크로칩 기술 |
| 시리즈 | AVR® ATmega |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동적인 |
| 코어 프로세서 | AVR |
| 코어 크기 | 8비트 |
| 속도 | 16MHz |
| 연결성 | I²C, SPI, UART/USART |
| 주변기기 | 절전 감지/재설정, POR, PWM, WDT |
| I/O 수 | 23 |
| 프로그램 메모리 크기 | 8KB(4K x 16) |
| 프로그램 메모리 유형 | 플래시 |
| EEPROM 크기 | 512x8 |
| RAM 크기 | 1K x 8 |
| 전압 - 공급(Vcc/Vdd) | 2.7V ~ 5.5V |
| 데이터 변환기 | A/D 8x10b |
| 발진기 유형 | 내부 |
| 작동 온도 | -40°C ~ 85°C(TA) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 32-TQFP |
| 공급자 장치 패키지 | 32-TQFP(7x7) |
| 기본 제품 번호 | ATMEGA8 |
특징ATmega8A-AUR
• 고성능, 저전력 Microchip AVR® 8비트 마이크로컨트롤러
• 고급 RISC 아키텍처
- 130개의 강력한 명령 – 대부분의 단일 클록 사이클 실행
- 32 x 8 범용 작업 레지스터
- 완전 정적 작동
- 16MHz에서 최대 16MIPS 처리량
- 온칩 2주기 멀티플라이어
• 내구성이 뛰어난 비휘발성 메모리 세그먼트
- 8KBytes의 시스템 자체 프로그래밍 가능한 플래시 프로그램 메모리
- 512바이트 EEPROM
- 1KByte 내부 SRAM
- 쓰기/지우기 주기: 10,000 플래시/100,000 EEPROM
- 데이터 보존: 85°C에서 20년/25°C에서 100년(1)
- 독립 잠금 비트가 있는 선택적 부트 코드 섹션
• 온칩 부트 프로그램에 의한 인시스템 프로그래밍
• 진정한 쓰기 중 읽기 작업
- 소프트웨어 보안을 위한 프로그래밍 잠금
• Microchip QTouch® 라이브러리 지원
- 정전식 터치 버튼, 슬라이더 및 휠
- Microchip QTouch 및 QMatrix™ 인수
- 최대 64개의 감지 채널
애플리케이션~의ATmega8A-AUR
• 주변 기능
- 별도의 프리스케일러가 있는 2개의 8비트 타이머/카운터, 하나의 비교 모드
- 별도의 프리스케일러, 비교 모드 및 캡처 모드가 있는 1개의 16비트 타이머/카운터
- 별도의 발진기가 있는 실시간 카운터
- 3개의 PWM 채널
- TQFP 및 VQFN 패키지의 8채널 ADC
• 8채널 10비트 정확도
- PDIP 패키지의 6채널 ADC
• 6채널 10비트 정확도
- 바이트 지향 2선 직렬 인터페이스
- 프로그래밍 가능한 직렬 USART
- 마스터/슬레이브 SPI 직렬 인터페이스
- 별도의 온칩 발진기가 있는 프로그래밍 가능한 감시 타이머
- 온칩 아날로그 비교기
• 특수 마이크로컨트롤러 기능
- 전원 켜기 리셋 및 프로그래밍 가능 전압 저하 감지
- 내부 보정 RC 발진기
- 외부 및 내부 인터럽트 소스
- 5가지 절전 모드: 유휴, ADC 노이즈 감소, 절전, 절전 및 대기
• I/O 및 패키지
- 23개의 프로그래밍 가능한 I/O 라인
- 28리드 PDIP, 32리드 TQFP 및 32패드 VQFN
• 작동 전압
- 2.7 - 5.5V
- 0 - 16MHz
• 4MHz, 3V, 25°C에서 소비 전력
- 활성: 3.6mA
- 유휴 모드: 1.0mA
- 파워 다운 모드: 0.5µA
환경 및 수출 분류ATmega8A-AUR.
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
