상세 정보 |
|||
| 제품 상태: | 활동가 | 출력 구조: | 긍정 |
|---|---|---|---|
| 출력형: | 고정됩니다 | 규제 기관의 수: | 1 |
| 전압 - 입력 (맥스): | 15V | 전압 - 출력 (Min/Fixed): | 3.3V |
| 전압 드롭아웃 (맥스): | 1A에 있는 1.3V | 경향 - 출력: | 1A |
| 하이 라이트: | SOT223 선형 집적 회로,3.3V 1A 선형 집적 회로,LD1117AS33TR IC 레그 선형 |
||
제품 설명

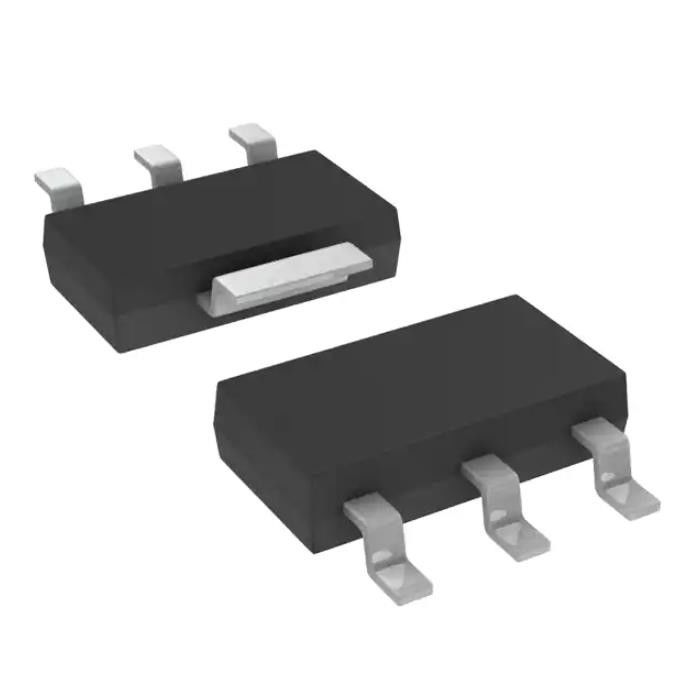

LD1117AS33TR 범용은 Ic 레그 선 3.3v 1a Sot223을 전달합니다
선형 전압 레귤레이터 IC 긍정은 1개 출력에게 1A SOT-223을 마련해 주었습니다
LD1117AS33TR의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 전원관리 (PMIC) | |
| 전압 조절기 - 선형 | |
| 엠에프르 | 스트미크로일렉트로닉스 |
| 시리즈 | - |
| 패키지 | 테이프 & 릴 (TR) |
| 컷 테이프 (CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동가 |
| 출력 구조 | 긍정 |
| 출력형 | 고정됩니다 |
| 규제 기관의 수 | 1 |
| 전압 - 입력 (맥스) | 15V |
| 전압 - 출력 (Min/Fixed) | 3.3V |
| 전압 - 출력 (맥스) | - |
| 전압 드롭아웃 (맥스) | 1A에 있는 1.3V |
| 경향 - 출력 | 1A |
| 경향 - 정지하 (Iq) | 10 마 |
| PSRR | 75dB (120Hz) |
| 제어기능 | - |
| 보호 특징 | 온도 위에서, 해류를 뛰어넘으세요 |
| 작동 온도 | 0' Ｃ ~ 125' Ｃ |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | TO-261-4, TO-261AA |
| 공급자 소자 패키지 | SOT-223 |
| 베이스 상품 다수 | LD1117 |
LD1117AS33TR의 특징
오우 저탈락 전압 :
- 1.15 Ｖ typ. 한 IOUT = 1, 25 'Ｃ에
오우 매우 낮은 정지 전류 :
- 5 마 typ. 25 'Ｃ에
오우 출력 전류 최고 1까지 A
다음의 오우 고정 출력 전압 :
- 1.2 Ｖ, 1.8 Ｖ, 3.3 Ｖ
오우 조정할 수 있는 버전 유용성 (VREF = 1.25 Ｖ)
오우 내부 전류와 온도 한계
안정성을 위한 오우 단지 10 우프
LD1117AS33TR의 애플리케이션
조정할 수 있는 LD1117A는 아웃과 ADJ 핀 사이에 열 안정된 1.25 ± 0.012 Ｖ 기준 전압을 가지고 있습니다. IADJ는 60 uA typ입니다. (120 uA 최대)과 ΔIADJ는 1 uA typ입니다. (5 uA max.). R1은 정상적으로 120 Ω에 고정됩니다. 형태 6으로부터 다음은 획득됩니다 : 출력전압 = VREF + R2 (IADJ + IR1) = VREF + R2 (IADJ +VREF /R1) = VREF (1 + R2 / R1) + R2 Ｘ IADJ. 정규 어플리케이션에 R2 가치가 소수의 kΩ의 범위여서 R2 Ｘ IADJ 상품은 출력전압 계산에서 고려할 수 없습니다 ; 위에서 말한 표현은 그리고 나서 다음이 됩니다 출력전압 = VREF (1 + R2 / R1). 더 좋은 부하 변동분을 가지고 있기 위해 R1과 R2 저항기의 좋은 켈빈 온도 접속을 실현하는 것은 중요합니다. 특히, R2 접지 연결이 부정적 부하 핀에 최대한 가까이 위치될 반면에, R1 접합부가 매우 아웃과 ADJ 핀에 근접하여 실현될 것입니다. 리플 배제율은 (그림 8을 보시오) R2 저항기와 평행하여 위치된 10개 우프 전해 커패시터를 도입함으로써 향상될 수 있습니다.
환경적이 & LD1117AS33TR의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | (제한 없는) 1 |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
이 제품에 대한 자세한 내용을 알고 싶습니다
