상세 정보 |
|||
| 전압 드롭아웃 (맥스): | 50mA에 있는 0.4V | 경향 - 출력: | 50mA |
|---|---|---|---|
| 경향 - 정지하 (Iq): | 9 uA | 경향 - 공급 (맥스): | 2.5 마 |
| PSRR: | 60dB (120Hz) | 증가하는 타입: | 표면 부착 |
| 보호 특징: | 기온, 봉 플러스, 단락 회로 위에서 | 작동 온도: | -40' Ｃ ~ 125' Ｃ (TJ) |
| 하이 라이트: | LM2936MX-5.0 NOPB,5V 50MA 8SOIC IC Reg 선형,5V 50MA 8SOIC 선형 칩 |
||
제품 설명

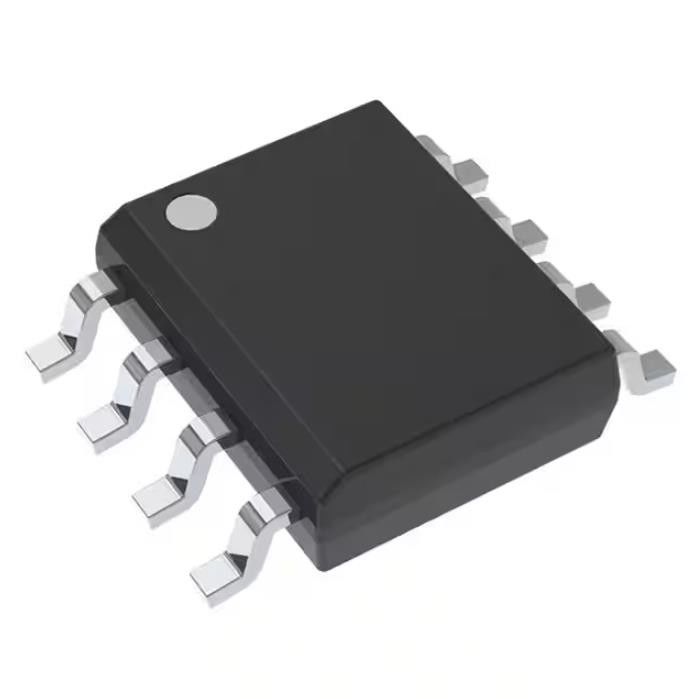

LM2936MX-5.0/NOPB 범용 릴레이 Ic Reg Linear 5v 50ma 8soic
선형 전압 조정기 IC 포지티브 고정 1 출력 50mA 8-SOIC
사양LM2936MX-5.0/NOPB
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 전력 관리(PMIC) | |
| 전압 조정기 - 선형 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동적인 |
| 출력 구성 | 긍정적인 |
| 출력 유형 | 결정된 |
| 레귤레이터 수 | 1 |
| 전압 - 입력(최대) | 40V |
| 전압 - 출력(최소/고정) | 5V |
| 전압 - 출력(최대) | - |
| 전압 강하(최대) | 0.4V @ 50mA |
| 전류 - 출력 | 50mA |
| 전류 - 무부하(Iq) | 9µA |
| 전류 - 공급(최대) | 2.5mA |
| PSRR | 60dB(120Hz) |
| 제어 기능 | - |
| 보호 기능 | 과열, 역극성, 단락 |
| 작동 온도 | -40°C ~ 125°C(TJ) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 8-SOIC(0.154", 폭 3.90mm) |
| 공급자 장치 패키지 | 8-SOIC |
| 기본 제품 번호 | LM2936 |
특징LM2936MX-5.0/NOPB
• 5.5V ~ 40V의 LM2936 작동 VIN 범위
• LM2936HV 작동 VIN 범위: 5.5V ~ 60V
• 매우 낮은 정동작 전류(IOUT = 100μA의 경우 IQ ≤ 15μA)
• 50mA 출력의 고정 3V, 3.3V 또는 5V
• ±2% 초기 출력 허용 오차
• 라인, 부하 및 온도에 대해 ±3% 출력 허용 오차
• 드롭아웃 전압 일반적으로 IOUT = 50mA에서 200mV
• -24V 입력 전압 보호
• -50V 입력 과도 전류 보호
• 내부 단락 전류 제한
• 내부 열 차단 보호
• LM2936BM 패키지와 함께 사용 가능한 셧다운 핀
애플리케이션 ~의LM2936MX-5.0/NOPB
• 자동차
• 산업 제어
• 부하 지점
환경 및 수출 분류LM2936MX-5.0/NOPB
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 1(무제한) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
