상세 정보 |
|||
| 제품 상태: | 활동가 | 프로그램 가능한 디지키: | 검증되지 않습니다 |
|---|---|---|---|
| 핵심 프로세서: | ARM® Cortex®-M0 | 핵심 사이즈: | 32-비트 단일코어 |
| 속도: | 48MHz | 연결성: | I2C, SPI, UART / 범용 동기／비동기 송수신 회로 |
| 주변 기기: | DMA, 포르, PWM, WDT | 입출력의 수: | 39 |
제품 설명

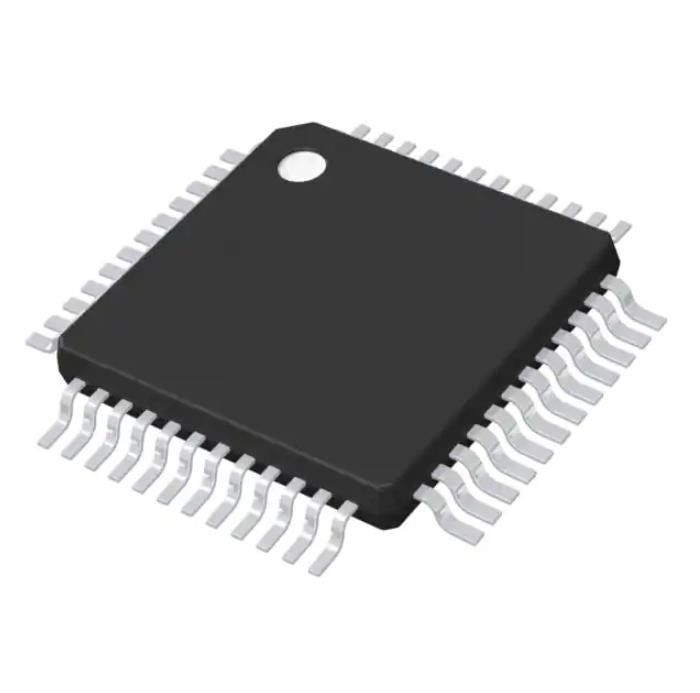

STM32F030C8T6TR 에m크 메모리 칩 Ic Mcu 32 비트 64kb 플래시 48lqfp
ARM® Cortex®-M0 STM32F0 마이크로컨트롤러 IC 32-비트 단일코어 48MHz 64KB (64K x 8) 순간 48-lqfp (7x7)
STM32F030C8T6TR의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 내장됩니다 | |
| 마이크로컨트롤러 | |
| 엠에프르 | 스트미크로일렉트로닉스 |
| 시리즈 | STM32F0 |
| 패키지 | 테이프 & 릴 (TR) |
| 컷 테이프 (CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동가 |
| 프로그램 가능한 디지키 | 검증되지 않습니다 |
| 핵심 프로세서 | ARM® Cortex®-M0 |
| 핵심 사이즈 | 32-비트 단일코어 |
| 속도 | 48MHz |
| 연결성 | I2C, SPI, UART / 범용 동기／비동기 송수신 회로 |
| 주변 기기 | DMA, 포르, PWM, WDT |
| 입출력의 수 | 39 |
| 프로그램 메모리 규모 | 64KB (64K x 8) |
| 프로그램 메모리 종류 | 플래시 |
| EEPROM 사이즈 | - |
| RAM 사이즈 | 8K Ｘ 8 |
| 전압 - 공급 (Vcc/Vdd) | 2.4V ~ 3.6V |
| 데이터 변환기 | 자동 예금기 12x12b |
| 오실레이터형 | 내부의 |
| 작동 온도 | -40' Ｃ ~ 85' Ｃ (TA) |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 48-LQFP |
| 공급자 소자 패키지 | 48-lqfp (7x7) |
| 베이스 상품 다수 | STM32F030 |
STM32F030C8T6TR의 특징
오우 핵심 : Arm® 32는 48 마하즈에까지 깊이 벴습니다
오우 메모리
- 플래쉬 메모리의 16 내지 256 킬로바이트
- HW 패리티와 SRAM의 4 내지 32 킬로바이트
오우 CRC 계산부
오우 리셋과 전원관리
- 디지털 & I/Os 공급 : 3.6 Ｖ에 대한 VDD = 2.4 Ｖ
- 아날로그 공급 : 3.6 Ｖ에 대한 VDDA = VDD
- 전원 연결 / 전원을 내림 리셋 (POR/PDR)
- 저전력 모드 : 대기중인 수면, 정지
오우 클럭 관리
- 4 내지 32 마하즈 크리스탈 발진기
- 보정과 RTC를 위한 32 킬로 헤르츠 진동자
- x6 PLL 선택과 내부 8 마하즈 RC
- 내부의 40 킬로 헤르츠 RC 발진기
55 빠른 I/Os에 달하는 오우
- 외부 인터럽트 벡터에 모두 맵퍼블
- 5V 관대한 역량과 최고 55 I/Os
오우 5 채널 DMA 제어기
오우 1시 12분 비트, 1.0 ADC 최고 16이 보내는) 우리
- 변환 범위 : 0 내지 3.6 Ｖ
- 분리된 아날로그 공급 : 2.4 3.6 Ｖ에 대한 Ｖ
대기중인 정지 /의 알람과 오우 달력 RTC와 주기적 슬립 해제
오우 11 타이머들
- 6채널 PWM 출력을 위한 1시 16분 비트 고급 컨트롤 타이머
- 최고 4까지 IC / OC, OCN으로, 7시 16분 비트 타이머들에 위로, 쓸 수 있는 IR 제어 디코딩을 위해
- 독립적이고 시스템 와치독 타이머들
- 시스트릭 타이머
오우 통신 인터페이스
- 최고 2까지 I2C 인터페이스
- 패스트 모드 플러스 (1 메가비트 / Ｓ)은 20개 마 전류 싱크로, 1 또는 2 I/Fs를 지지합니다
- (한 개의 I/F에) SMBus/PMBus 지원
- 최고 6까지 범용 동기／비동기 송수신 회로가 마스터 동시에 일어나는 SPI와 모뎀제어를 지원합니다 ; 자동 보드 전송율 검출과 1
- 4 내지 16 프로그램 가능한 비트 프레임과 최고 2까지 SPI (18 메가비트 / Ｓ)
오우 일련 와이어 디버그 (SWD)
오우 모두가 ECOPACK®2을 패키징합니다
STM32F030C8T6TR의 애플리케이션
그렇지 않았다면 특정하지 않는다면, 전형적 자료는 TA = 25 'Ｃ, VDD = VDDA = 3.3 Ｖ를 기반으로 합니다. 그들은 설계 지침으로 단지 부여되고, 시험되지 않습니다. 전형적인 ADC 정확도 값은 장치 중 95%가 나타낸 가치보다 작거나 같은 에러를 가진 가득 찬 온도 범위 에 표준 확산 다량으로부터의 한 단의 샘플의 특성화에 의해 결정됩니다 (평균 ±2σ).
환경적이 & STM32F030C8T6TR의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 3 (168 시간) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
