상세 정보 |
|||
| 제품 상태: | 활동가 | 프로그램 가능한 디지키: | 검증되지 않습니다 |
|---|---|---|---|
| 핵심 프로세서: | ARM® Cortex®-M0 | 핵심 사이즈: | 32-비트 단일코어 |
| 속도: | 48MHz | 연결성: | I2C, SPI, UART / 범용 동기／비동기 송수신 회로 |
| 주변 기기: | DMA, 포르, PWM, WDT | 입출력의 수: | 51 |
제품 설명

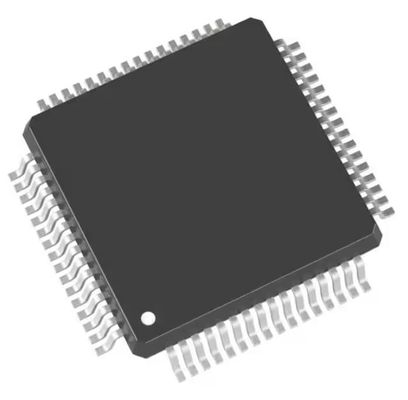

STM32F030RCT6TR Emmc 메모리 칩 IC Mcu 32bit 256kb 섬광 64lqfp
ARM® Cortex®-M0 STM32F0 마이크로 컨트롤러 IC 32비트 단일 코어 48MHz 256KB(256K x 8) 플래시 64-LQFP(10x10)
사양STM32F030RCT6TR
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 임베디드 | |
| 마이크로컨트롤러 | |
| 제조업체 | ST마이크로일렉트로닉스 |
| 시리즈 | STM32F0 |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동적인 |
| 프로그래밍 가능한 Digi-Key | 확인되지 않음 |
| 코어 프로세서 | ARM® Cortex®-M0 |
| 코어 크기 | 32비트 싱글 코어 |
| 속도 | 48MHz |
| 연결성 | I²C, SPI, UART/USART |
| 주변기기 | DMA, POR, PWM, WDT |
| I/O 수 | 51 |
| 프로그램 메모리 크기 | 256KB(256K x 8) |
| 프로그램 메모리 유형 | 플래시 |
| EEPROM 크기 | - |
| RAM 크기 | 32K x 8 |
| 전압 - 공급(Vcc/Vdd) | 2.4V ~ 3.6V |
| 데이터 변환기 | A/D 18x12b |
| 발진기 유형 | 내부 |
| 작동 온도 | -40°C ~ 85°C(TA) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 64-LQFP |
| 공급자 장치 패키지 | 64-LQFP(10x10) |
| 기본 제품 번호 | STM32F030 |
특징STM32F030RCT6TR
• 코어: Arm® 32비트 Cortex®-M0 CPU, 주파수 최대 48MHz
• 추억
– 16 ~ 256KB의 플래시 메모리
– HW 패리티가 있는 4~32KB의 SRAM
• CRC 계산 단위
• 재설정 및 전원 관리
– 디지털 및 I/O 공급: VDD = 2.4V ~ 3.6V
– 아날로그 공급: VDDA = VDD ~ 3.6V
– 파워온/파워다운 리셋(POR/PDR)
– 저전력 모드: 절전, 정지, 대기
• 시계 관리
– 4 ~ 32MHz 수정 발진기
– 보정이 있는 RTC용 32kHz 발진기
– x6 PLL 옵션이 있는 내부 8MHz RC
– 내부 40kHz RC 발진기
• 최대 55개의 빠른 I/O
– 외부 인터럽트 벡터에서 모두 매핑 가능
– 5V 허용 기능이 있는 최대 55개의 I/O
• 5채널 DMA 컨트롤러
• 12비트, 1.0µs ADC 1개(최대 16개 채널)
– 변환 범위: 0~3.6V
– 별도의 아날로그 공급: 2.4V ~ 3.6V
• 중지/대기에서 알람 및 주기적인 웨이크업 기능이 있는 캘린더 RTC
• 타이머 11개
– 6채널 PWM 출력용 16비트 고급 제어 타이머 1개
– 최대 7개의 16비트 타이머, 최대 4개의 I2C/OC, OCN 포함, IR 제어 디코딩에 사용 가능
– 독립 및 시스템 감시 타이머
– SysTick 타이머
• 통신 인터페이스
– 최대 2개의 I2C 인터페이스
– 20mA 전류 싱크가 있는 1개 또는 2개의 I/F에서 고속 모드 플러스(1Mbit/s) 지원
– SMBus/PMBus 지원(단일 I/F에서)
– 마스터 동기식 SPI 및 모뎀 제어를 지원하는 최대 6개의 USART자동 전송 속도 감지 기능이 있는 것
– 4~16개의 프로그래밍 가능한 비트 프레임이 있는 최대 2개의 SPI(18Mbit/s)
• 직렬 와이어 디버그(SWD)
• 모든 패키지 ECOPACK®2
애플리케이션 ~의STM32F030RCT6TR
별도로 지정하지 않는 한 일반적인 데이터는 TA = 25°C, VDD = VDDA = 3.3V를 기준으로 합니다. 이는 설계 지침으로만 제공되며 테스트되지 않습니다.일반적인 ADC 정확도 값은 전체 온도 범위에서 표준 확산 로트의 샘플 배치를 특성화하여 결정되며, 여기서 장치의 95%는 표시된 값보다 작거나 같은 오류가 있습니다(평균 ±2σ).
환경 및 수출 분류STM32F030RCT6TR
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
