상세 정보 |
|||
| 제품 상태: | 활동가 | 프로그램 가능한 디지키: | 검증되지 않습니다 |
|---|---|---|---|
| 핵심 프로세서: | ARM® Cortex®-M0 | 핵심 사이즈: | 32-비트 단일코어 |
| 속도: | 48MHz | 연결성: | HDMI-CEC, I2C, 적외선 통신 협회, 린뷔스, SPI, UART / 범용 동기／비동기 송수신 회로 |
| 주변 기기: | DMA, I2S, 포르, PWM, WDT | 입출력의 수: | 51 |
제품 설명

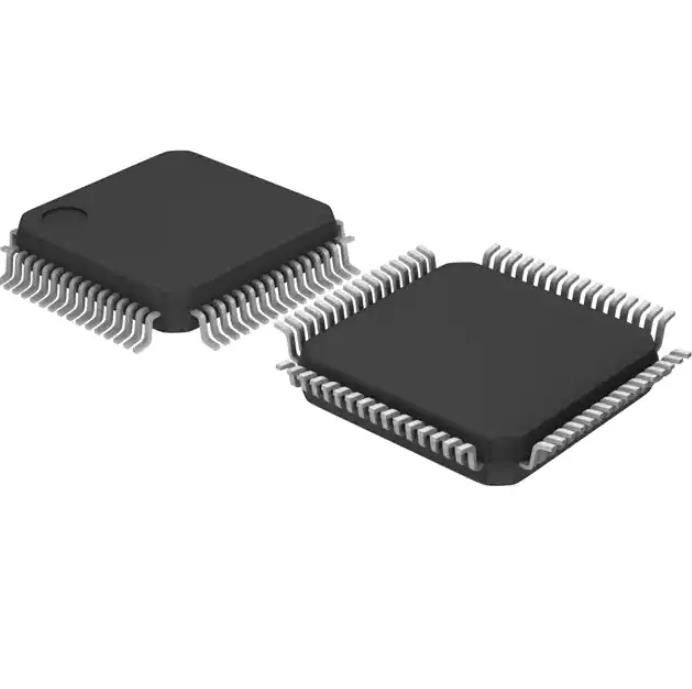

STM32F071RBT6TR Emmc 메모리 칩 IC Mcu 32bit 128kb 섬광 64lqfp
ARM® Cortex®-M0 STM32F0 마이크로 컨트롤러 IC 32비트 단일 코어 48MHz 128KB(128K x 8) 플래시 64-LQFP(10x10)
사양STM32F071RBT6TR
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 임베디드 | |
| 마이크로컨트롤러 | |
| 제조업체 | ST마이크로일렉트로닉스 |
| 시리즈 | STM32F0 |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동적인 |
| 프로그래밍 가능한 Digi-Key | 확인되지 않음 |
| 코어 프로세서 | ARM® Cortex®-M0 |
| 코어 크기 | 32비트 싱글 코어 |
| 속도 | 48MHz |
| 연결성 | HDMI-CEC, I²C, IrDA, LINbus, SPI, UART/USART |
| 주변기기 | DMA, I²S, POR, PWM, WDT |
| I/O 수 | 51 |
| 프로그램 메모리 크기 | 128KB(128K x 8) |
| 프로그램 메모리 유형 | 플래시 |
| EEPROM 크기 | - |
| RAM 크기 | 16K x 8 |
| 전압 - 공급(Vcc/Vdd) | 1.65V ~ 3.6V |
| 데이터 변환기 | A/D 19x12b;D/A 2x12b |
| 발진기 유형 | 내부 |
| 작동 온도 | -40°C ~ 85°C(TA) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 64-LQFP |
| 공급자 장치 패키지 | 64-LQFP(10x10) |
| 기본 제품 번호 | STM32F071 |
특징STM32F071RBT6TR
• 코어: Arm® 32비트 Cortex®-M0 CPU, 주파수 최대 48MHz
• 추억
– 64 ~ 128KB의 플래시 메모리
– HW 패리티가 있는 16KB SRAM
• CRC 계산 단위
• 재설정 및 전원 관리
– 디지털 및 I/O 공급: VDD = 2.0V ~ 3.6V
– 아날로그 공급: VDDA = VDD ~ 3.6V
– 선택된 I/O: VDDIO2 = 1.65V ~ 3.6V
– 파워온/파워다운 리셋(POR/PDR)
– 프로그래밍 가능한 전압 검출기(PVD)
– 저전력 모드: 절전, 정지, 대기
– RTC 및 백업 레지스터용 VBAT 공급
• 시계 관리
– 4 ~ 32MHz 수정 발진기
– 보정이 있는 RTC용 32kHz 발진기
– x6 PLL 옵션이 있는 내부 8MHz RC
– 내부 40kHz RC 발진기
– 외부 기반 자동 트리밍 기능이 있는 내부 48MHz 발진기.동기화
• 최대 87개의 빠른 I/O
– 외부 인터럽트 벡터에서 모두 매핑 가능
– 5V 허용 기능이 있는 최대 68개의 I/O 및 독립 공급 장치 VDDIO2가 있는 19개
• 7채널 DMA 컨트롤러
• 12비트, 1.0µs ADC 1개(최대 16개 채널)
– 변환 범위: 0~3.6V
– 별도의 아날로그 공급: 2.4V ~ 3.6V
• 12비트 D/A 컨버터(2채널 포함) 1개
• 입력 및 출력 프로그래밍이 가능한 고속 저전력 아날로그 비교기 2개
• 터치키, 선형 및 회전식 터치 센서를 위한 최대 24개의 정전식 감지 채널
• 중지/대기에서 알람 및 주기적인 웨이크업 기능이 있는 캘린더 RTC
• 타이머 12개
– 6채널 PWM 출력용 16비트 고급 제어 타이머 1개
– 32비트 타이머 1개 및 16비트 타이머 7개, 최대 4개의 I2C/OC, OCN 포함, IR 제어 디코딩 또는 DAC 제어에 사용 가능
– 독립 및 시스템 감시 타이머
– SysTick 타이머
• 통신 인터페이스
– 20mA 전류 싱크로 Fast Mode Plus(1Mbit/s)를 지원하는 2개의 I2C 인터페이스, SMBus/PMBus 및 웨이크업을 지원하는 1개
– 마스터 동기식 SPI 및 모뎀 제어를 지원하는 4개의 USART, ISO7816 인터페이스가 있는 2개, LIN, IrDA, 자동 전송 속도 감지 및 웨이크업 기능
– 4~16개의 프로그래밍 가능 비트 프레임이 있고 I2S 인터페이스가 다중화된 2개의 SPI(18Mbit/s)
• HDMI CEC, 헤더 수신 시 웨이크업
• 직렬 와이어 디버그(SWD)
• 96비트 고유 ID
• 모든 패키지 ECOPACK®2
애플리케이션 ~의STM32F071RBT6TR
레귤레이터에는 두 가지 작동 모드가 있으며 재설정 후 항상 활성화됩니다.
• Main(MR)은 일반 작동 모드(Run)에서 사용됩니다.
• 저전력(LPR)은 전력 수요가 감소하는 정지 모드에서 사용할 수 있습니다.
대기 모드에서는 절전 모드로 전환됩니다.이 모드에서 조정기 출력은 높은 임피던스 상태이고 커널 회로의 전원이 꺼지므로 소비가 0이 됩니다(그러나 레지스터 및 SRAM의 내용은 손실됨).
환경 및 수출 분류STM32F071RBT6TR
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
